微信H5开发 调用openApi

微信硬件平台是微信推出连接物与人，物与物的IOT解决方案。也就是说可以通过微信控制各种智能设备。比如一些蓝牙设备、空调、电视等等。

我本身不懂硬件(虽然是电子信息专业)，硬件是北航的两个研究生在弄，小团队里我负责开发H5自定义面板，刚开始看官方文档各种迷糊，对于jssdk、jsapi、Airkiss、openApi、直连SDK都不知道该用哪个做，官方论坛问问题基本上没结果，加了几个微信硬件群问问题，发现好些开发者和我一样，同一个问题，发到几个群里问，画面好心酸。给wxthings发邮件问，能回复就不错了，往往还是只言片语。吐槽了这么多，还是得去解决问题，毕竟设备能搭上微信是一大卖点，最近摸索出来一些东西，于是有了此文。 一、接入流程

也就是说，首先你得有一个公众号，然后开通设备功能、添加产品(也就是你的智能设备)。这些过程官方文档比较清楚，我就不讲了。接入方案我们选择的是微信硬件云标准接入方案。设置面板而我要说的H5面板开发，指的就是在微信中打开的一个H5控制页面，它如何和微信硬件云通信，如何读取和设置设备的状态。在添加产品的过程中有一栏设置面板

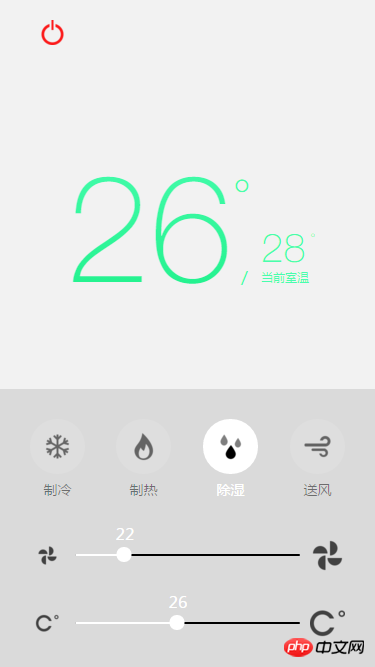

如果选择标准面板，微信官方给出了三类标准面板：

分别是空调、开关和灯，如果是自定义，则输入地址即可。如果是标准面板，你是不需要服务器，但如果是自定义的面板，你就需要有自己的服务器，不然你无法处理微信云发过来的消息。启用服务器配置在设置服务器地址的时候要注意，你必须按照它要求方式处理响应了，你才能启用成功。

你点击启用的时候，微信云会发过来一个签名、一个时间戳、一个随机数和一个随机字符串，验证之后，返回那个随机字符串，微信云收到你返回的随机字符串了，就能启用成功。比如，如果你定义的地址是http://www.xxx.com/device/ReceiveWXMsg,那么先把代码上传服务器，然后再点击启用，微信云会向这个地址post数据。 每一次微信向服务器发送数据时，都会先发这验证(也就是说如果不校验就返回会有安全问题)。

public string ReceiveWXMsg(){var signature = Request.QueryString["signature"];var timestamp = Request.QueryString["timestamp"];var echostr = Request.QueryString["echostr"];var nonce = Request.QueryString["nonce"];Logger.Debug("signature:" + signature);Logger.Debug("timestamp:" + timestamp);Logger.Debug("nonce:" + nonce);Logger.Debug("echostr:" + echostr);//验证return echostr;}View Code

直接返回就行，不要加个json什么的。这个地址是干嘛的呢，往下看。二、通信方式

Wifi设备和蓝牙设备是不同的，蓝牙使用Airsync协议和微信通信，而wifi设备的话，我们在自己的服务器上调用微信提供的openApi获取或设置设备状态，微信服务器就会把数据以json格式post到我们上面设置的那个地址。硬件方面wifi设备可以使用微信提供的直连SDK来控制设备。

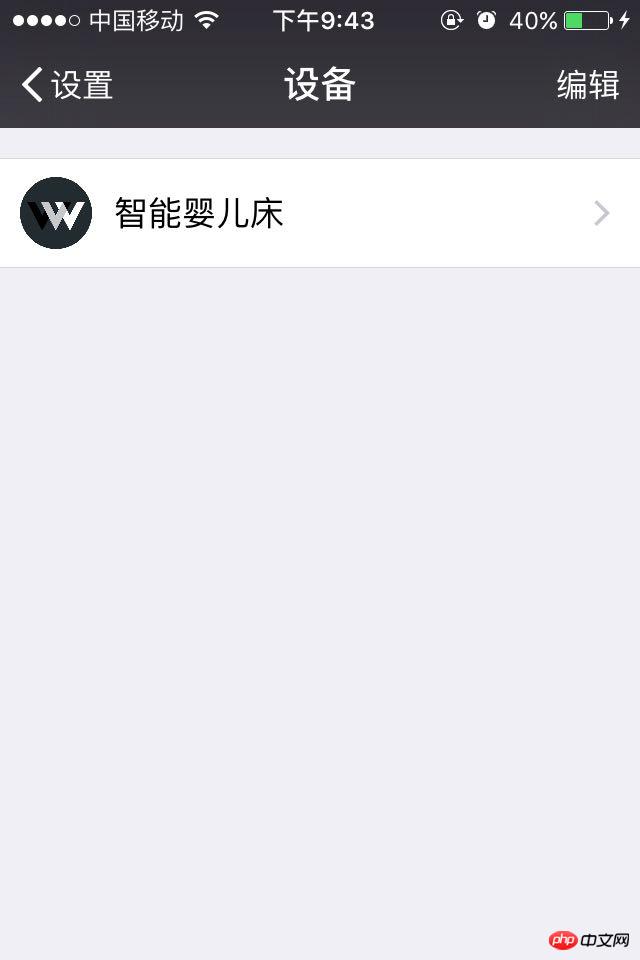

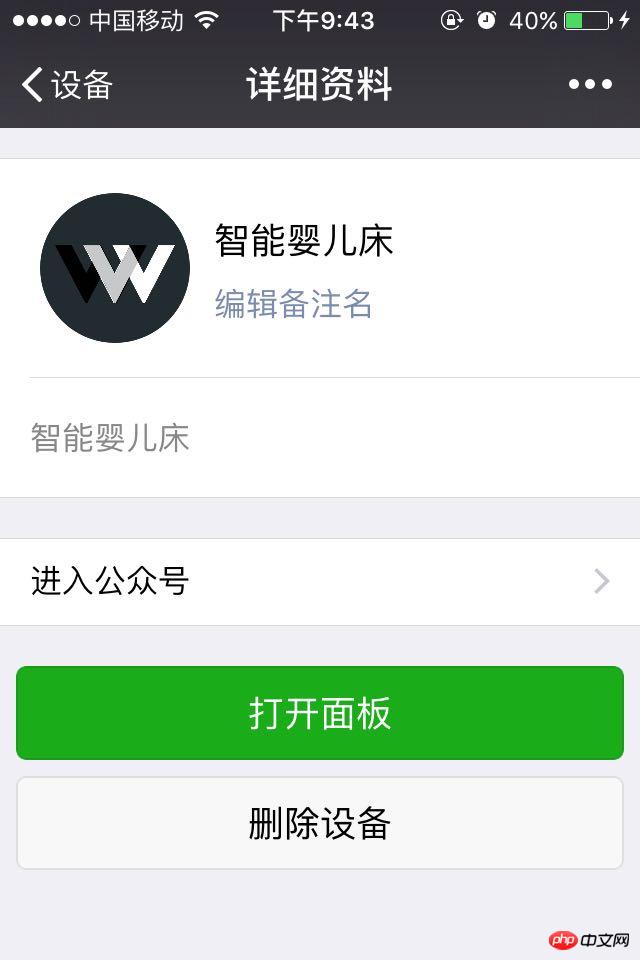

添加完设备，设置好服务器，你还需要硬件的同学打开设备，帮定你的微信。从微信的设置-->设备-->选择设备-->打开面板。你就可以看到设备并进行控制了。

三、调用openApi说了这么多前提工作，终于进入调用api环节。可以先看一下openApi的官方文档：iot.weixin.qq.com/wiki/doc/hardwarecloud/openapi.pdf

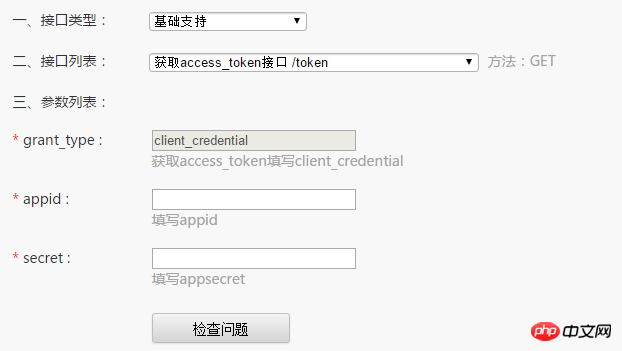

文档里面主要讲了三个方法，一个是查询设备状态，一个是设置设备状态，一个是接受设备状态变化的消息，然后是一些错误信息等。但观察api就会发现我们还需要两个重要的参数，一个是access_token，一个是用户的openid。还说明一点，网页是Asp.net mvc。1.获取access_token官方有一个接口调试页面：mp.weixin.qq.com/debug/ ，获取access_token需要appid和secret。

而这两个值，是在公众号后台的基本配置中查看，secret是个很重要的参数，所以请保密好。

查看密钥还需要扫二维码得到管理员的确认...拿到这两个参数了，我们就可以生成token了。注意返回的json是一个token字符串再加一个超时时间。定义一个TokenResult：public class TokenResult{public string access_token { get; set; }public int expires_in { get; set; }}要注意的一点是，token两小时后会过期。所以在我们的代码里面需要检查是否超时，然后自动重新获取。 public const string AccessTokenUrl = "https://api.weixin.qq.com/cgi-bin/token?grant_type=client_credential&appid={0}&secret={1}"; getAccessToken方法定义在一个服务类中，比如WxDeviceServiceusing SendHelp= Senparc.Weixin.CommonAPIs.CommonJsonSend;public TokenResult GetAccessToken(){var url = string.Format(WxDeviceConfig.AccessTokenUrl, WxDeviceConfig.AppId, WxDeviceConfig.APPSECRET);var res = SendHelp.Send<TokenResult>(null, url, null, CommonJsonSendType.GET);return res;}使用Senparc.Weixin框架封装好的api来处理请求。2.获取openid这个参数在查询和设置设备状态的时候会用到，对应user参数名。获取openid需要三个参数，access_token已经有了，然后需要device_type和device_id public const string GetOpenid ="https://api.weixin.qq.com/device/get_openid?access_token={0}&device_type={1}&device_id={2}";而type和id是前端页面传过来的，当用户微信中打开控制面板的时候，微信会自动将这两个参数追加到url后面。而这个url的返回值结构是这样：{"open_id":["oxa1otw5sk-Azgd8mx1bmBqoM2_E","oxa1ot8-j9j5bYUJJyAexe9d41_Y","oxa1ot5QTdxn0xNQ0DmYzoN0tUp1"],"resp_msg":{"ret_code":0,"error_info":"ok"}}openid部分是一个数组，实际使用的是第三个(我目前也不知道前面两个id是干啥的)，定义一个openidResult：List<> List<> {_openId??(_openId= List<> { _openId = resp_msg resp_msg { ;service中：public string GetOpenId(string accessToken,string deviceType,string deviceId){var url = string.Format(WxDeviceConfig.GetOpenid, accessToken, deviceType, deviceId);var res = SendHelp.Send<OpenIdResult>(accessToken, url, null, CommonJsonSendType.GET);return res.GetOpenId();}如果你的devicetype和deviceId错误，微信会返回一个不太恰当的错误json：

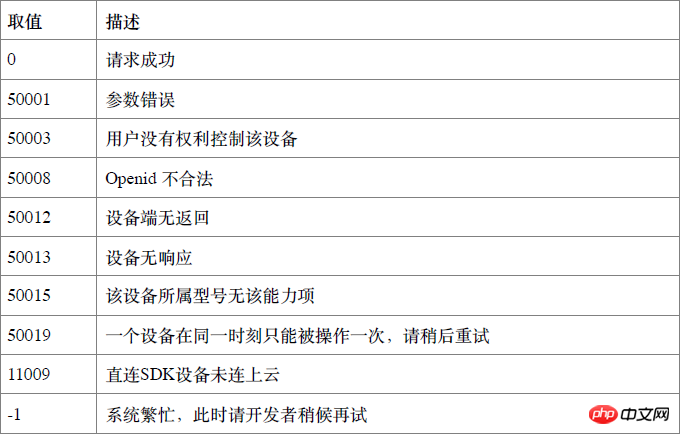

对比错误代码列表，我开始以为微信服务器出错了。其实是我参数填错了。

遇到的错误，将不止官方文档公布的这几个。3.查询设备状态查询设备和上面的这两个方法略有不同，因为流程是这的，我们的服务器先像向微信服务器请求，微信接受到请求后马上返回一个确认json，然后微信服务器会马上把数据post我们前面设置的那个地址上。

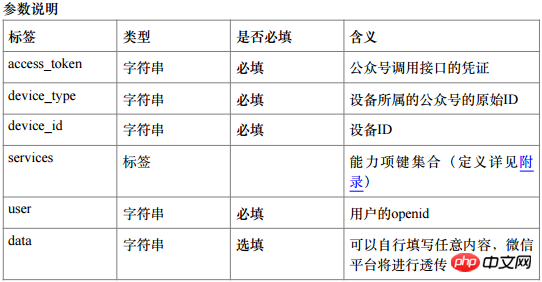

请求url：GetDeviceStatusUrl=从官方文档可以看到，查询设备还需要另外一个重要的参数，它包含device_type和device_id,services,user,data。

需要说明一下的就是services，意思是指设备的能力项，也就是你要查询设备的哪些属性，这个在设置设备的时候一样用到。完成的产品能力定义请看：http://iot.weixin.qq.com/wiki/doc/intro/%E4%BA%A7%E5%93%81%E8%83%BD%E5%8A%9B%E5%AE%9A%E4%B9%89%E6%8C%87%E5%BC%95%20V1.2.pdf

因此定义一个RequestData对象以及设备对应的能力项 public class RequestData{public string device_type { get; set; }public string device_id { get; set; }public string user { get; set; }public Service services { get; set; }public object data { get; set; }} public class Service{public lightbulb lightbulb { get; set; }public air_conditioner air_conditioner { get; set; }public power_switch power_switch { get; set; }public operation_status operation_status { get; set; }}service包括两个部分，一个是能力部分，好比上面这个service，就包含了三种能力，灯、空调以及开关(这只是测试，不是真正产品的能力)。和一个操作状态。操作状态就是指这个设备是否开着或者关闭了。而每一个能力，又包括两部分，拿灯来说：public class lightbulb{public int alpha { get; set; }public lightbulb_value_range value_range { get; set; }}public class lightbulb_value_range{public string alpha { get; set; }}灯有一个亮度值，和一个范围属性。范围值中包含了最大和最小值以及单位值。"lightbulb":{"alpha":10,"value_range":{"alpha":"0|100|1"}},"这表示灯的亮度是10，返回是0到100，每次可以调节1个单位。

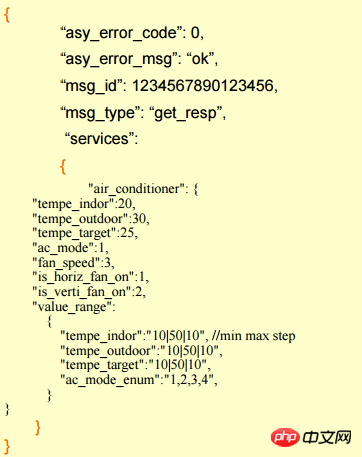

发送查询请求后，微信返回一个json，定义对象为下： public class OpenApiResult{public int error_code { get; set; }public string error_msg { get; set; }public string msg_id { get; set; }} WxDeviceService中：public OpenApiResult RequestDeviceStatus(string accessToken, RequestData data){var url = string.Format(WxDeviceConfig.GetDeviceStatusUrl, accessToken);return SendHelp.Send<OpenApiResult>(accessToken, url, data);}4.接受消息那么问题来了，如何接受post过来的数据，以及如何存储呢。微信post的数据格式如下：

定义了一个WxResponseData对象：

public class WxResponseData{public int asy_error_code { get; set; }public string asy_error_msg { get; set; }public string create_time { get; set; }public string msg_id { get; set; }/// <summary>/// notify 说明是设备变更/// set_resp 说明是设置设备/// get_resp 说明获取设备信息/// </summary>public string msg_type { get; set; }public string device_type { get; set; }public string device_id { get; set; }public object data { get; set; }public Service services { get; set; }public string user { get; set; }}View Code

msg_type代表着不同类型的消息， notify 说明是设备变更，set_resp 说明是设置设备 get_resp 说明获取设备信息。在WxDeviceService中增加GetDeviceStatus方法：public T GetWxResponse<T>(HttpRequestBase request){Stream postData = request.InputStream;StreamReader sRead = new StreamReader(postData);string postContent = sRead.ReadToEnd();if (!string.IsNullOrEmpty(postContent)){Logger.Debug("收到数据:"+postContent);}try{return JsonConvert.DeserializeObject<T>(postContent);}catch (Exception e){Logger.Debug(e.Message);throw;}}public WxResponseData GetDeviceStatus(HttpRequestBase request){return GetWxResponse<WxResponseData>(request);}需要先读取请求中的json字符串然后转换成C#对象。然后在最初启用的ReceiveWXMsg方法中随时准备接受消息：public string ReceiveWXMsg(){var signature = Request.QueryString["signature"];var timestamp = Request.QueryString["timestamp"];var echostr = Request.QueryString["echostr"];var nonce = Request.QueryString["nonce"];Logger.Debug("signature:" + signature);Logger.Debug("timestamp:" + timestamp);Logger.Debug("nonce:" + nonce);Logger.Debug("echostr:" + echostr);try{var userdata = getUserWxData();var data = wxDeviceService.GetDeviceStatus(Request);userdata.ResponseData = data;setUserWxData(userdata);}catch (Exception e){Logger.Debug(e.Message);}return echostr;}因为读取到的数据需要及时呈现给页面，所以这里选用了缓存来存储设备信息以及用户相关信息。

UserWxData：

public class UserWxData{private WxResponseData _responseData;public UserWxData(){CreateTime = DateTime.Now;}public DateTime CreateTime { get; set; }public TokenResult AccessToken { get; set; }public WxResponseData ResponseData{get { return _responseData??(_responseData=new WxResponseData()); }set { _responseData = value; }}public string OpenId { get; set; }}View Code

private UserWxData getUserWxData(){var target = _cacheManager.Get<UserWxData>(userKey) ?? new UserWxData();return target;}private string userKey{get{return Session.SessionID;}}private void setUserWxData(UserWxData data){_cacheManager.Set(userKey, data, 7200);}View Code

缓存是Nop中的MemoryCacheManager：

using System;using System.Collections.Generic;using System.Runtime.Caching;using System.Text.RegularExpressions;namespace Niqiu.Core.Domain.Common{/// <summary>/// Represents a manager for caching between HTTP requests (long term caching)/// </summary>public partial class MemoryCacheManager : ICacheManager{protected ObjectCache Cache{get{return MemoryCache.Default;}}/// <summary>/// Gets or sets the value associated with the specified key./// </summary>/// <typeparam name="T">Type</typeparam>/// <param name="key">The key of the value to get.</param>/// <returns>The value associated with the specified key.</returns>public virtual T Get<T>(string key){return (T)Cache[key];}/// <summary>/// Adds the specified key and object to the cache./// </summary>/// <param name="key">key</param>/// <param name="data">Data</param>/// <param name="cacheTime">Cache time</param>public virtual void Set(string key, object data, int cacheTime){if (data == null)return;var policy = new CacheItemPolicy {AbsoluteExpiration = DateTime.Now + TimeSpan.FromMinutes(cacheTime)};Cache.Add(new CacheItem(key, data), policy);}/// <summary>/// Gets a value indicating whether the value associated with the specified key is cached/// </summary>/// <param name="key">key</param>/// <returns>Result</returns>public virtual bool IsSet(string key){return (Cache.Contains(key));}/// <summary>/// Removes the value with the specified key from the cache/// </summary>/// <param name="key">/key</param>public virtual void Remove(string key){Cache.Remove(key);}/// <summary>/// Removes items by pattern/// </summary>/// <param name="pattern">pattern</param>public virtual void RemoveByPattern(string pattern){var regex = new Regex(pattern, RegexOptions.Singleline | RegexOptions.Compiled | RegexOptions.IgnoreCase);var keysToRemove = new List<String>();foreach (var item in Cache)if (regex.IsMatch(item.Key))keysToRemove.Add(item.Key);foreach (string key in keysToRemove){Remove(key);}}/// <summary>/// Clear all cache data/// </summary>public virtual void Clear(){foreach (var item in Cache)Remove(item.Key);}}}View Code

而为什么不是PerRequestCacheManager呢，想一想~

using System;using System.Collections;using System.Collections.Generic;using System.Text.RegularExpressions;using System.Web;namespace Niqiu.Core.Domain.Common{/// <summary>/// Represents a manager for caching during an HTTP request (short term caching)/// </summary>public partial class PerRequestCacheManager : ICacheManager{/// <summary>/// Ctor/// </summary>/// <param name="context">Context</param>//public PerRequestCacheManager(HttpContextBase context)//{//this._context = context;//}/// <summary>/// Creates a new instance of the NopRequestCache class/// </summary>protected virtual IDictionary GetItems(){if (_context != null)return _context.Items;return null;}//不用注入private HttpContextBase _context{get { return new HttpContextWrapper(HttpContext.Current); }}/// <summary>/// Gets or sets the value associated with the specified key./// </summary>/// <typeparam name="T">Type</typeparam>/// <param name="key">The key of the value to get.</param>/// <returns>The value associated with the specified key.</returns>public virtual T Get<T>(string key){var items = GetItems();if (items == null)return default(T);return (T)items[key];}/// <summary>/// Adds the specified key and object to the cache./// </summary>/// <param name="key">key</param>/// <param name="data">Data</param>/// <param name="cacheTime">Cache time</param>public virtual void Set(string key, object data, int cacheTime){var items = GetItems();if (items == null)return;if (data != null){if (items.Contains(key))items[key] = data;elseitems.Add(key, data);}}/// <summary>/// Gets a value indicating whether the value associated with the specified key is cached/// </summary>/// <param name="key">key</param>/// <returns>Result</returns>public virtual bool IsSet(string key){var items = GetItems();if (items == null)return false;return (items[key] != null);}/// <summary>/// Removes the value with the specified key from the cache/// </summary>/// <param name="key">/key</param>public virtual void Remove(string key){var items = GetItems();if (items == null)return;items.Remove(key);}/// <summary>/// Removes items by pattern/// </summary>/// <param name="pattern">pattern</param>public virtual void RemoveByPattern(string pattern){var items = GetItems();if (items == null)return;var enumerator = items.GetEnumerator();var regex = new Regex(pattern, RegexOptions.Singleline | RegexOptions.Compiled | RegexOptions.IgnoreCase);var keysToRemove = new List<String>();while (enumerator.MoveNext()){if (regex.IsMatch(enumerator.Key.ToString())){keysToRemove.Add(enumerator.Key.ToString());}}foreach (string key in keysToRemove){items.Remove(key);}}/// <summary>/// Clear all cache data/// </summary>public virtual void Clear(){var items = GetItems();if (items == null)return;var enumerator = items.GetEnumerator();var keysToRemove = new List<String>();while (enumerator.MoveNext()){keysToRemove.Add(enumerator.Key.ToString());}foreach (string key in keysToRemove){items.Remove(key);}}}}View Code5.设置设备状态有了前面几步，这里也好说了。url:SetDeviceUrl =设置设备的参数和请求是一样的，

public OpenApiResult SetDevice(string accessToken, RequestData data){var url = string.Format(WxDeviceConfig.SetDeviceUrl, accessToken);return SendHelp.Send<OpenApiResult>(accessToken, url, data);}View Code

调用openApi基本上就这样了，如有不完善的地方还请指正。 这个方法有权限的问题，可以用查询方法代替，同样可以改变设备状态。不知道这api是个什么鬼。四、常见错误

如果硬件通信没有开启这个能力，去查询的会报这个错误。

刚开始看到"device not login"实在没明白什么意思，文档里也没说明这个错误。设备还需要什么登录？原来是硬件同学没有连接设备... ORZ

如果你的requestData结构不对，特别是附加的那个Data参数只能是字符串，不要写成空对象{}，就会出现这个错误。

token超时

同一个设备同时被操作。
