柱状图和折线图组合怎么用

推荐教程：Excel教程

在Excel中，有时候单一的图表类型无法满足数据的多元化展示，这时就要考虑多种图表的组合，所以本文就以柱状图和折线图的组合为例，介绍一下组合图表的制作方法。

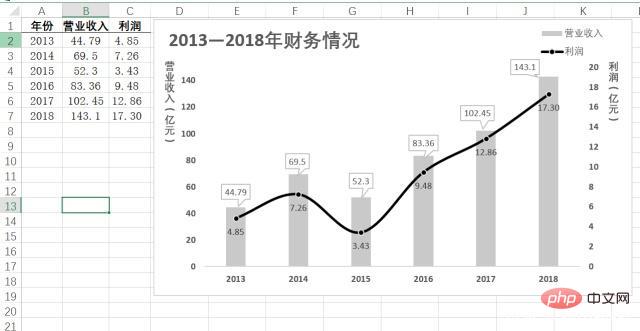

在下图中，以年份为横坐标，营业收入用柱状图表示，利润用折线图表示。

利用图表的组合不仅可以看出收入和利润的变化趋势，还可以看出两者之前的相关关系，现在就一起来看看它的制作方法吧。

步骤一：初步生成组合图表。

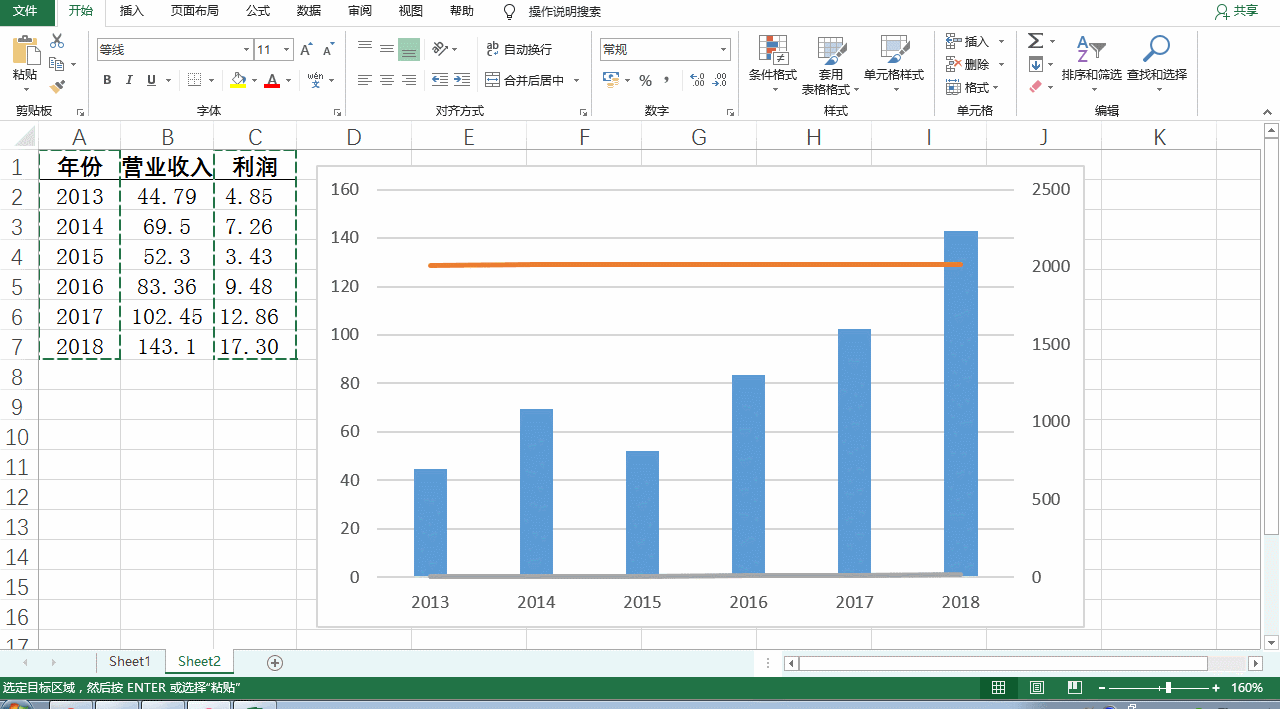

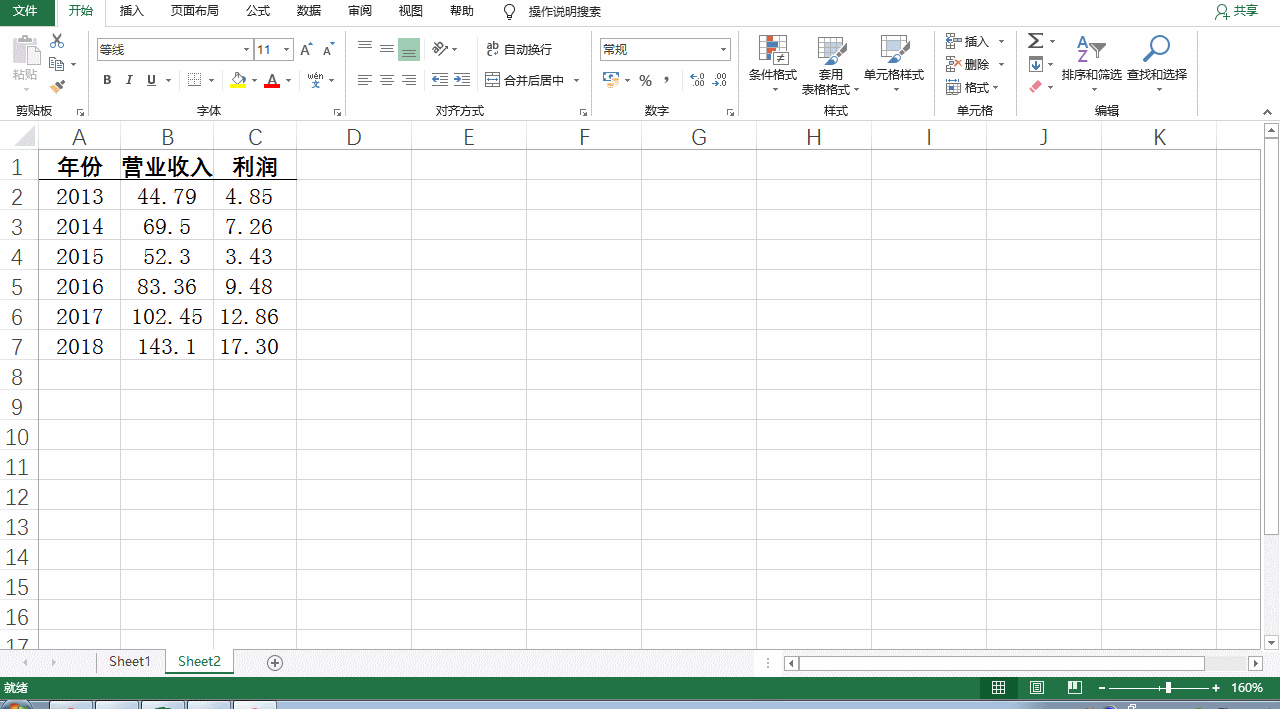

选择A1到B7单元格，插入图表——簇状柱形图。选择A1到A7和C1到C7单元格，Ctrl+C复制，点下图表中的任意位置，选择开始选项卡中的粘贴——选择性粘贴——确定。这时的图表实际是两个柱状图的组合。（按住Ctrl键可以选择不连续区域）选择橙色条形，右键选择系列图表类型，年份和利润分别选择折线图，并勾选次坐标轴复选框。这时图表就变成柱状图和折线图的组合了。

步骤二：设置纵坐标轴数据并填充柱形图颜色。

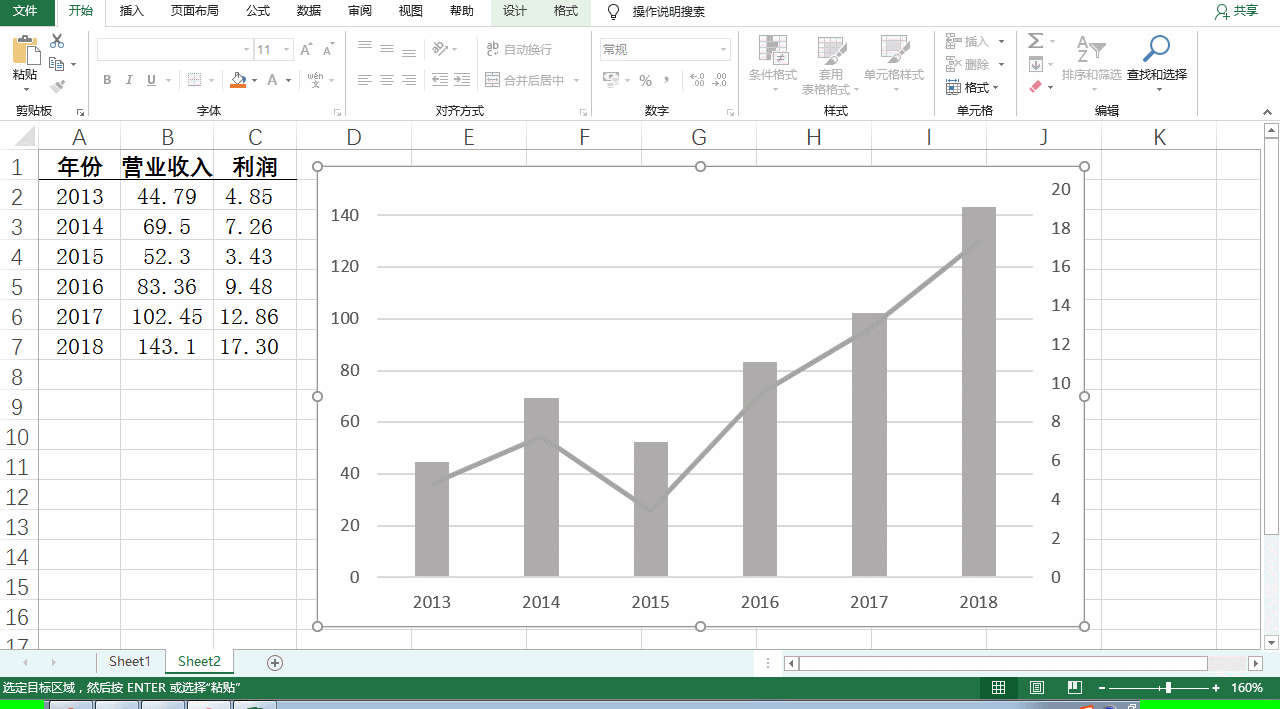

1.双击图表左侧的纵坐标轴，在设置坐标轴格式——坐标轴选项中，最大值设置为150，最小值设置为0。（因为表中的收入数据位于0~150之间）

2.双击图表右侧的纵坐标轴，在设置坐标轴格式——坐标轴选项中，最大值设置为20，最小值设置为0。（因为表中利润数据位于0~20之间）

3.双击图表中的柱形，在设置数据系列格式——填充与线条中，选择浅灰色填充。

步骤三：设置折线格式。

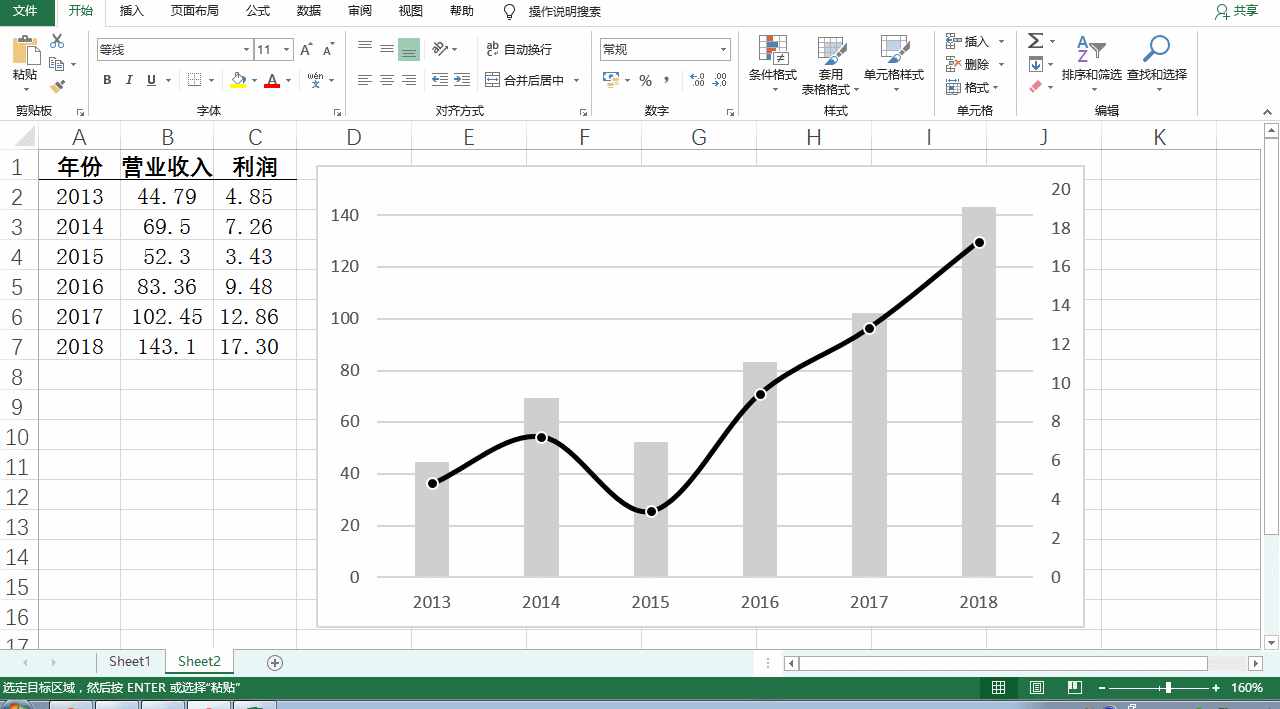

双击折线，在设置数据系列格式——填充与线条最下方选择平滑线前面的复选框，线条颜色选择黑色。

仍然在填充与线条中，选择标记，依次按下面顺序进行操作。

1.标记选项——内置——选择圆点——大小设置为5。

2.填充——纯色填充——选择黑色。

3.边框——选择实线——颜色选择白色。

步骤四：添加并设置数据标签。

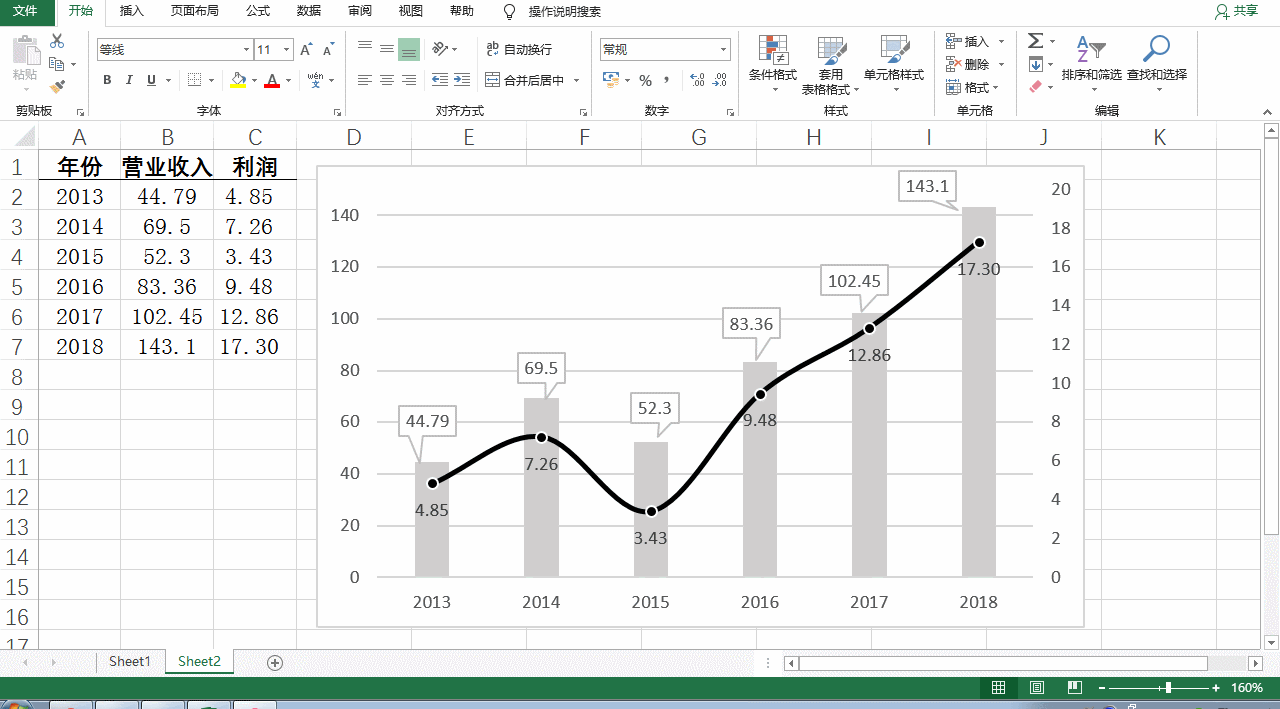

单击图表中的任意区域，在右上角加号中选择数据标签。

选择柱形图的数据标签，点击加号——数据标签——数据标注，并调整数据标注的位置。

双击折线图中的数据标签，在设置数据标签格式中，标签位置选择靠下。

步骤五：设置纵坐标标题并调整文字方向。

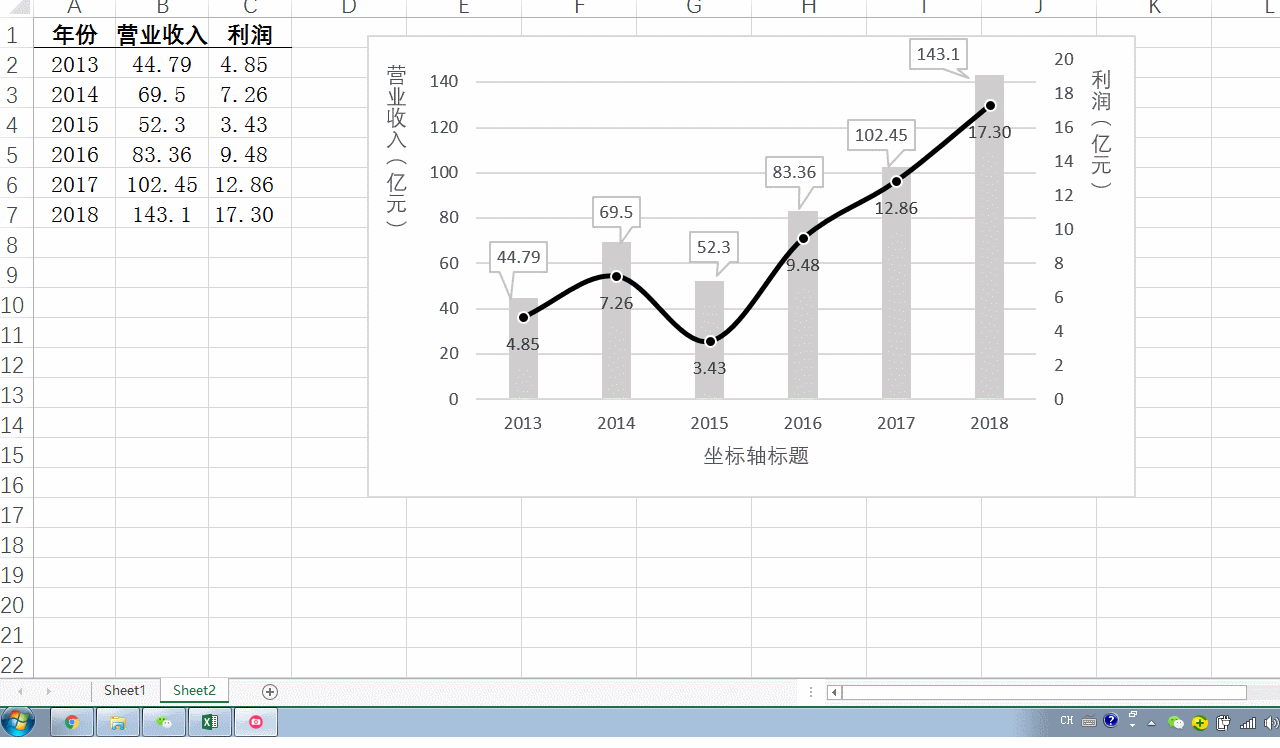

通过右上角加号插入坐标轴标题，并输入坐标轴内容。

发现纵坐标轴标题的文字方向不正确，需要进行调整。分别双击两个坐标轴标题的文本框，在设置坐标轴标题格式——标题选项——大小与属性中，文字方向选择竖排。

步骤六：调整图表格式和布局。

通过右上角加号添加图表标题、图例，并输入标题内容。

删除横坐标轴标题，图例中的年份，调整位置、图表布局，并对所有文字进行加粗。
