1.前言和树的遍历类似，图的遍历也是从图中某点出发，然后按照某种方法对图中所有顶点进行访问，且仅访问一次。

但是图的遍历相对树而言要更为复杂。因为图中的任意顶点都可能与其他顶点相邻，所以在图的遍历中必须记录已被访问的顶点，避免重复访问。

根据搜索路径的不同，我们可以将遍历图的方法分为两种：广度优先搜索和深度优先搜索。2.图的基本概念2.1.无向图和无向图顶点对(u，v)是无序的，即（u，v）和（v，u）是同一条边。常用一对圆括号表示。

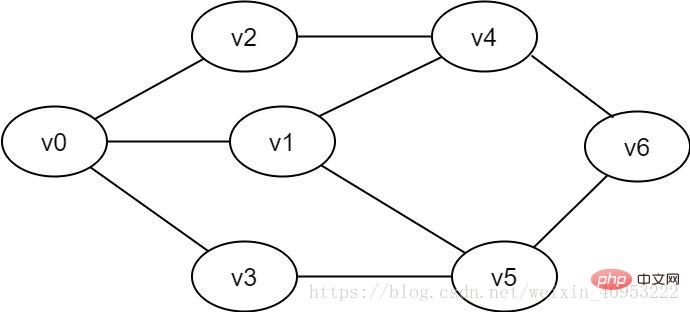

图2-1-1 无向图示例

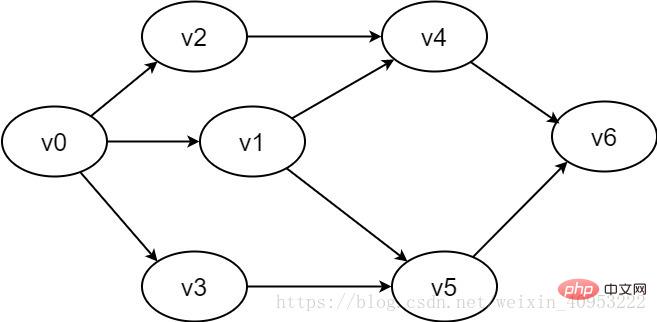

顶点对<u,v>是有序的，它是指从顶点u到顶点 v的一条有向边。其中u是有向边的始点，v是有向边的终点。常用一对尖括号表示。

图2-1-2 有向图示例2.2.权和网图的每条边上可能存在具有某种含义的数值，称该数值为该边上的权。而这种带权的图被称为网。2.3.连通图与非连通图连通图：在无向图G中，从顶点v到顶点v'有路径，则称v和v'是联通的。若图中任意两顶点v、v'∈V，v和v'之间均联通，则称G是连通图。上述两图均为连通图。

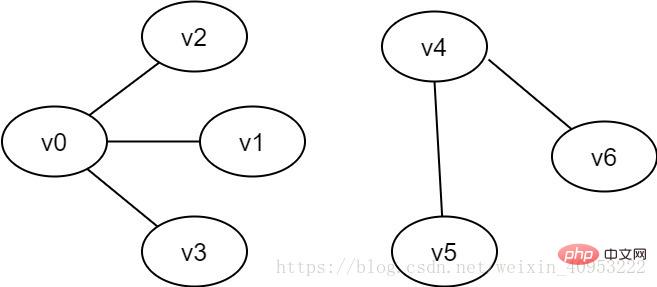

非连通图：若无向图G中，存在v和v'之间不连通，则称G是非连通图。

图2-3 非连通图示例3.广度优先搜索3.1.算法的基本思路广度优先搜索类似于树的层次遍历过程。它需要借助一个队列来实现。如图2-1-1所示，要想遍历从v0到v6的每一个顶点，我们可以设v0为第一层，v1、v2、v3为第二层，v4、v5为第三层，v6为第四层，再逐个遍历每一层的每个顶点。

具体过程如下：

1.准备工作：创建一个visited数组，用来记录已被访问过的顶点；创建一个队列，用来存放每一层的顶点；初始化图G。

2.从图中的v0开始访问，将的visited[v0]数组的值设置为true，同时将v0入队。

3.只要队列不空，则重复如下操作：

(1)队头顶点u出队。

(2)依次检查u的所有邻接顶点w，若visited[w]的值为false，则访问w，并将visited[w]置为true，同时将w入队。3.2.算法的实现过程白色表示未被访问，灰色表示即将访问，黑色表示已访问。

visited数组：0表示未访问，1表示以访问。

队列：队头出元素，队尾进元素。

1.初始时全部顶点均未被访问，visited数组初始化为0，队列中没有元素。

图3-2-1

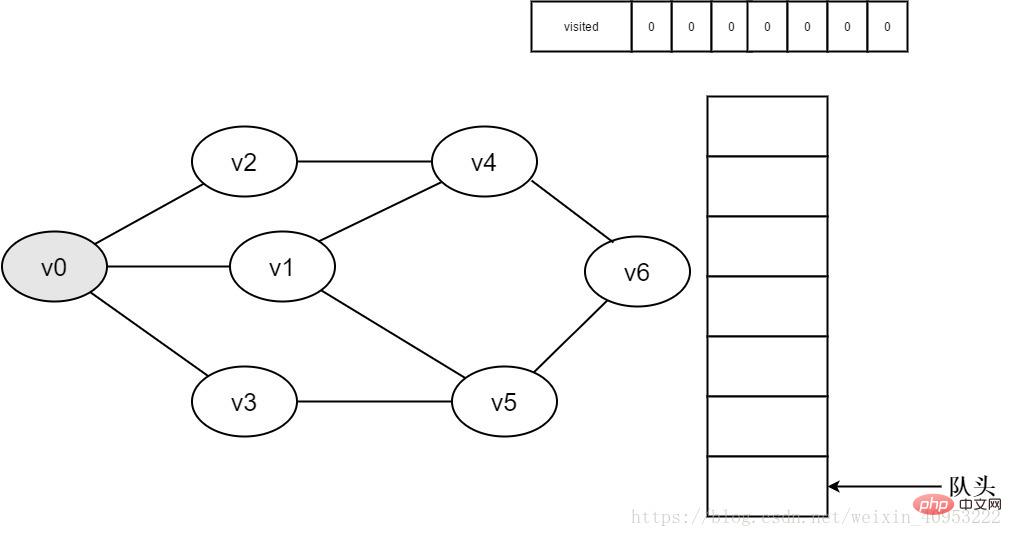

2.即将访问顶点v0。

图3-2-2

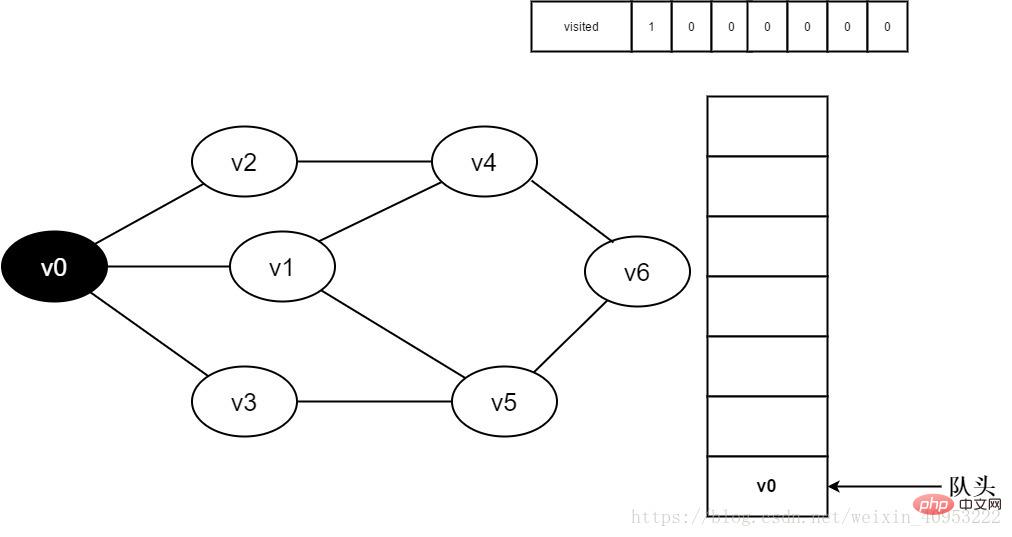

3.访问顶点v0，并置visited[0]的值为1，同时将v0入队。

图3-2-3

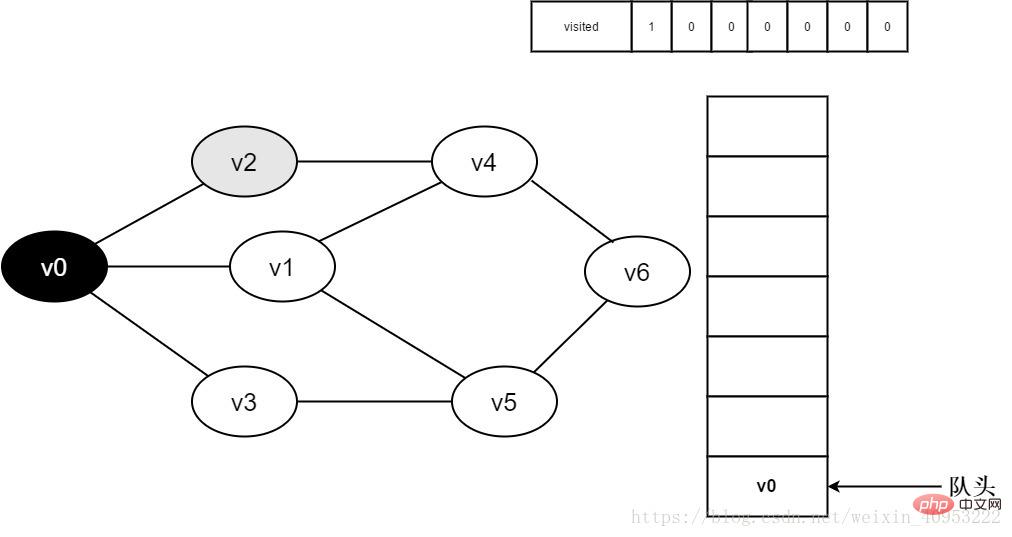

4.将v0出队，访问v0的邻接点v2。判断visited[2]，因为visited[2]的值为0，访问v2。

图3-2-4

5.将visited[2]置为1，并将v2入队。

图3-2-5

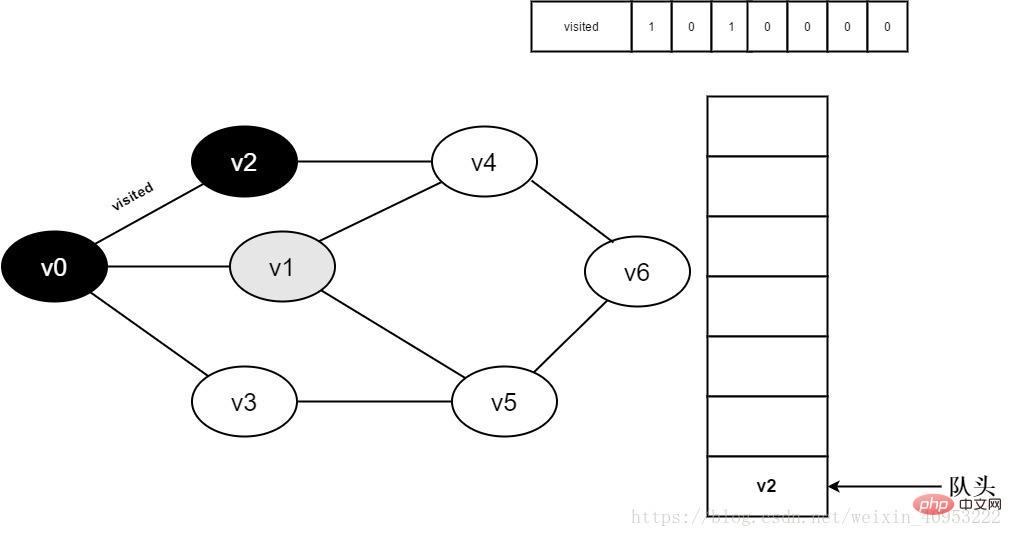

6.访问v0邻接点v1。判断visited[1],因为visited[1]的值为0，访问v1。

图3-2-6

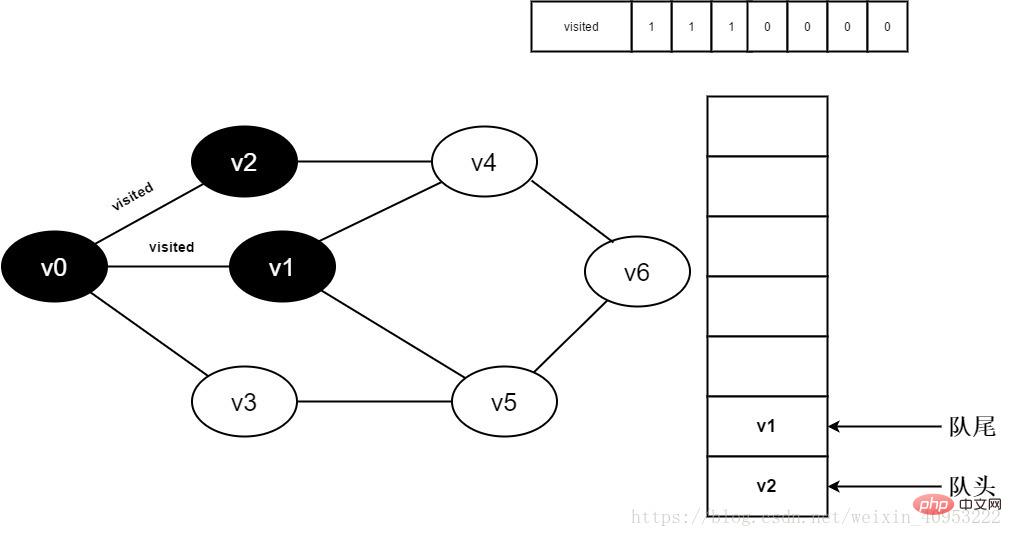

7.将visited[1]置为0，并将v1入队。

图3-2-7

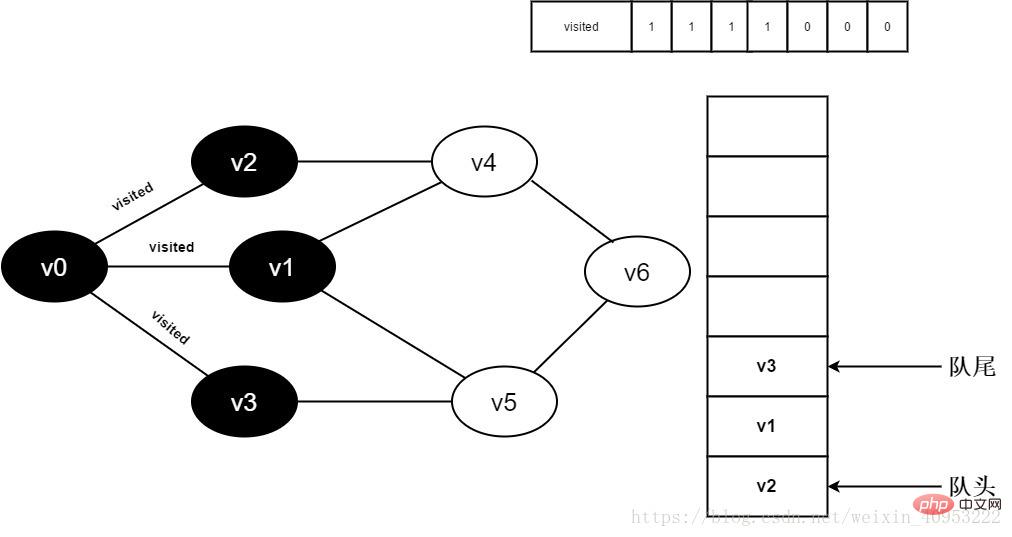

8.判断visited[3],因为它的值为0，访问v3。将visited[3]置为0，并将v3入队。

图3-2-8

9.v0的全部邻接点均已被访问完毕。将队头元素v2出队，开始访问v2的所有邻接点。

开始访问v2邻接点v0，判断visited[0]，因为其值为1，不进行访问。

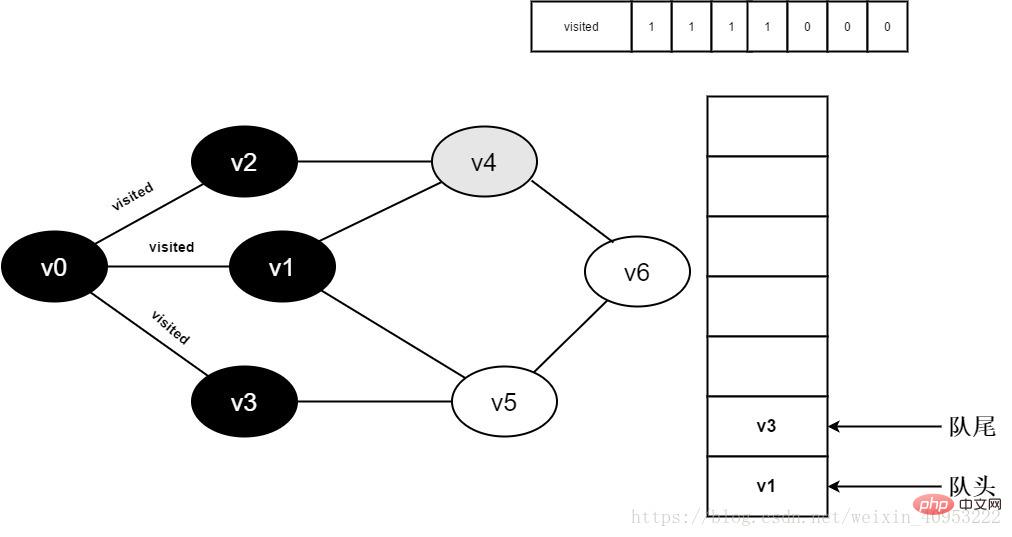

继续访问v2邻接点v4，判断visited[4]，因为其值为0，访问v4，如下图：

图3-2-9

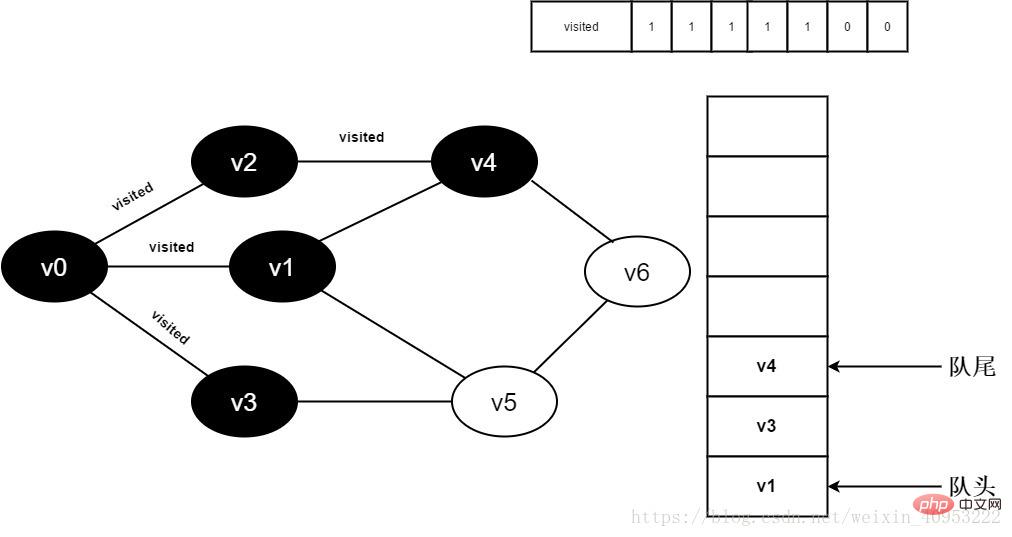

10.将visited[4]置为1，并将v4入队。

图3-2-10

11.v2的全部邻接点均已被访问完毕。将队头元素v1出队，开始访问v1的所有邻接点。

开始访问v1邻接点v0，因为visited[0]值为1，不进行访问。

继续访问v1邻接点v4，因为visited[4]的值为1，不进行访问。

继续访问v1邻接点v5，因为visited[5]值为0，访问v5，如下图：

图3-2-11

12.将visited[5]置为1，并将v5入队。

图3-2-12

13.v1的全部邻接点均已被访问完毕，将队头元素v3出队，开始访问v3的所有邻接点。

开始访问v3邻接点v0，因为visited[0]值为1，不进行访问。

继续访问v3邻接点v5，因为visited[5]值为1，不进行访问。

图3-2-13

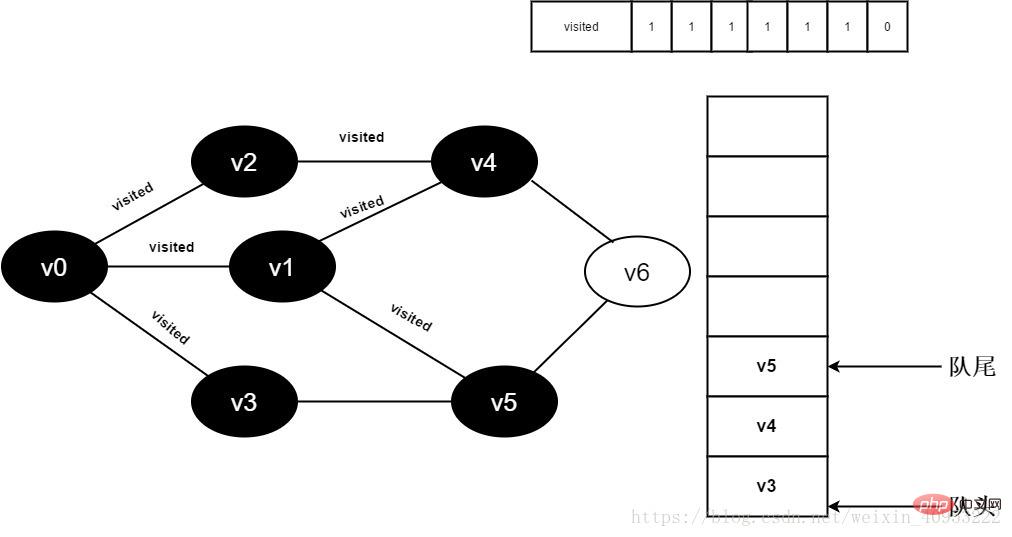

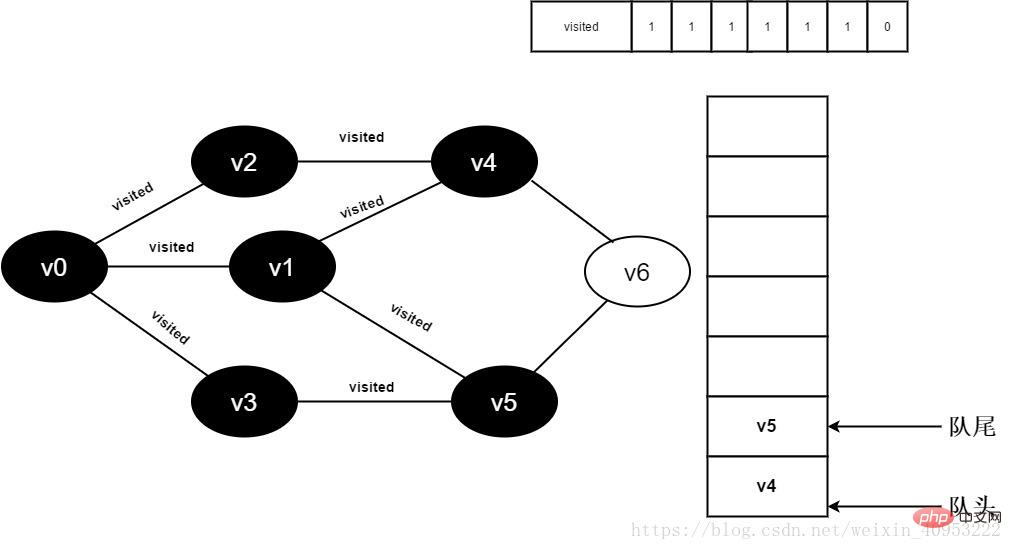

14.v3的全部邻接点均已被访问完毕，将队头元素v4出队，开始访问v4的所有邻接点。

开始访问v4的邻接点v2，因为visited[2]的值为1，不进行访问。

继续访问v4的邻接点v6，因为visited[6]的值为0，访问v6，如下图：

图3-2-14

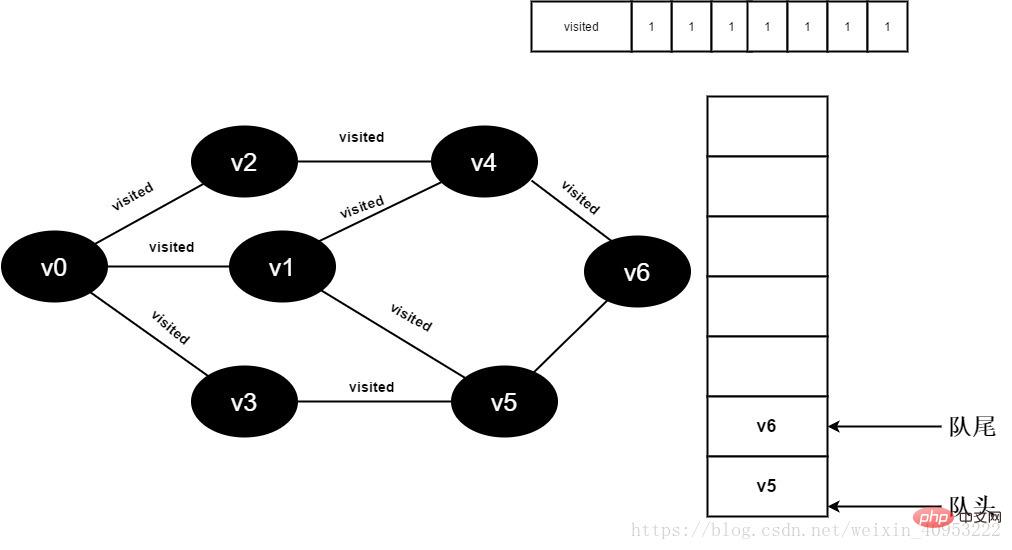

15.将visited[6]值为1，并将v6入队。

图3-2-15

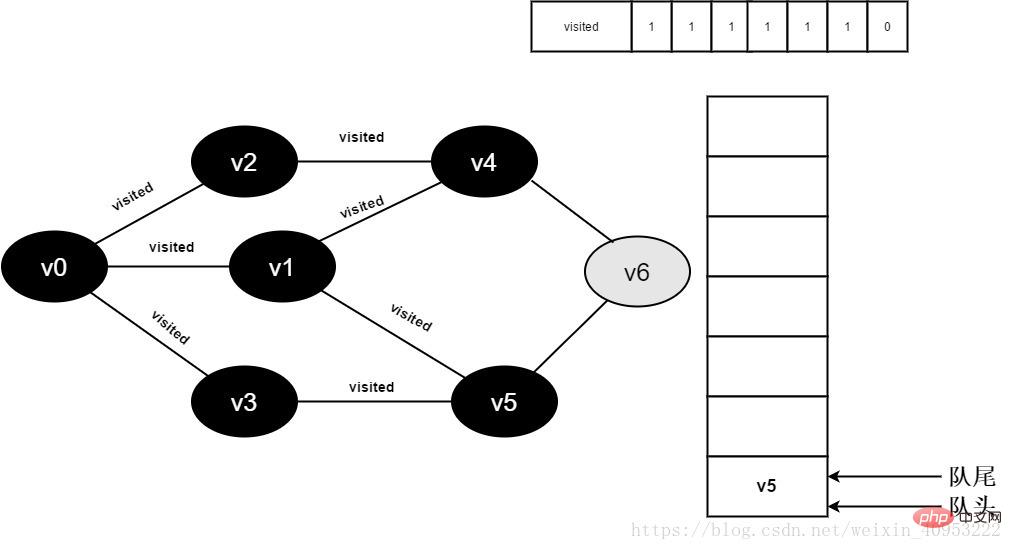

16.v4的全部邻接点均已被访问完毕，将队头元素v5出队，开始访问v5的所有邻接点。

开始访问v5邻接点v3，因为visited[3]的值为1，不进行访问。

继续访问v5邻接点v6，因为visited[6]的值为1，不进行访问。

图3-2-16

17.v5的全部邻接点均已被访问完毕，将队头元素v6出队，开始访问v6的所有邻接点。

开始访问v6邻接点v4，因为visited[4]的值为1，不进行访问。

继续访问v6邻接点v5，因为visited[5]的值文1，不进行访问。

图3-2-17

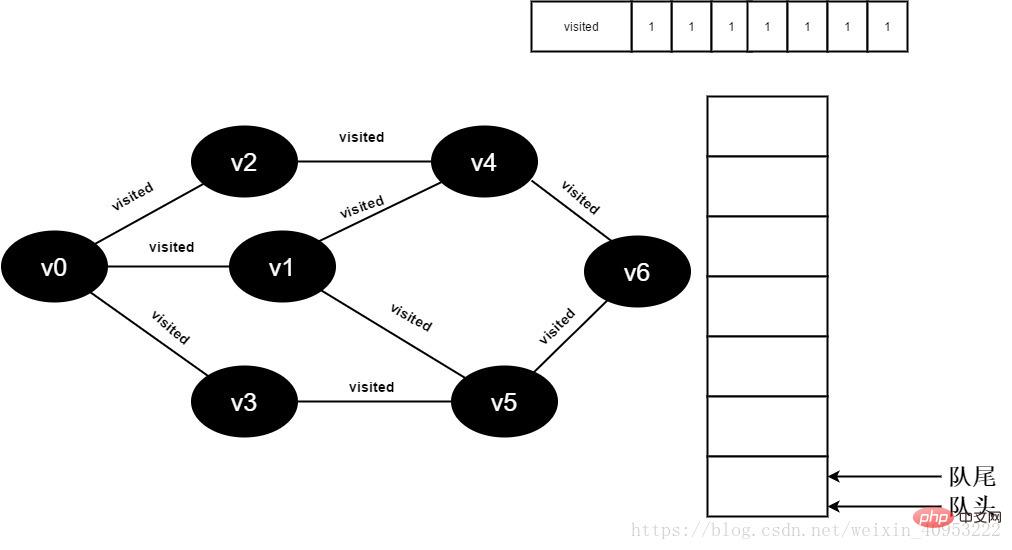

18.队列为空，退出循环，全部顶点均访问完毕。

图3-2-183.3具体代码的实现3.3.1用邻接矩阵表示图的广度优先搜索/*一些量的定义*/queue<char> q;//定义一个队列，使用库函数queue#define MVNum 100//表示最大顶点个数bool visited[MVNum];//定义一个visited数组，记录已被访问的顶点/*邻接矩阵存储表示*/typedef struct AMGraph{char vexs[MVNum];//顶点表int arcs[MVNum][MVNum];//邻接矩阵int vexnum, arcnum;//当前的顶点数和边数}AMGraph;/*找到顶点v的对应下标*/int LocateVex(AMGraph &G, char v){int i;for (i = 0; i < G.vexnum; i++)if (G.vexs[i] == v)return i;}/*采用邻接矩阵表示法，创建无向图G*/int CreateUDG_1(AMGraph &G){int i, j, k;char v1, v2;scanf("%d%d", &G.vexnum, &G.arcnum);//输入总顶点数，总边数getchar();//获取'n’，防止其对之后的字符输入造成影响for (i = 0; i < G.vexnum; i++)scanf("%c", &G.vexs[i]);//依次输入点的信息for (i = 0; i < G.vexnum; i++)for (j = 0; j < G.vexnum; j++)G.arcs[i][j] = 0;//初始化邻接矩阵边，0表示顶点i和j之间无边for (k = 0; k < G.arcnum; k++){getchar();scanf("%c%c", &v1, &v2);//输入一条边依附的顶点i = LocateVex(G, v1);//找到顶点i的下标j = LocateVex(G, v2);//找到顶点j的下标G.arcs[i][j] = G.arcs[j][i] = 1;//1表示顶点i和j之间有边，无向图不区分方向}return 1;}/*采用邻接矩阵表示图的广度优先遍历*/void BFS_AM(AMGraph &G,char v0){/*从v0元素开始访问图*/int u,i,v,w;v = LocateVex(G,v0);//找到v0对应的下标printf("%c ", v0);//打印v0visited[v] = 1;//顶点v0已被访问q.push(v0);//将v0入队while (!q.empty()){u = q.front();//将队头元素u出队，开始访问u的所有邻接点v = LocateVex(G, u);//得到顶点u的对应下标q.pop();//将顶点u出队for (i = 0; i < G.vexnum; i++){w = G.vexs[i];if (G.arcs[v][i] && !visited[i])//顶点u和w间有边，且顶点w未被访问{printf("%c ", w);//打印顶点wq.push(w);//将顶点w入队visited[i] = 1;//顶点w已被访问}}}}3.3.2用邻接表表示图的广度优先搜索/*找到顶点对应的下标*/int LocateVex(ALGraph &G, char v){int i;for (i = 0; i < G.vexnum; i++)if (v == G.vertices[i].data)return i;}/*邻接表存储表示*/typedef struct ArcNode//边结点{int adjvex;//该边所指向的顶点的位置ArcNode *nextarc;//指向下一条边的指针int info;//和边相关的信息，如权值}ArcNode;typedef struct VexNode//表头结点{char data;ArcNode *firstarc;//指向第一条依附该顶点的边的指针}VexNode,AdjList[MVNum];//AbjList表示一个表头结点表typedef struct ALGraph{AdjList vertices;int vexnum, arcnum;}ALGraph;/*采用邻接表表示法，创建无向图G*/int CreateUDG_2(ALGraph &G){int i, j, k;char v1, v2;scanf("%d%d", &G.vexnum, &G.arcnum);//输入总顶点数，总边数getchar();for (i = 0; i < G.vexnum; i++)//输入各顶点，构造表头结点表{scanf("%c", &G.vertices[i].data);//输入顶点值G.vertices[i].firstarc = NULL;//初始化每个表头结点的指针域为NULL}for (k = 0; k < G.arcnum; k++)//输入各边，构造邻接表{getchar();scanf("%c%c", &v1, &v2);//输入一条边依附的两个顶点i = LocateVex(G, v1);//找到顶点i的下标j = LocateVex(G, v2);//找到顶点j的下标ArcNode *p1 = new ArcNode;//创建一个边结点*p1p1->adjvex = j;//其邻接点域为jp1->nextarc = G.vertices[i].firstarc; G.vertices[i].firstarc = p1; // 将新结点*p插入到顶点v1的边表头部ArcNode *p2 = new ArcNode;//生成另一个对称的新的表结点*p2p2->adjvex = i;p2->nextarc = G.vertices[j].firstarc;G.vertices[j].firstarc = p1;}return 1;}/*采用邻接表表示图的广度优先遍历*/void BFS_AL(ALGraph &G, char v0){int u,w,v;ArcNode *p;printf("%c ", v0);//打印顶点v0v = LocateVex(G, v0);//找到v0对应的下标visited[v] = 1;//顶点v0已被访问q.push(v0);//将顶点v0入队while (!q.empty()){u = q.front();//将顶点元素u出队，开始访问u的所有邻接点v = LocateVex(G, u);//得到顶点u的对应下标q.pop();//将顶点u出队for (p = G.vertices[v].firstarc; p; p = p->nextarc)//遍历顶点u的邻接点{w = p->adjvex;if (!visited[w])//顶点p未被访问{printf("%c ", G.vertices[w].data);//打印顶点pvisited[w] = 1;//顶点p已被访问q.push(G.vertices[w].data);//将顶点p入队}}}}3.4.非联通图的广度优先遍历的实现方法/*广度优先搜索非连通图*/void BFSTraverse(AMGraph G){int v;for (v = 0; v < G.vexnum; v++)visited[v] = 0;//将visited数组初始化for (v = 0; v < G.vexnum; v++)if (!visited[v]) BFS_AM(G, G.vexs[v]);//对尚未访问的顶点调用BFS}4.深度优先搜索4.1算法的基本思路深度优先搜索类似于树的先序遍历，具体过程如下：

准备工作：创建一个visited数组，用于记录所有被访问过的顶点。

1.从图中v0出发，访问v0。

2.找出v0的第一个未被访问的邻接点，访问该顶点。以该顶点为新顶点，重复此步骤，直至刚访问过的顶点没有未被访问的邻接点为止。

3.返回前一个访问过的仍有未被访问邻接点的顶点，继续访问该顶点的下一个未被访问领接点。

4.重复2,3步骤，直至所有顶点均被访问，搜索结束。4.2算法的实现过程1.初始时所有顶点均未被访问，visited数组为空。

图4-2-1

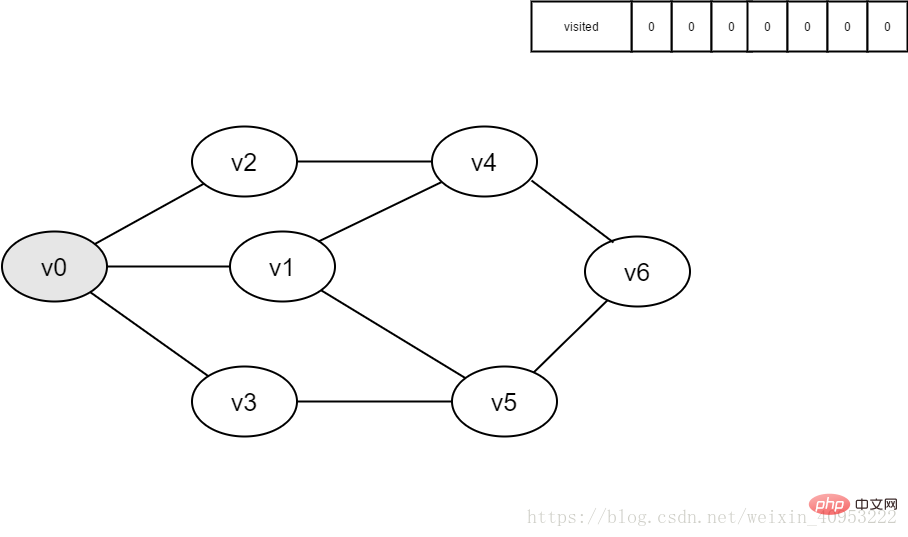

2.即将访问v0。

图4-2-2

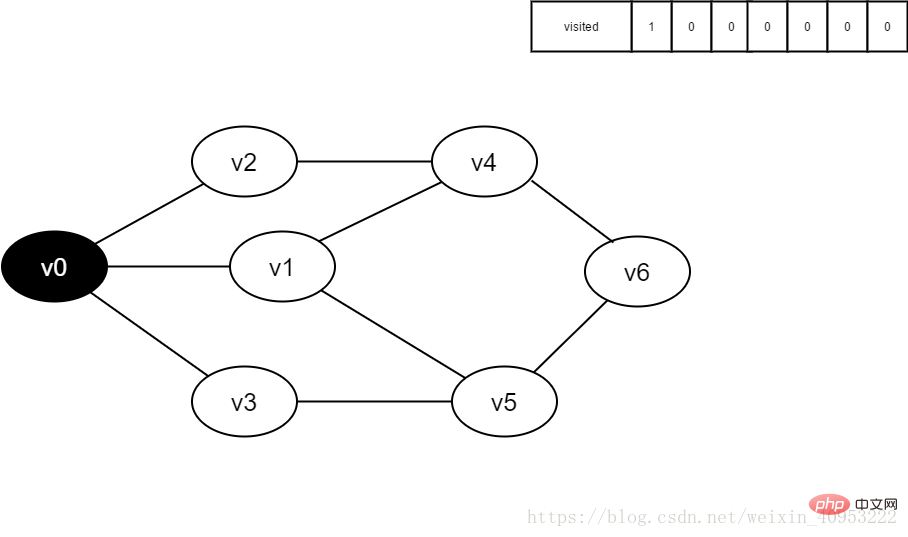

3.访问v0，并将visited[0]的值置为1。

图4-2-3

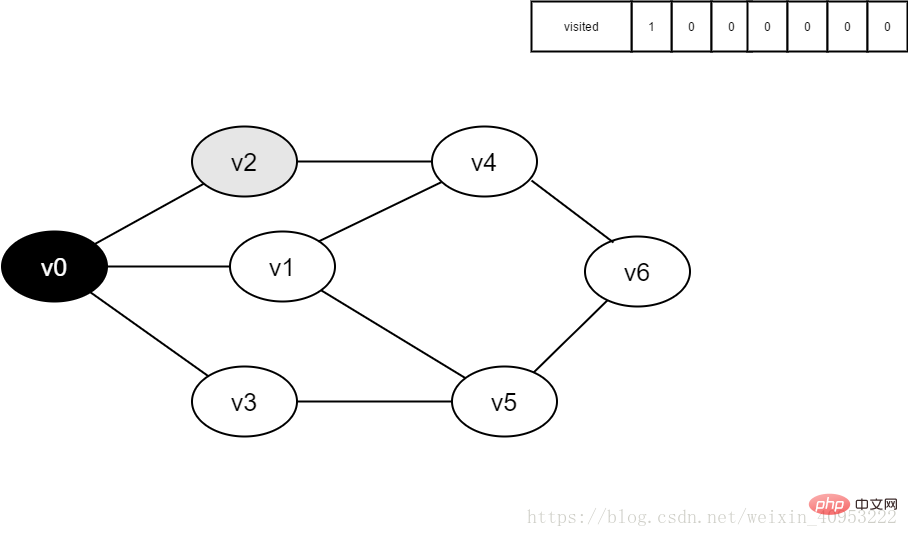

4.访问v0的邻接点v2，判断visited[2]，因其值为0，访问v2。

图4-2-4

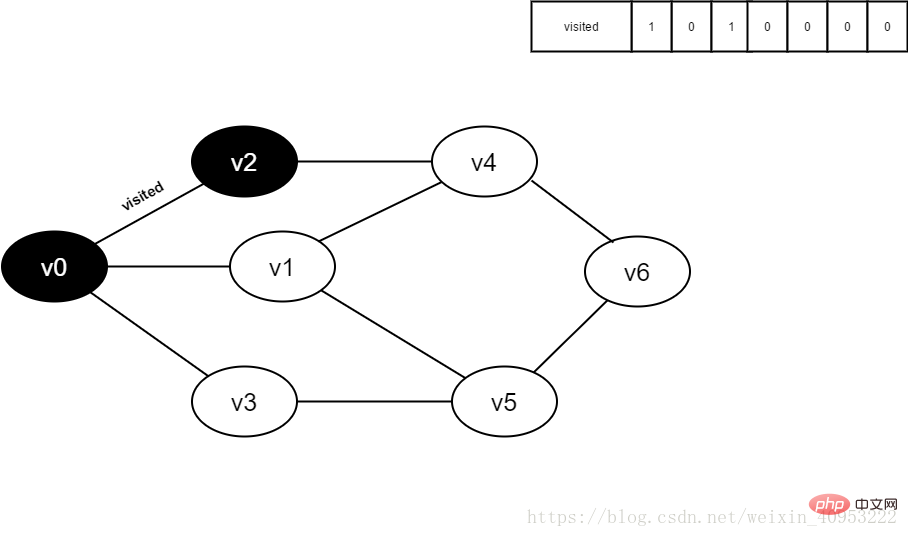

5.将visited[2]置为1。

图4-2-5

6.访问v2的邻接点v0，判断visited[0]，其值为1，不访问。

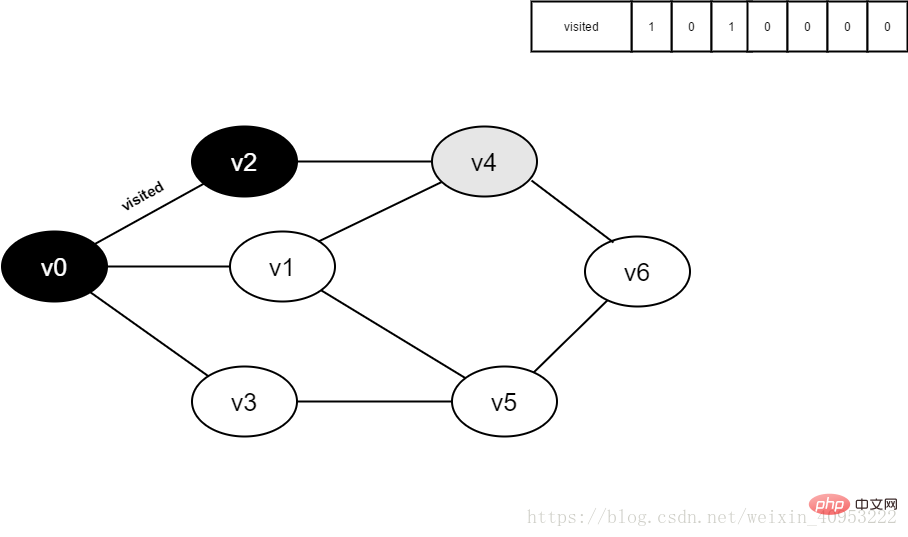

继续访问v2的邻接点v4，判断visited[4]，其值为0，访问v4。

图4-2-6

7.将visited[4]置为1。图4-2-7

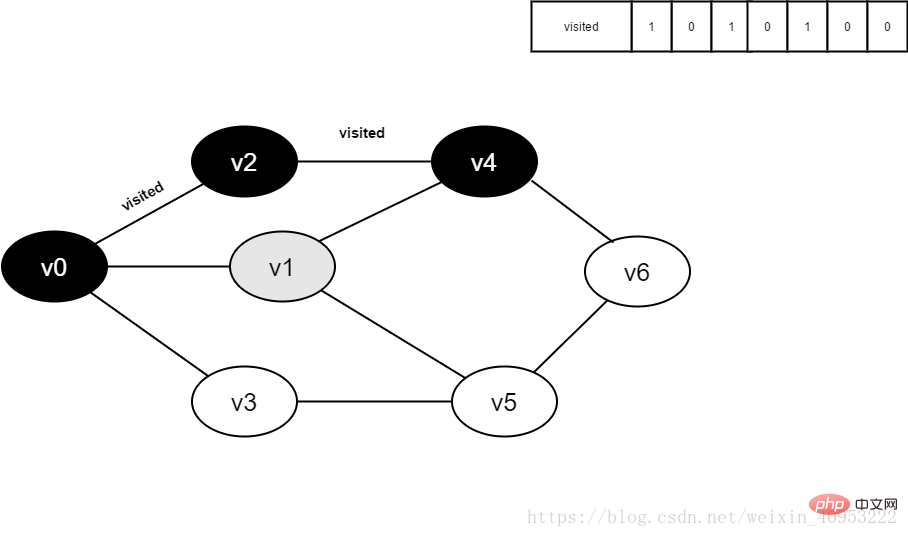

8.访问v4的邻接点v1，判断visited[1]，其值为0，访问v1。

图4-2-8

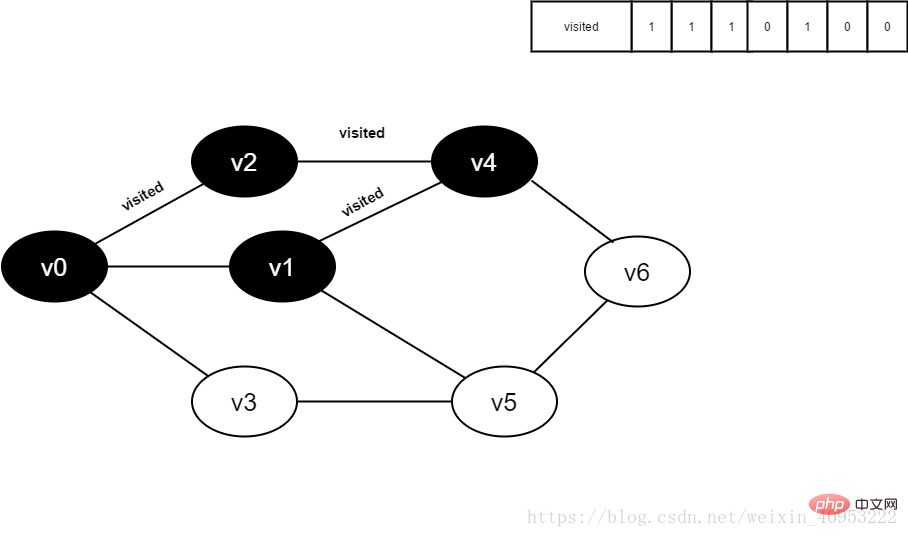

9.将visited[1]置为1。

图4-2-9

10.访问v1的邻接点v0，判断visited[0]，其值为1，不访问。

继续访问v1的邻接点v4，判断visited[4]，其值为1，不访问。

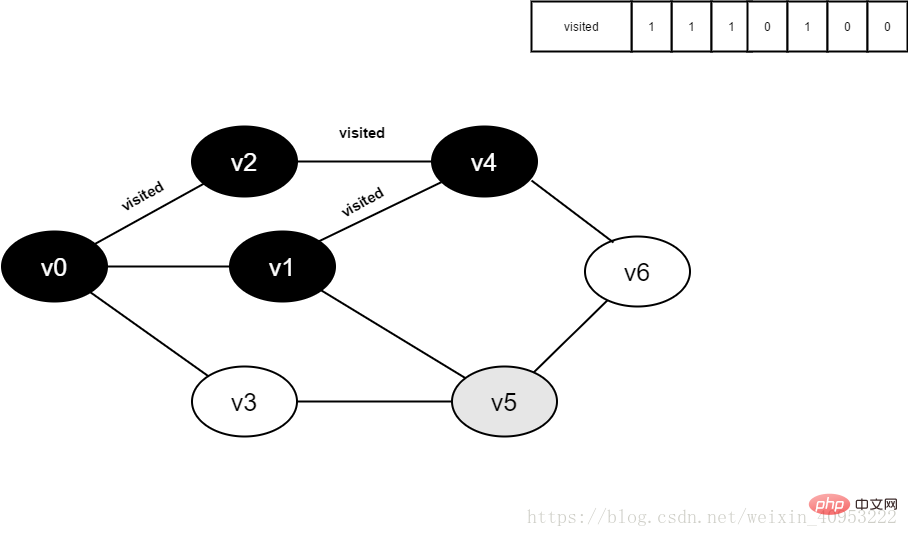

继续访问v1的邻接点v5，判读visited[5]，其值为0，访问v5。

图4-2-10

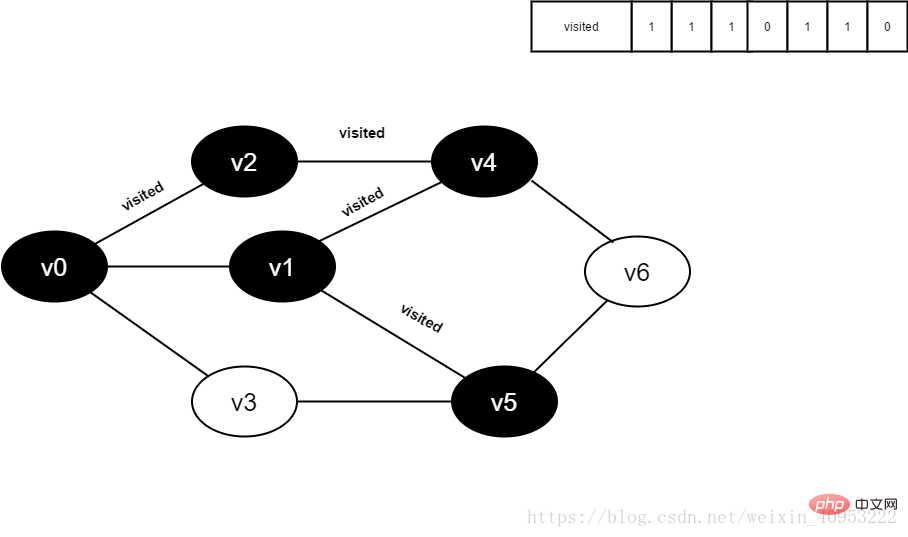

11.将visited[5]置为1。

图4-2-11

12.访问v5的邻接点v1，判断visited[1]，其值为1，不访问。

继续访问v5的邻接点v3，判断visited[3]，其值为0，访问v3。

图4-2-12

13.将visited[1]置为1。

图4-2-13

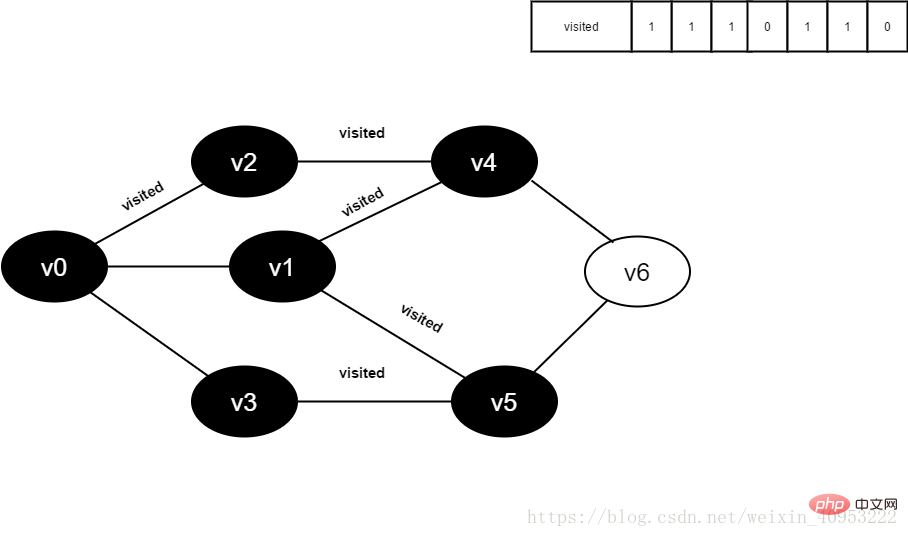

14.访问v3的邻接点v0，判断visited[0]，其值为1，不访问。

继续访问v3的邻接点v5，判断visited[5]，其值为1，不访问。

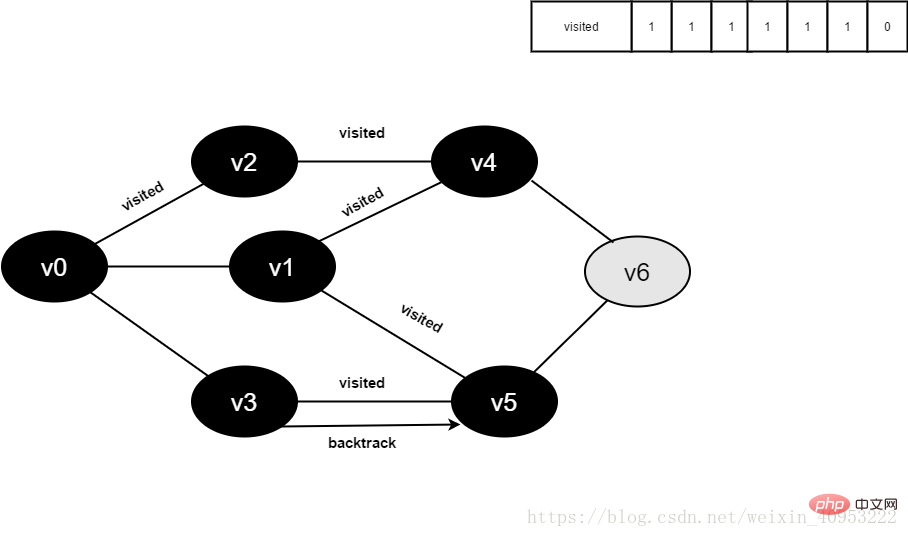

v3所有邻接点均已被访问，回溯到其上一个顶点v5，遍历v5所有邻接点。

访问v5的邻接点v6，判断visited[6]，其值为0，访问v6。

图4-2-14

15.将visited[6]置为1。

图4-2-15

16.访问v6的邻接点v4，判断visited[4]，其值为1，不访问。

访问v6的邻接点v5，判断visited[5]，其值为1，不访问。

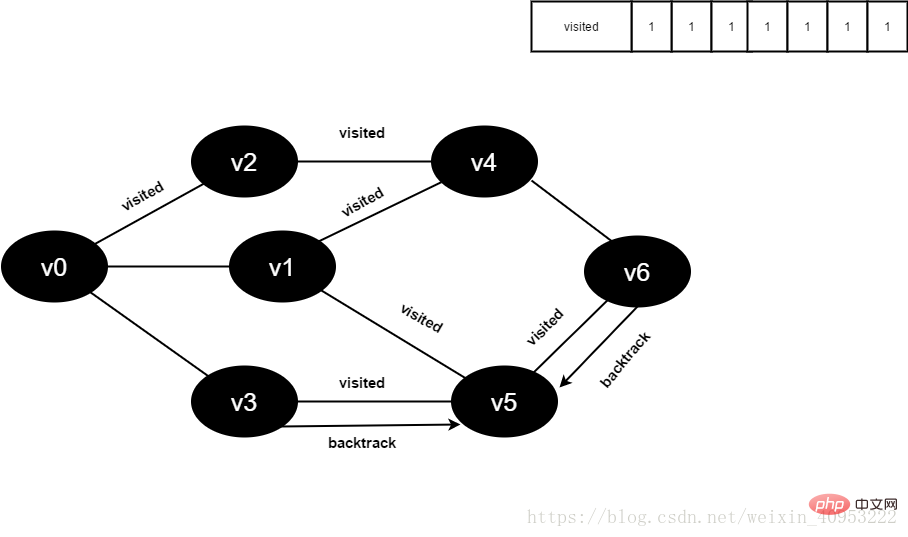

v6所有邻接点均已被访问，回溯到其上一个顶点v5，遍历v5剩余邻接点。

图4-2-16

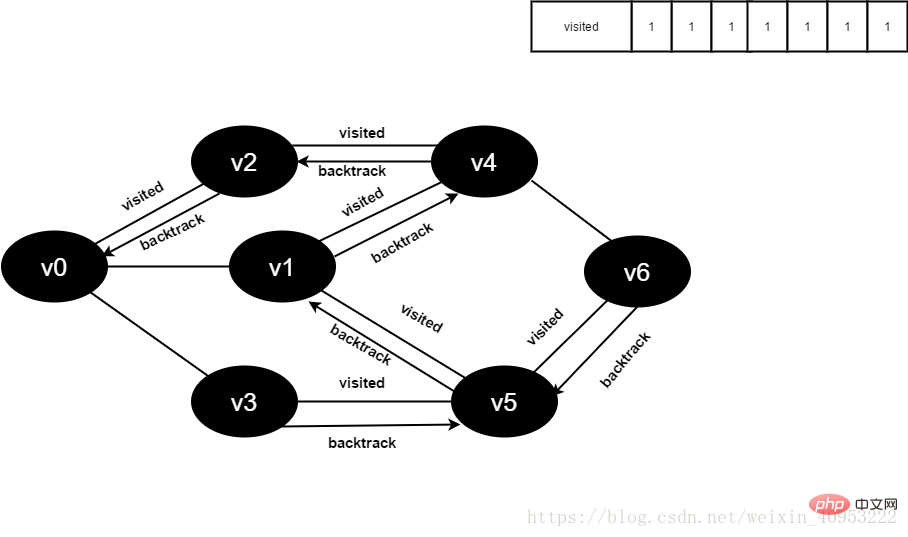

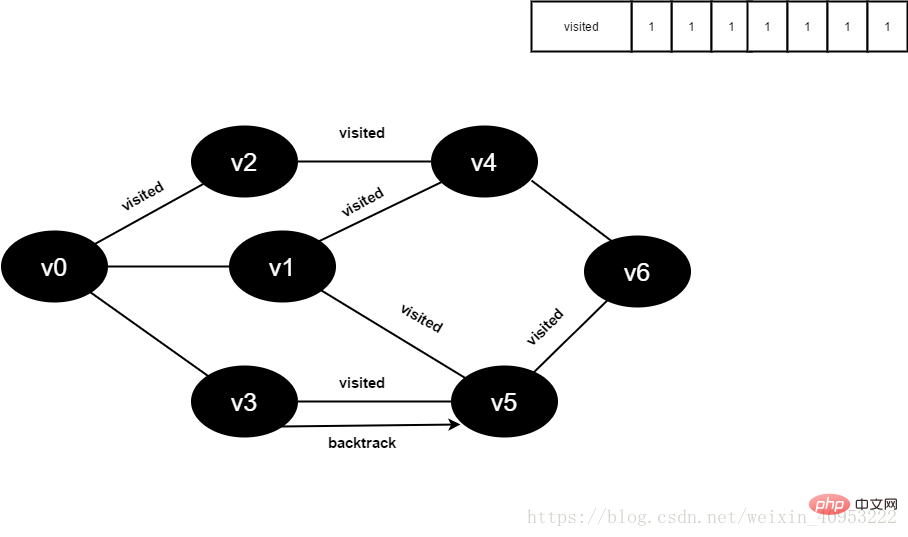

17.v5所有邻接点均已被访问，回溯到其上一个顶点v1。

v1所有邻接点均已被访问，回溯到其上一个顶点v4，遍历v4剩余邻接点v6。

v4所有邻接点均已被访问，回溯到其上一个顶点v2。

v2所有邻接点均已被访问，回溯到其上一个顶点v1，遍历v1剩余邻接点v3。

v1所有邻接点均已被访问，搜索结束。

图4-2-174.3具体代码实现4.3.1用邻接矩阵表示图的深度优先搜索邻接矩阵的创建在上述已描述过，这里不再赘述void DFS_AM(AMGraph &G, int v){int w;printf("%c ", G.vexs[v]);visited[v] = 1;for (w = 0; w < G.vexnum; w++)if (G.arcs[v][w]&&!visited[w]) //递归调用DFS_AM(G,w);}4.3.2用邻接表表示图的深度优先搜素邻接表的创建在上述已描述过，这里不再赘述。void DFS_AL(ALGraph &G, int v){int w;printf("%c ", G.vertices[v].data);visited[v] = 1;ArcNode *p = new ArcNode;p = G.vertices[v].firstarc;while (p){w = p->adjvex;if (!visited[w]) DFS_AL(G, w);p = p->nextarc;}}更多相关知识，请访问：PHP中文网！以上就是图的广度优先遍历类似于二叉树的什么？的详细内容，更多请关注小潘博客其它相关文章！
