cad轴网绘制步骤是什么

cad轴网绘制步骤：

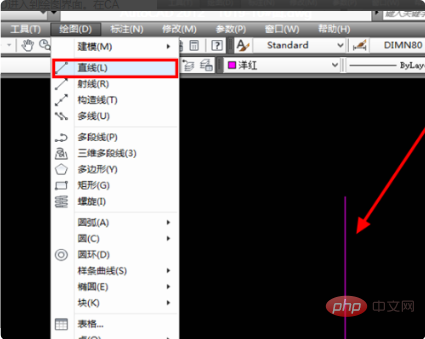

1、 在CAD的菜单栏中选择绘图中的直线功能，然后任意绘制一条直线。

2、然后选中绘图界面中刚才绘制好的直线，在选择修改中的复制选项，然后输入开间尺寸，按比例进行复制布置开间轴线。

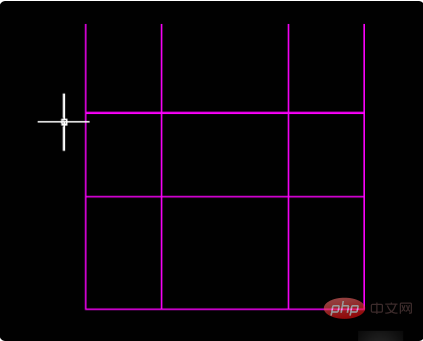

3、 开间放线的轴线布置好以后，在用直线绘图方式绘制一条水平轴线。然后同样采用修改中的复制选项来绘制出开间放线的轴线。

4、然后左键拉框选中图形，选择菜单栏中修改选项中的修剪功能来对图形修改，将图形中多余部分轴线修剪掉。

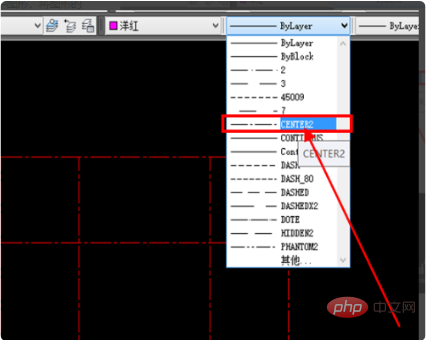

5、之后再进行左键拉框选中图形，将图形的颜色改为红色，将图形的线型改为CENTER2。

6、轴线绘制好以后要对轴线进行尺寸标注，标注尺寸选择菜单栏中标注栏中的线性功能对轴线进行尺寸标注。

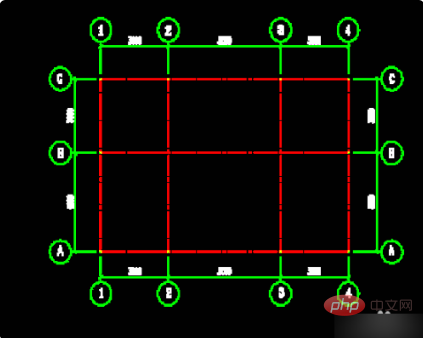

7、复制好以后最后来编制轴号，在圆形中利用文字输入功能输入轴号信息。输入完以后，一个完整的轴网就快速地绘制出来了。
