navicat怎么看表关系

Navicat软件真是一个好东西。今天需要分析一个数据库，然后想看看各个表之间的关系，所以需要查看表与表之间的关系图，专业术语叫做ER关系图。

推荐教程：mysql入门视频教程

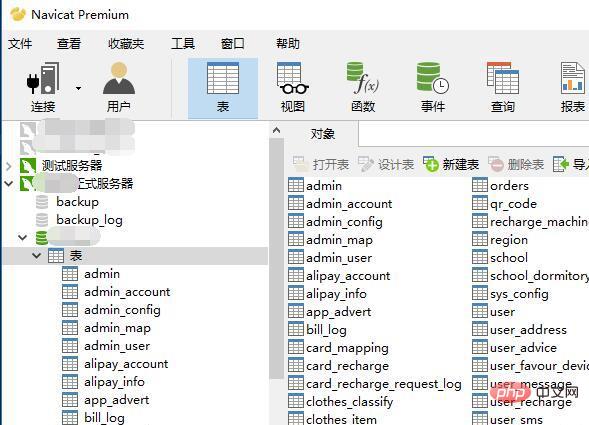

默认情况下，Navicat显示的界面是这样的：

软件将表当做一个对象，然后显示了所有的表。仅仅通过这些表名，我们很难分析出表与表之间的关系。所以，如果能够显示一下ER关系图，那么我们就可以一目了然了。

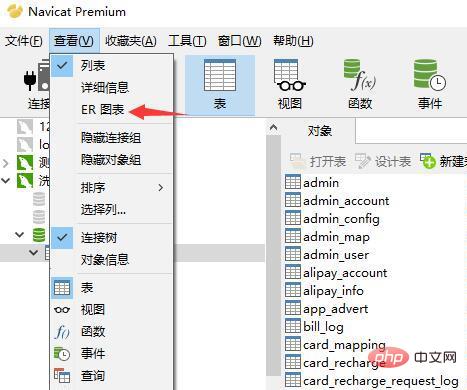

点击“查看”菜单，我们看到默认选中的是列表。所以我们看到的就是默认的将数据表以列表形式展现出来。我们只要点击切换到“ER图表”就可以建立一个ER关系图了。第一次会花点时间。详细信息可以将表的相关的描述信息在底部展现出来，也是可以让我们更好更直接的看到表的相关信息。

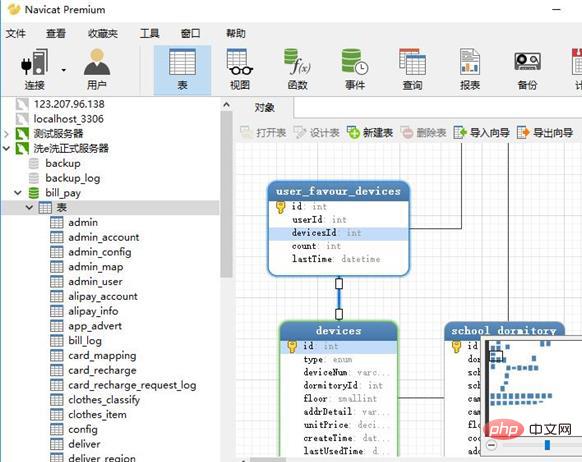

切换之后，创建了ER关系图，我们可以看到，不同的表之间已经建立好关系连线了。点击两个表之间的连线，我们可以看到表之间是如何关联的。

就是这么简单，但是平时没有注意，分享出来，让大家先了解下。

扩展知识

　　E-R图也称实体-联系图(Entity Relationship Diagram)，提供了表示实体类型、属性和联系的方法，用来描述现实世界的概念模型。

　　它是描述现实世界关系概念模型的有效方法。是表示概念关系模型的一种方式。用“矩形框”表示实体型，矩形框内写明实体名称；用“椭圆图框”或圆角矩形表示实体的属性，并用“实心线段”将其与相应关系的“实体型”连接起来；

　　用”菱形框“表示实体型之间的联系成因，在菱形框内写明联系名，并用”实心线段“分别与有关实体型连接起来，同时在”实心线段“旁标上联系的类型（1:1,1:n或m:n）。

成分

　　在ER图中有如下四个成分：

　　矩形框：表示实体，在框中记入实体名。

　　菱形框：表示联系，在框中记入联系名。

　　椭圆形框：表示实体或联系的属性，将属性名记入框中。对于主属性名，则在其名称下划一下划线。

　　连线：实体与属性之间；实体与联系之间；联系与属性之间用直线相连，并在直线上标注联系的类型。（对于一对一联系，要在两个实体连线方向各写1； 对于一对多联系，要在一的一方写1，多的一方写N；对于多对多关系，则要在两个实体连线方向各写N,M。)以上就是navicat怎么看表关系的详细内容，更多请关注小潘博客其它相关文章！
