E-R图是什么

E-R图，也称实体-关系图，是用来显示了实体集之间关系的。它提供了表示实体类型、属性和联系的方法；用来描述现实世界的概念模型。ER模型是数据库的设计或蓝图，以后可以作为数据库实现。

在E-R图中，实体集是一组相似的实体（数据模型中的数据对象），这些实体可以具有属性。在数据库系统中，实体是数据库中的表或表中的属性，因此通过显示表及其属性之间的关系，ER图显示了数据库的完整逻辑结构。【视频教程推荐：MySQL教程】

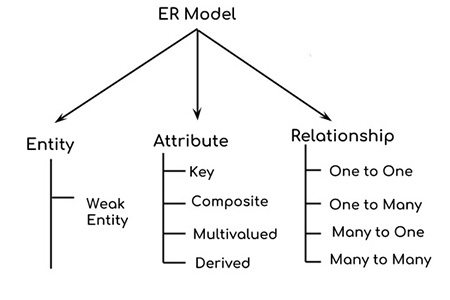

E-R图的组成：

1、实体（entity）

实体代表数据模型中数据对象或组件，例：人、学生、音乐都可以作为一个数据对象；在ER图中用矩形来表示。

在数据模型中存在一种特殊的实体：弱实体，它无法通过其自身属性唯一标识并依赖于与其他实体的关系。在ER图中，弱实体用双矩形来表示。

注：每个实体都有自己的实体成员或者说实体对象，但这些成员或对象是不需要出现在ER图中的。

2、属性（attribute）

属性代表实体所具有的属性，例：一个人具有的姓名、年龄、地址等属性；在ER图中用椭圆形来表示，有四种类型的属性：

1）、关键属性：可以唯一地标识实体集中的实体

2）、复合属性：属于其他属性组合的属性

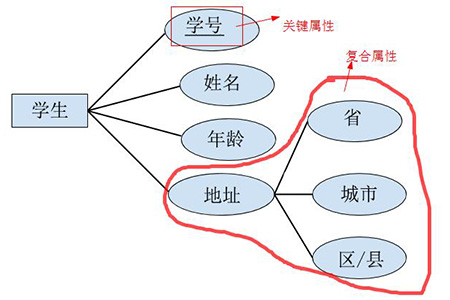

从上图可以看出：“学号”是关键属性；“地址”是复合属性，因为“地址”还由其他属性组成，比如：省、城市、区/县。

3）、多值属性：可以包含多个值的属性称为多值属性，用双椭圆表示。

4）、派生属性：值是动态的，并且是从另一个属性派生来的，用虚线椭圆表示。

3、关系（relationship）

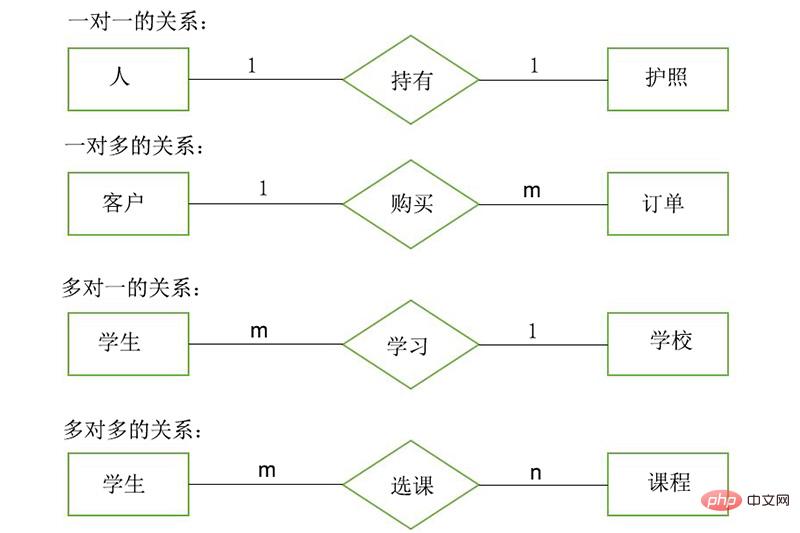

关系是用来表现实体之间的联系，在ER图中用菱形来表示，有四种类型的关系：

1）、一对一

2）、一对多

3）、多对一

4）、多对多

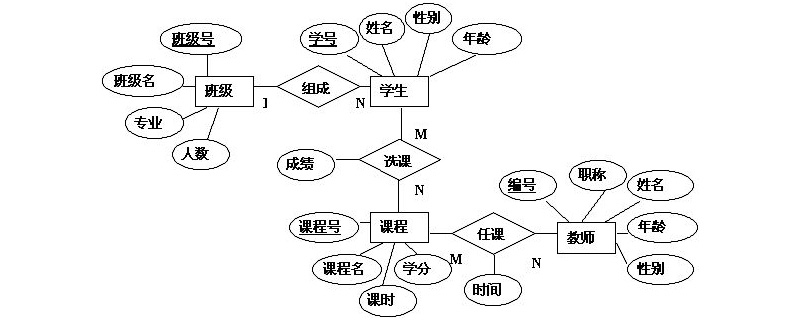

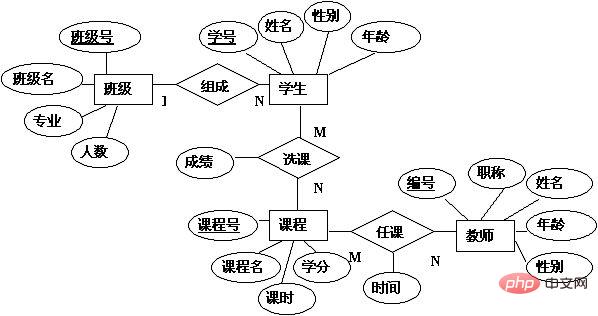

E-R图示例：

总结：以上就是本篇文章的全部内容，希望能对大家的学习有所帮助。以上就是E-R图是什么的详细内容，更多请关注小潘博客其它相关文章！
