八芯网线水晶头接法顺序（图示8芯网线的正确接法）

原标题：八芯网线水晶头接法顺序（图示8芯网线的正确接法）

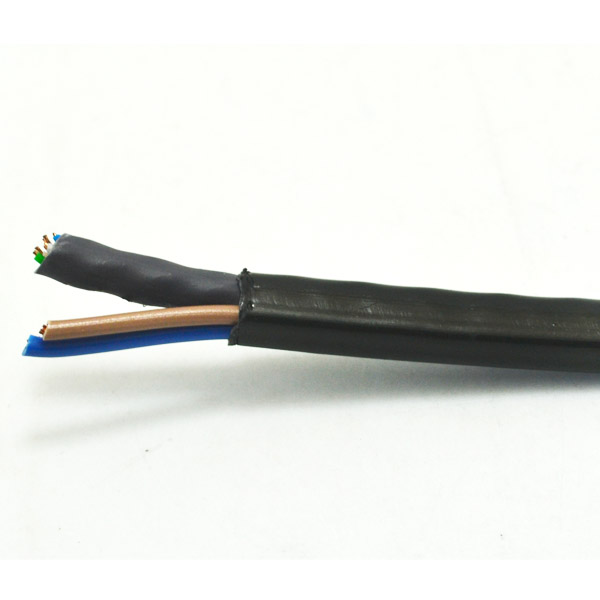

8芯网线加电源一体线被用在监控系统上，

主要是将网线和电源线合二为一，主要是方便布线。

其中将网线和电源线分隔可以有效减少强电对网线信号的干扰。

有效的减低自身干扰，避免串联和外界带来的干扰。

那么8芯网线加电源一体线，网线的接法是怎么样的呢？

其实8芯网线加电源一体线和8芯网线的接法是一样的。

大家都知道，水晶头里面有8个糟，网线的线序标准是TIA/EIA568B 和 TIA/EIA 568A。

568B标准：1.橙白，2.橙，3.绿白，4.蓝，5.蓝白，6.绿，7.棕白，8.棕

568A标准：1.绿白，2.绿，3.橙白，4.蓝，5.蓝白，6.橙，7.棕白，8.棕

水晶头铜片，凹槽面向上，从左到右按线序排列整齐

一般都用568B的标准连接网线水晶头

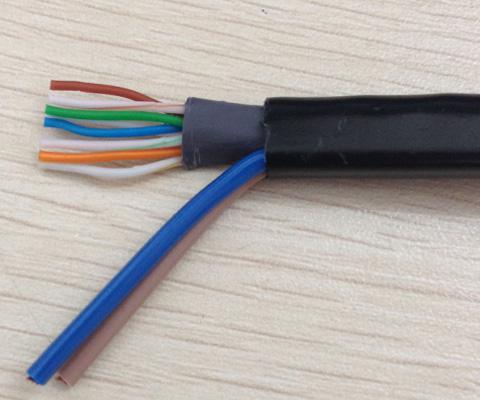

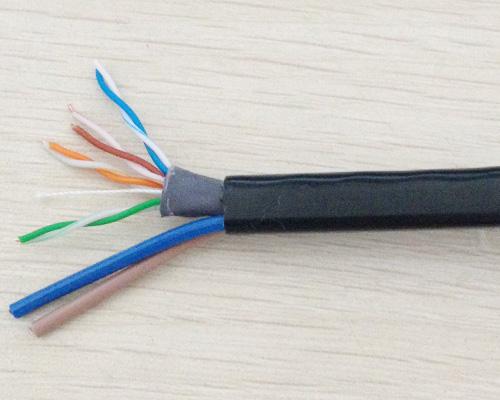

将网线剥开，按12345678的顺序将网线排列好，剪齐

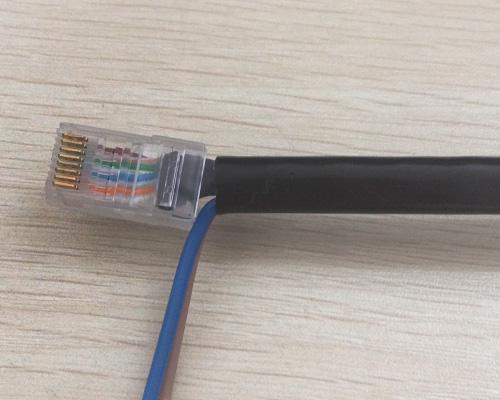

按顺序插入水晶头，然后用网线钳压紧
