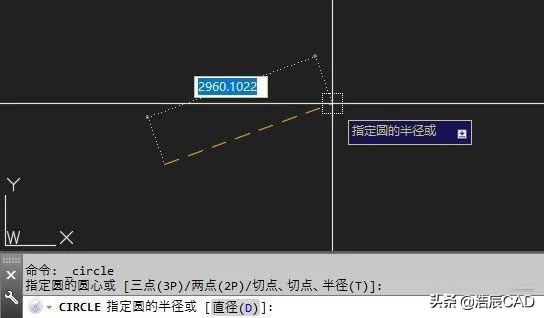

在使用浩辰CAD制图软件绘制图纸的过程中，虽然在画图的时候没有任何错误提示，但是拖动的时候看不到预览效果，画完也看不到图形，如下图所示，这是什么原因呢？接下来就来给大家介绍一下CAD制图软件中图形绘制完成后看不到的原因及解决办法吧！

其实原因很简单，就是：当前图层被关闭了！

出现这种情况的话，只要查看一下图层列表，看看图层列表中当前显示的图层是否关闭了，比如有些人的CAD图纸中当前图层被设置成了Defpoints。

解决方法当然很简单了，就是设置其他图层作为当前图层或者将当前图层打开。图纸中的当前图层是Defpoints，这个图层默认是不打印的，因此不适用于绘图，最好在列表中选择另外一个合适的图层作为当前层，如果当前图层就是需要画图的图层，那直接将图层打开就好了。

1、图形是绘制在当前图层上。

2、当前图层是可以关闭的。

3、关闭的图层上是可以绘制图形的，只是图层上的图形不显示而已。

关闭图层上图形的显示数据是会生成的，只是没有显示到屏幕上，不仅可以作为当前图层、绘图，而且全选（CTRL+A）的时候也会将关闭图层上的图形选中；而冻结图层上图形的显示数据不会生成，因此当前图层无法冻结，通过这个问题我们也可以更清楚关闭图层和冻结图层的区别。

以上就是在浩辰CAD制图软件中绘制完成图形后不显示的原因以及对应的解决办法，有需要的小伙伴可以参考本篇CAD教程来解决哦！
