怎么打印cad图纸种选中的部分(打印Auto CAD图纸的技巧)

时间:2021-05-24 09:20:05 作者:重庆seo小潘 来源:长城号
原标题:怎么打印cad图纸种选中的部分(打印Auto CAD图纸的技巧) 一、前言描述 客户建筑大楼,每层都有一个平面图,领导让把每层平面图都打印出来,如果直接打印,就把所有楼层打

原标题:怎么打印cad图纸种选中的部分(打印Auto CAD图纸的技巧)

一、前言描述

客户建筑大楼,每层都有一个平面图,领导让把每层平面图都打印出来,如果直接打印,就把所有楼层打印到一张纸上,现在需要去打印AutoCAD中的每一层图纸,如何只打印Auto CAD图的其中一部分呢?

二、操作步骤

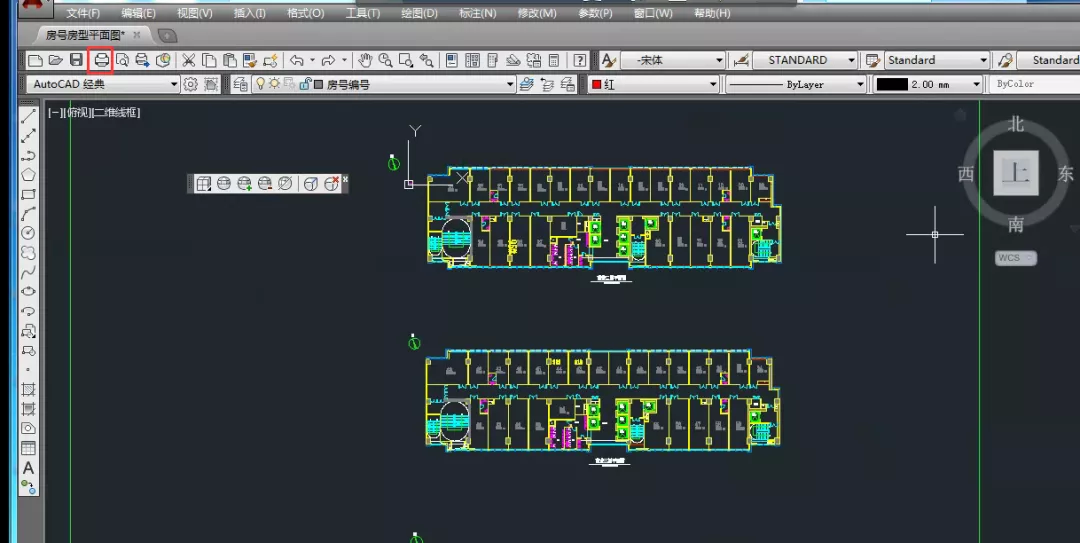

1、打开AutoCAD图纸。可以看到每层的平面图,需要把每一层单独打印出来。

怎么打印cad图纸种选中的部分(打印Auto CAD图纸的技巧)

怎么打印cad图纸种选中的部分(打印Auto CAD图纸的技巧)

2、然后选择,软件左上角的打印按钮。

怎么打印cad图纸种选中的部分(打印Auto CAD图纸的技巧)

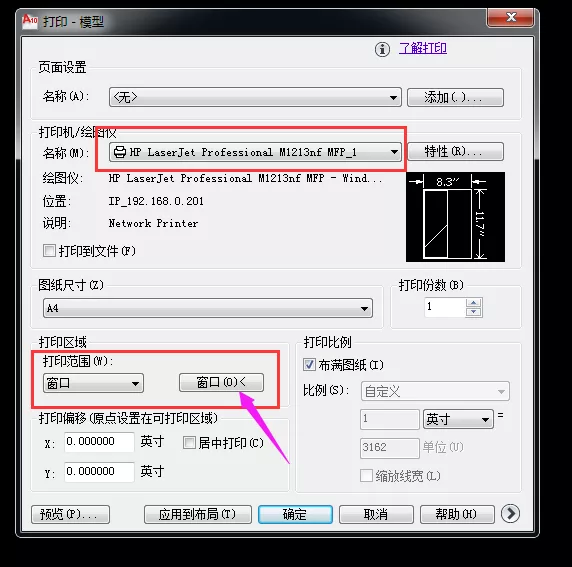

3、选择完成后,可以看到打印界面,选择在用的打印机,在“打印区域”中,“打印范围”选择窗口,然后点击右边的”窗口(0)

怎么打印cad图纸种选中的部分(打印Auto CAD图纸的技巧)

4、可以看到显示出来打印界面和正常打开的界面都不一样,背景颜色变的更浅,需要打印哪一层平面图,然后直接用鼠标,拖出一个框,框出一层平面图,框出来后,会有一白色四方型,表示已选中此窗口平面图。

怎么打印cad图纸种选中的部分(打印Auto CAD图纸的技巧)

5、框好一个需要打印机的窗口平面图后,会自动跳转到打印界面,可以点击预览,查看是否和自己选的是一样的。

怎么打印cad图纸种选中的部分(打印Auto CAD图纸的技巧)

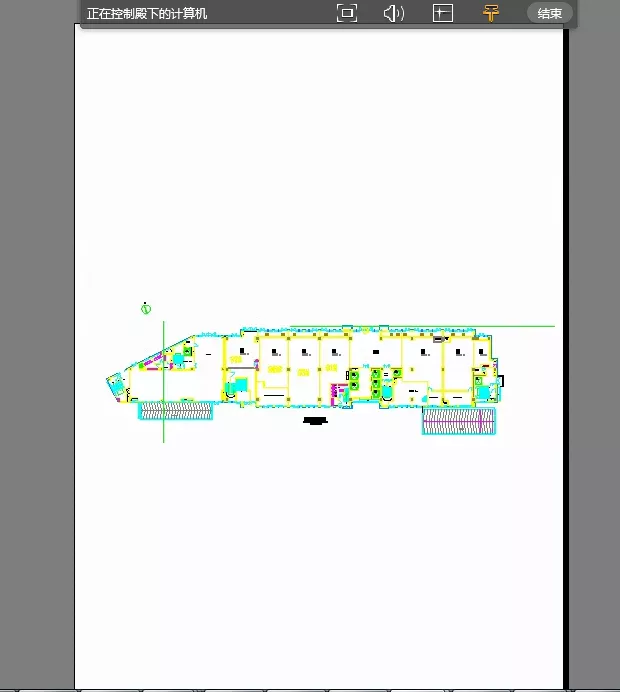

6、预览,发现就是刚才我们选择的一个楼层的平面图。

怎么打印cad图纸种选中的部分(打印Auto CAD图纸的技巧)

7、退出预览,直接打印机,发现是竖着的,太小,需要横着打印。

怎么打印cad图纸种选中的部分(打印Auto CAD图纸的技巧)

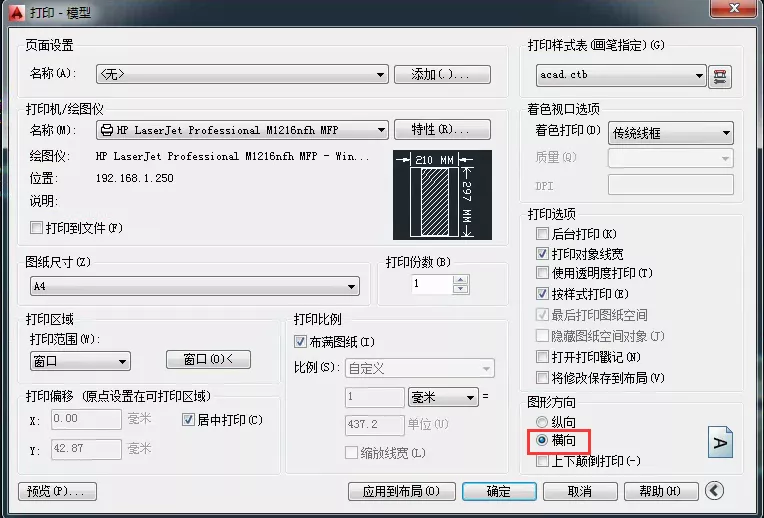

8、第二次打印的时候,预览确定是需要打印机的窗口后,将“图形方向”更改为横向。

怎么打印cad图纸种选中的部分(打印Auto CAD图纸的技巧)

9、再次预览打印,就可以了。

怎么打印cad图纸种选中的部分(打印Auto CAD图纸的技巧)

10、打印完成后,在右下角显示,完成打印和发布作业。
