什么是新奥法(新奥法施工的概念)
公路隧道的分类及组成情况
(一)、公路隧道的分类
1、按长度分
特长隧道 L>3000m, 长隧道 3000 ≥ L≥1000m,中隧道 1000>L>250m,短隧道 L≤250m •
2、按埋深分
浅埋隧道 顶部覆盖层<15~20m, 深埋隧道 顶部覆盖层≥15~20m
(二)、公路隧道的组成

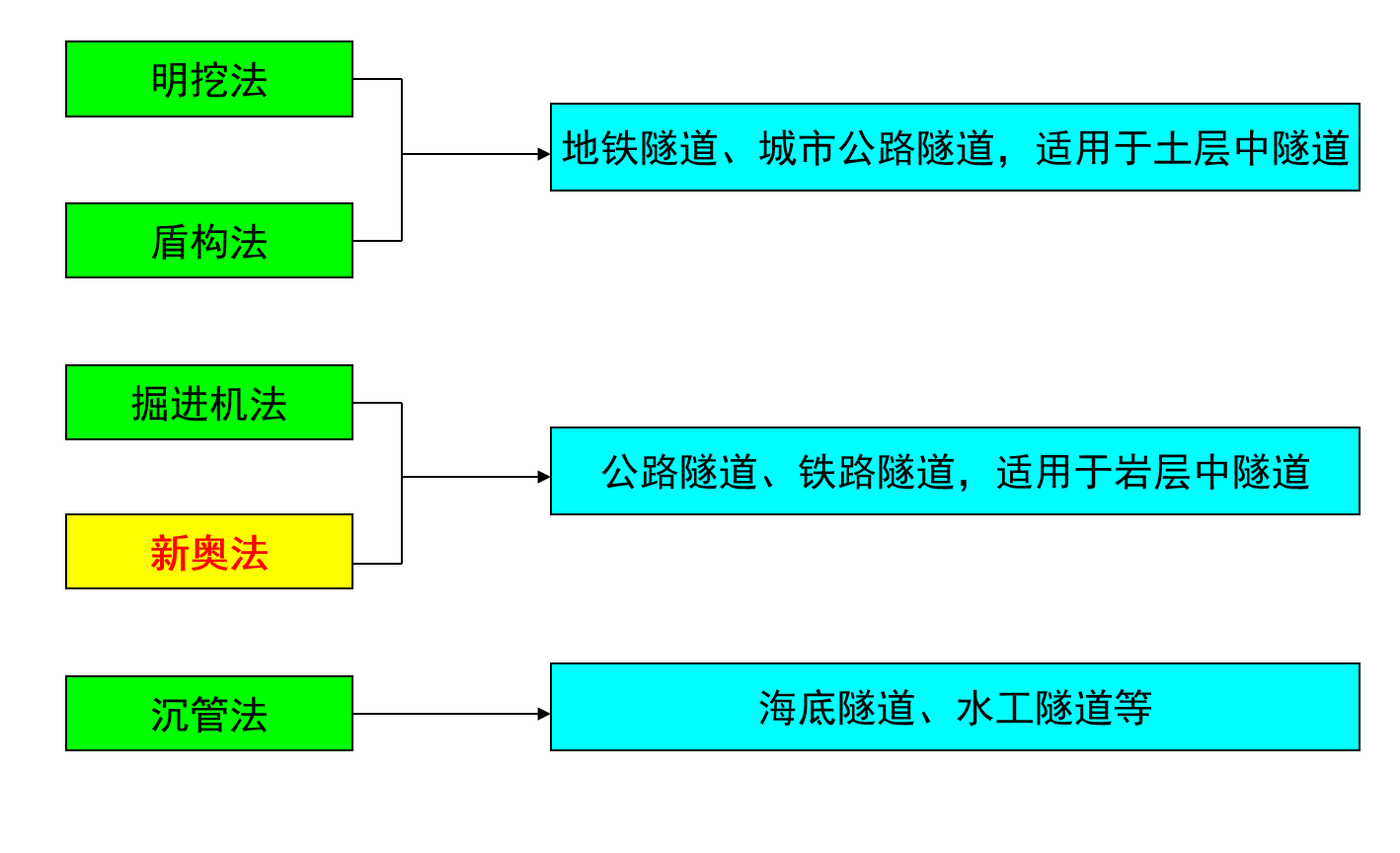

三、隧道主要施工方法
四、新奥法的基本概念
新奥法的全称是新奥地利隧道工程方法,由奥地利学者L.V.拉布采维茨创建于上世纪五十年代,在1963年正式命名为新奥地利隧道工程方法。
基本原理:充分利用围岩的自承能力和开挖面的空间约束作用,采用以锚杆和喷射混凝土为主要支护手段,及时对围岩进行加固,约束围岩的松弛和变形,并通过对围岩和支护结构的监控、测量来指导地下工程的设计与施工
替换高清大图
(二)新奥法基本概念

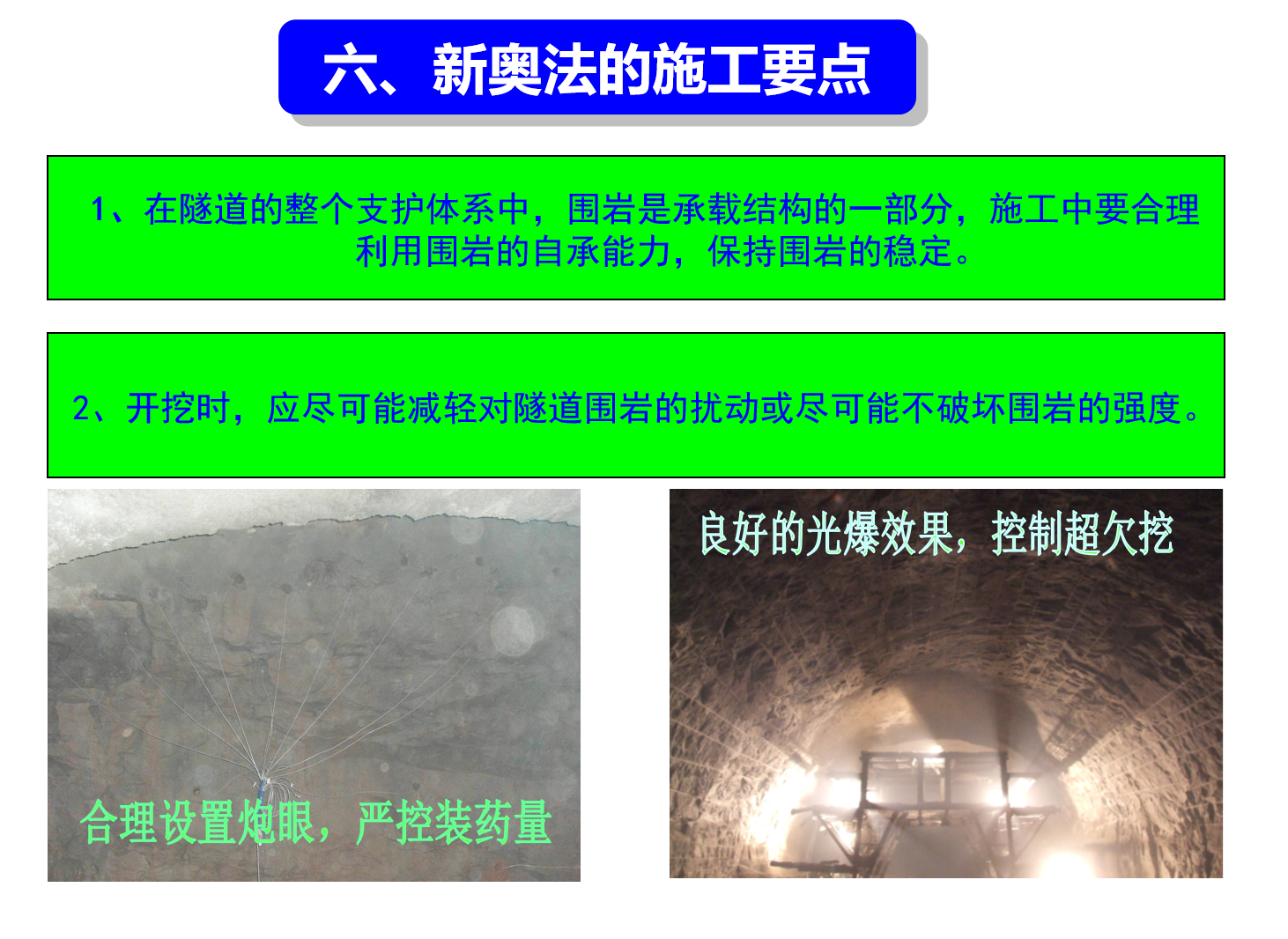

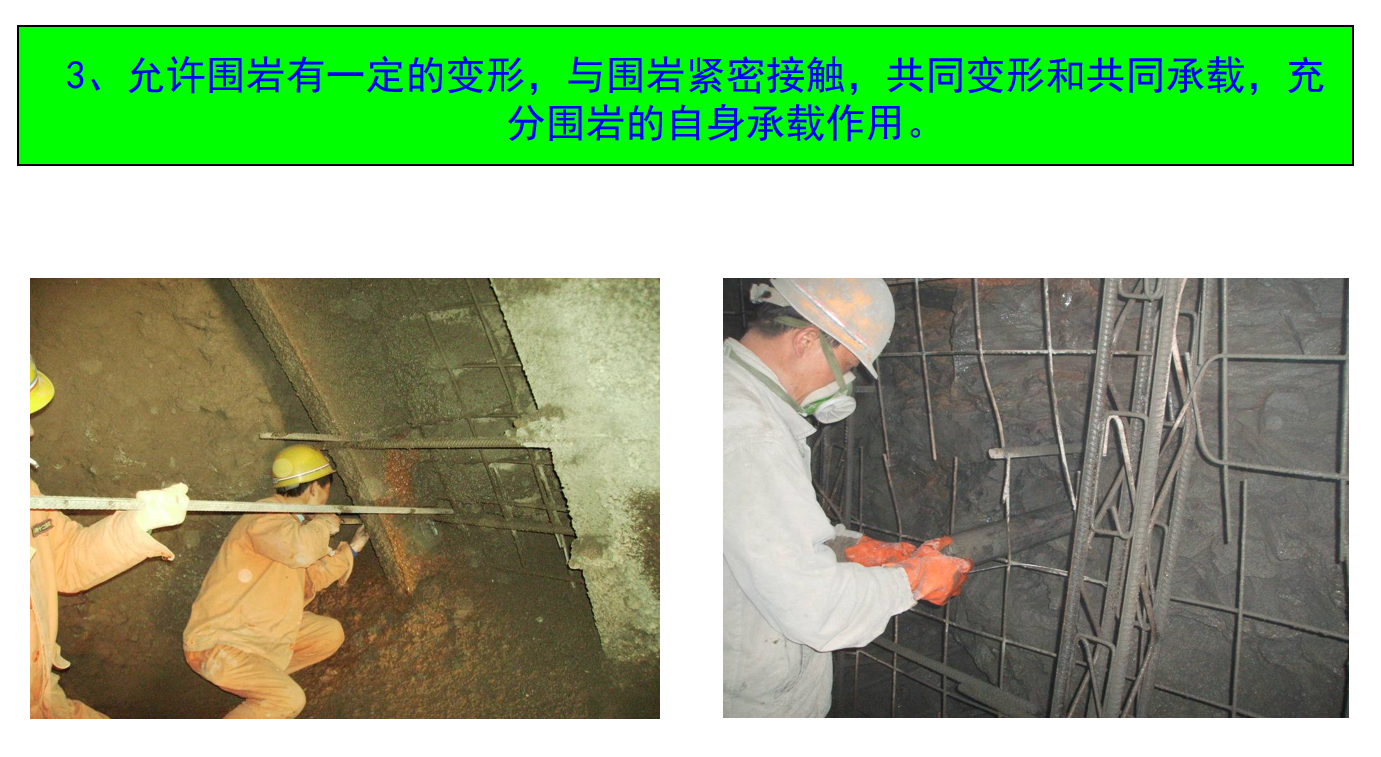

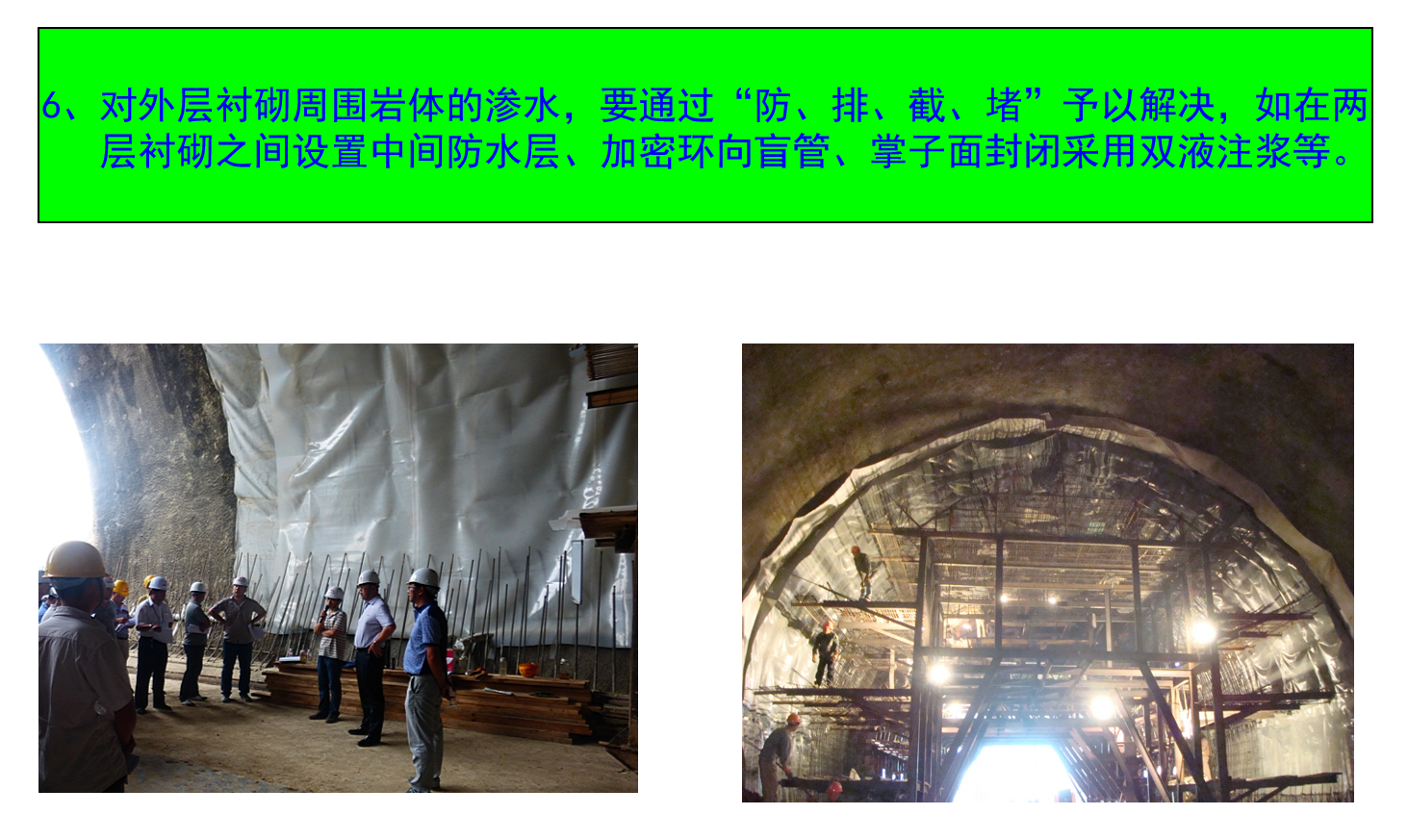

(三)新奥法施工核心理念
替换高清大图

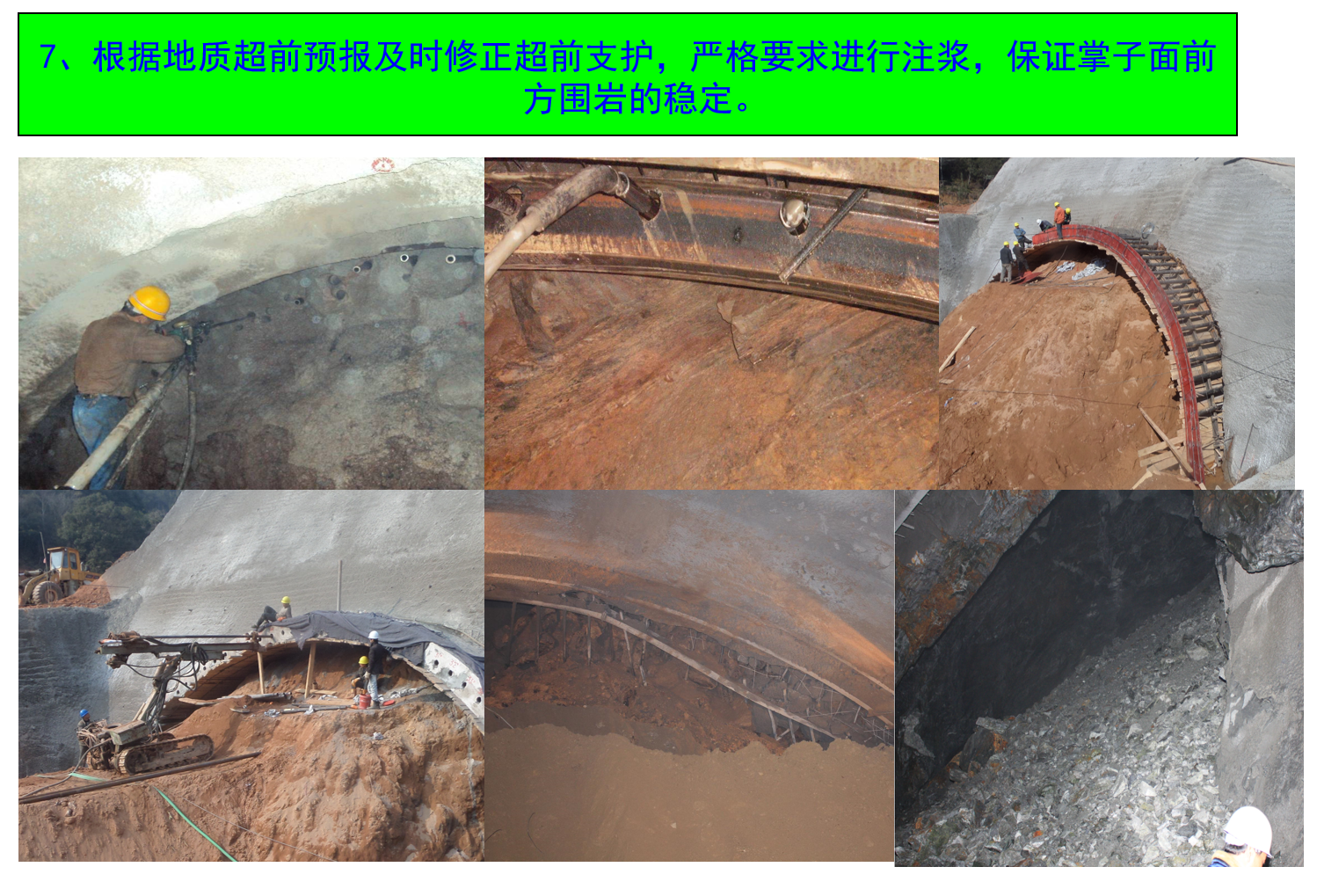

(四)对新奥法理解

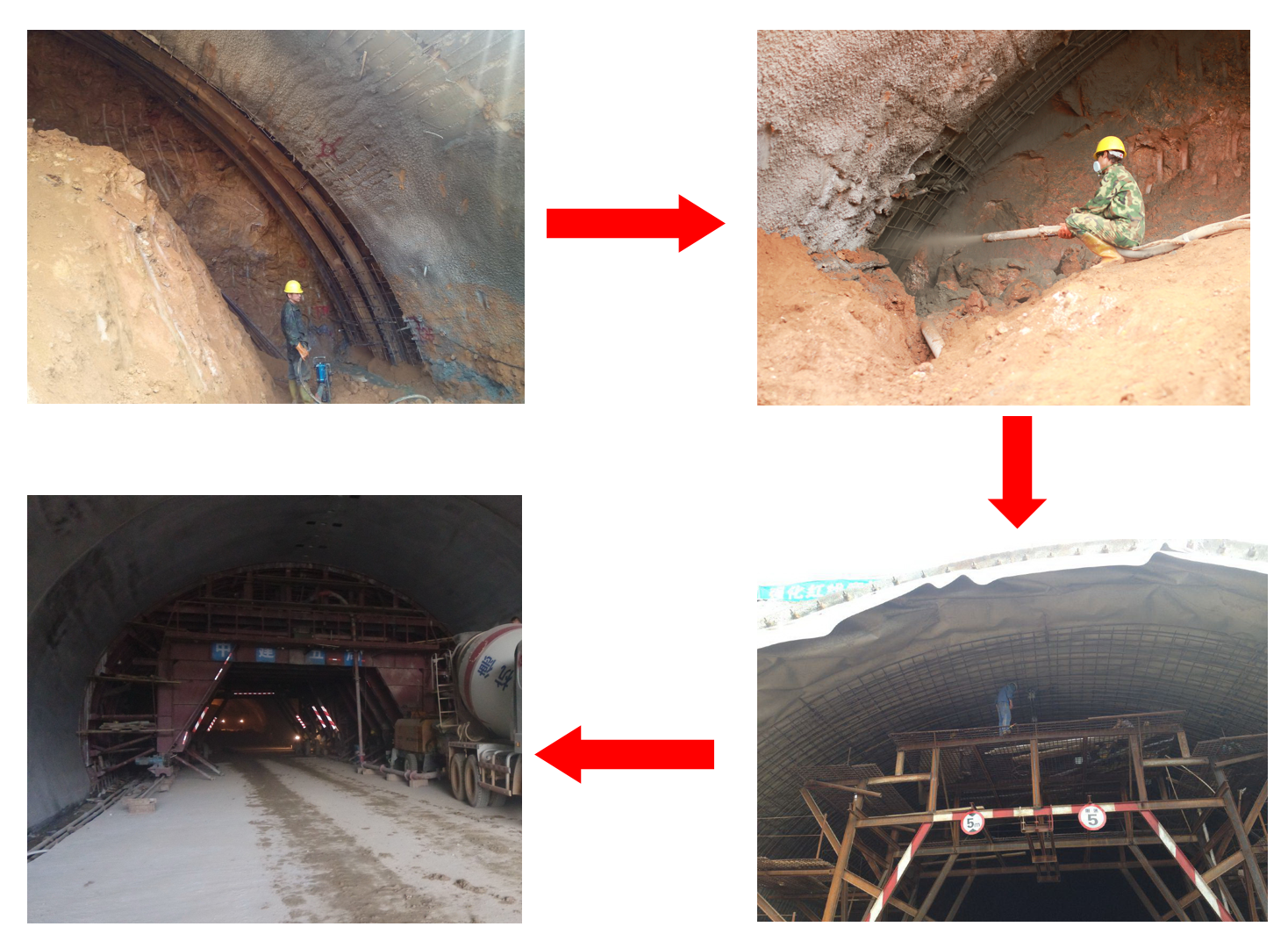

五、新奥法的主要施工方法

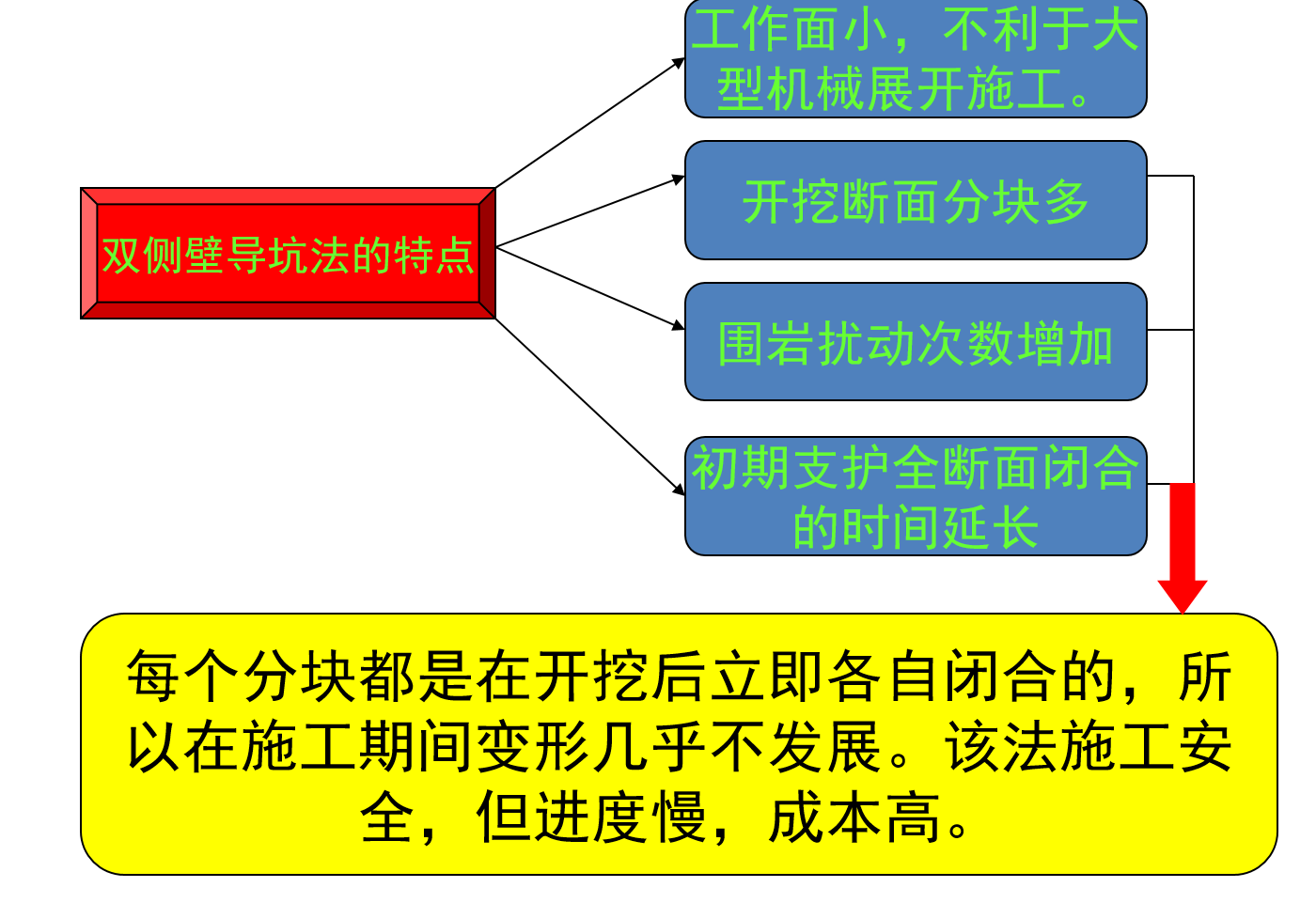

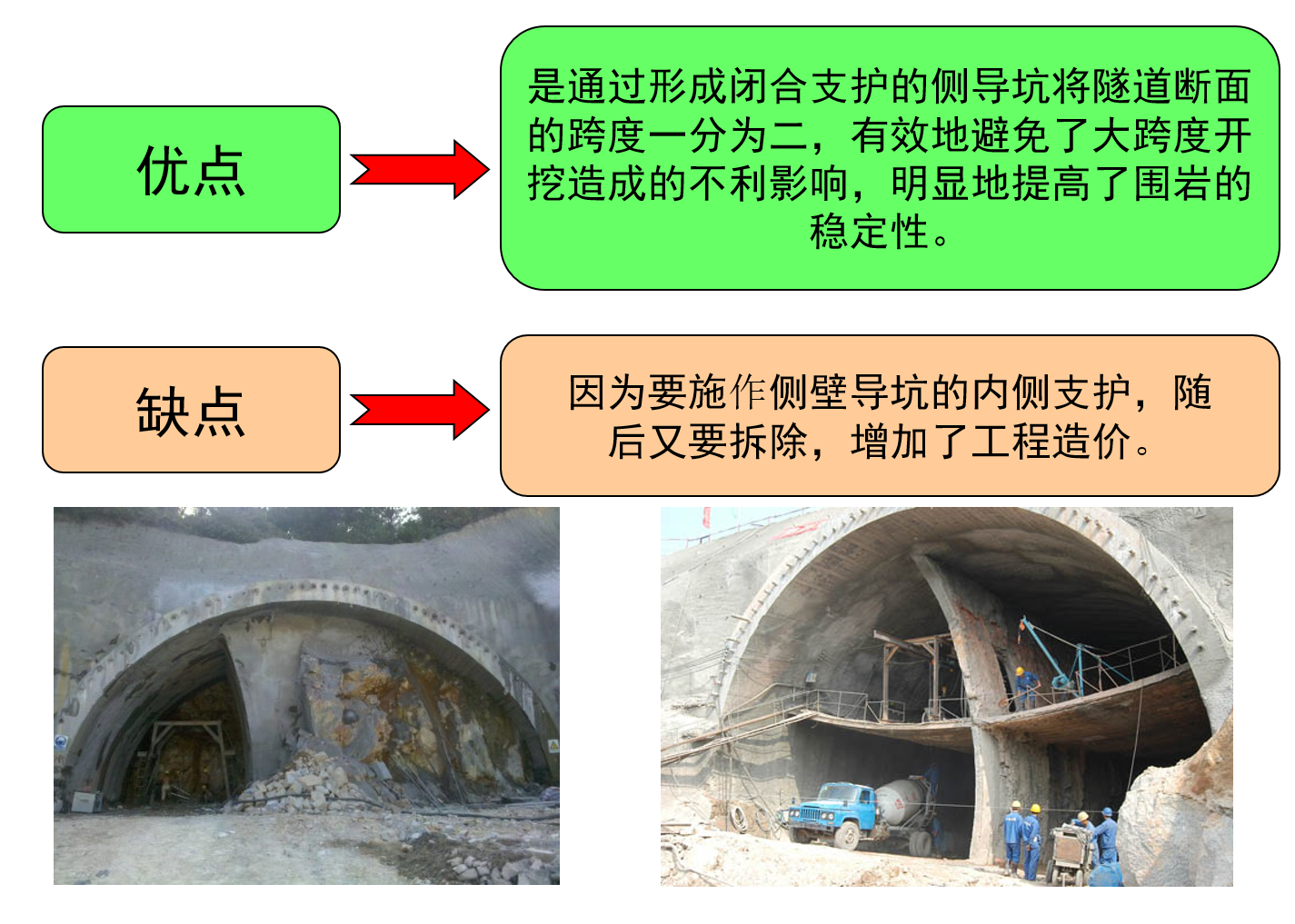

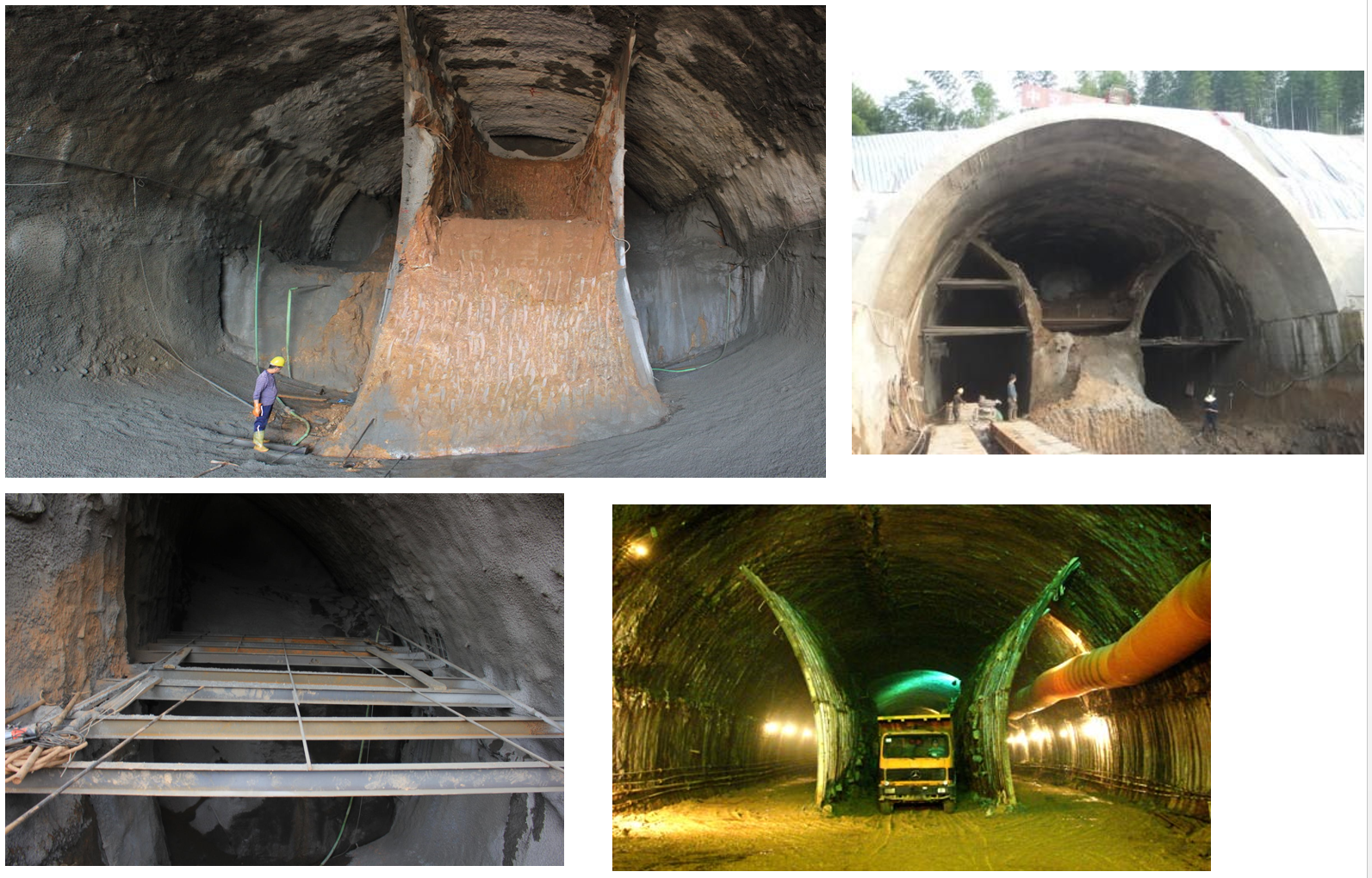

(二)双侧壁导坑法
•适用于在软弱围岩中,当隧道跨度更大(如三车道公路隧道等)或因环境要求,且要求严格控制地表沉陷地段。导坑尺寸拟定的原则同单侧壁导坑法,但宽度不宜超过断面最大跨度的1/3。左、右侧导坑应错开开挖,以避免在同一断面上同时开挖而不利于围岩稳定。
替换高清大图
(三)台阶法

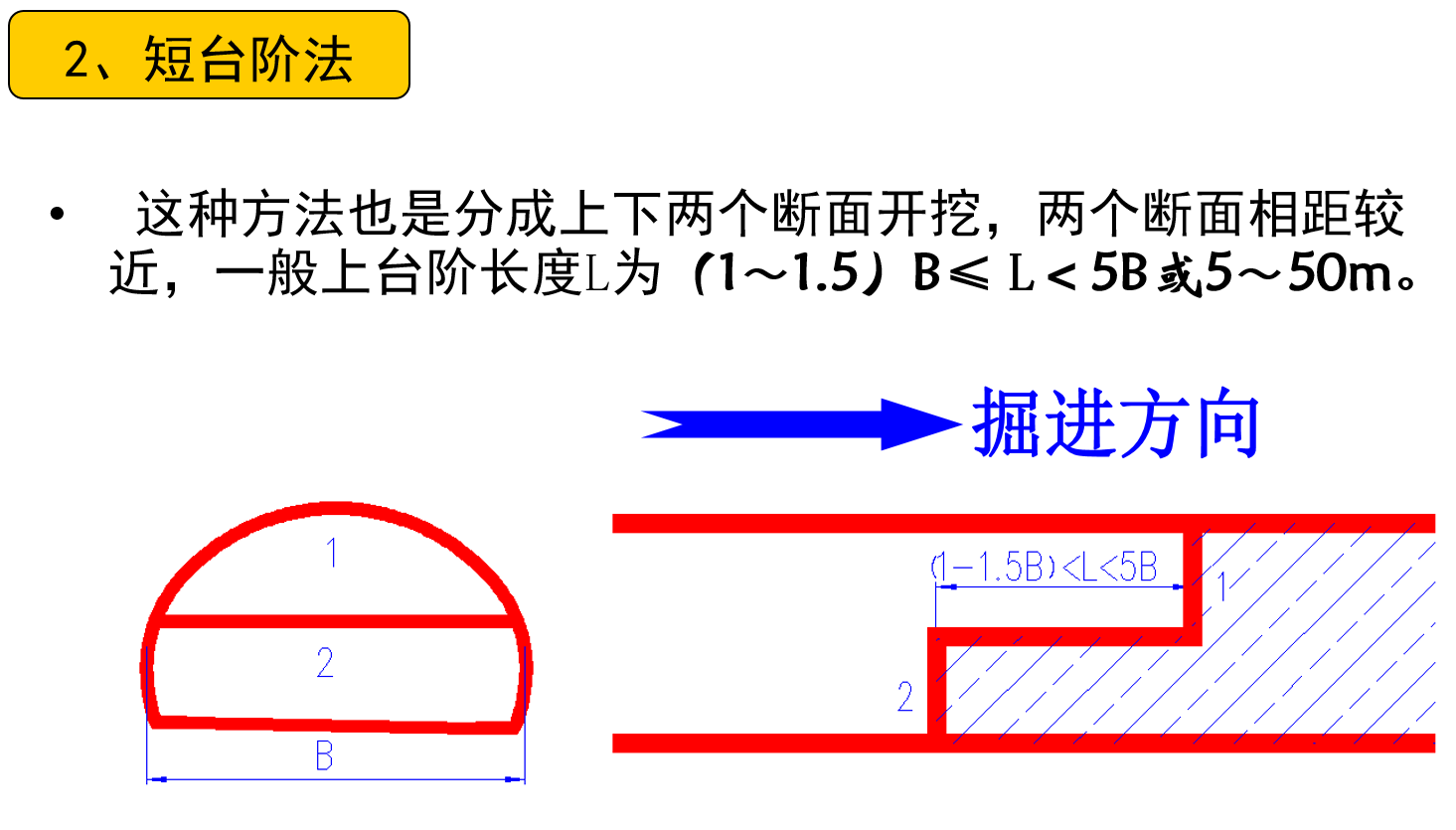

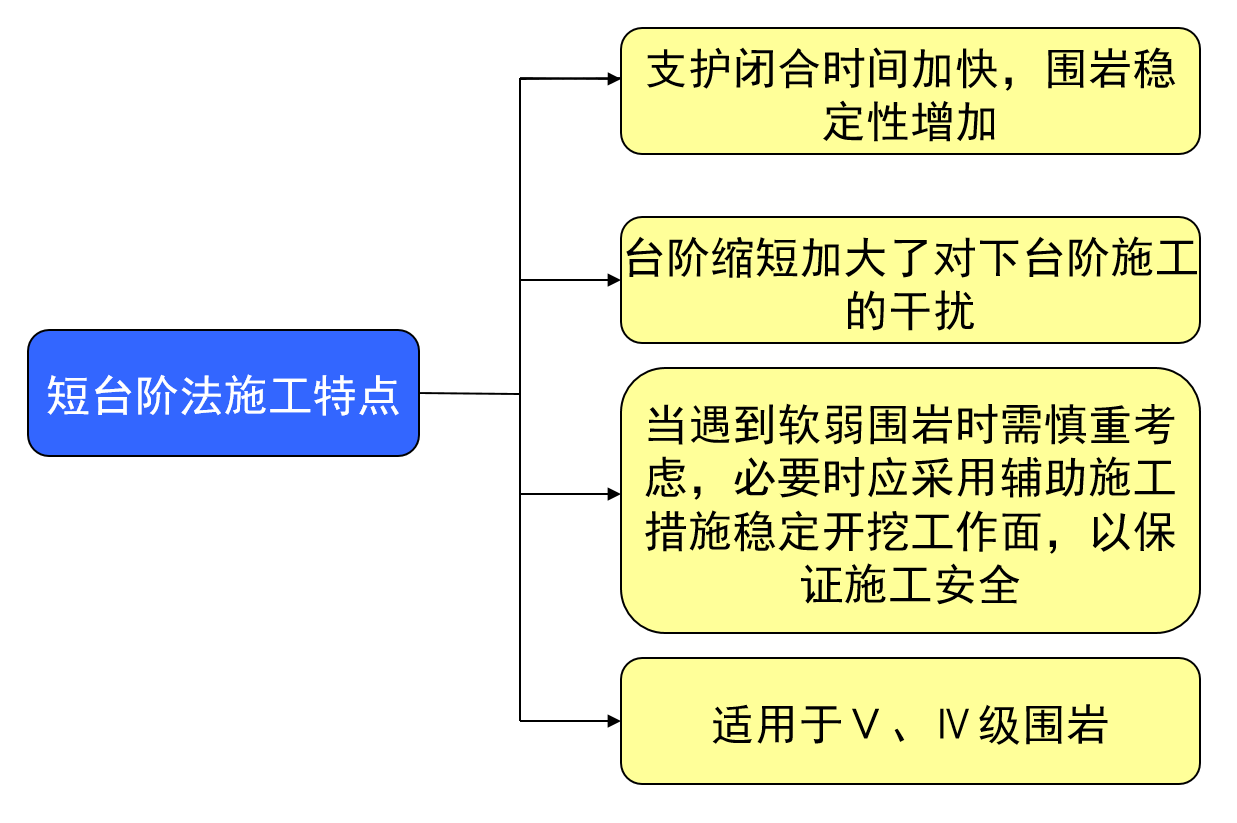

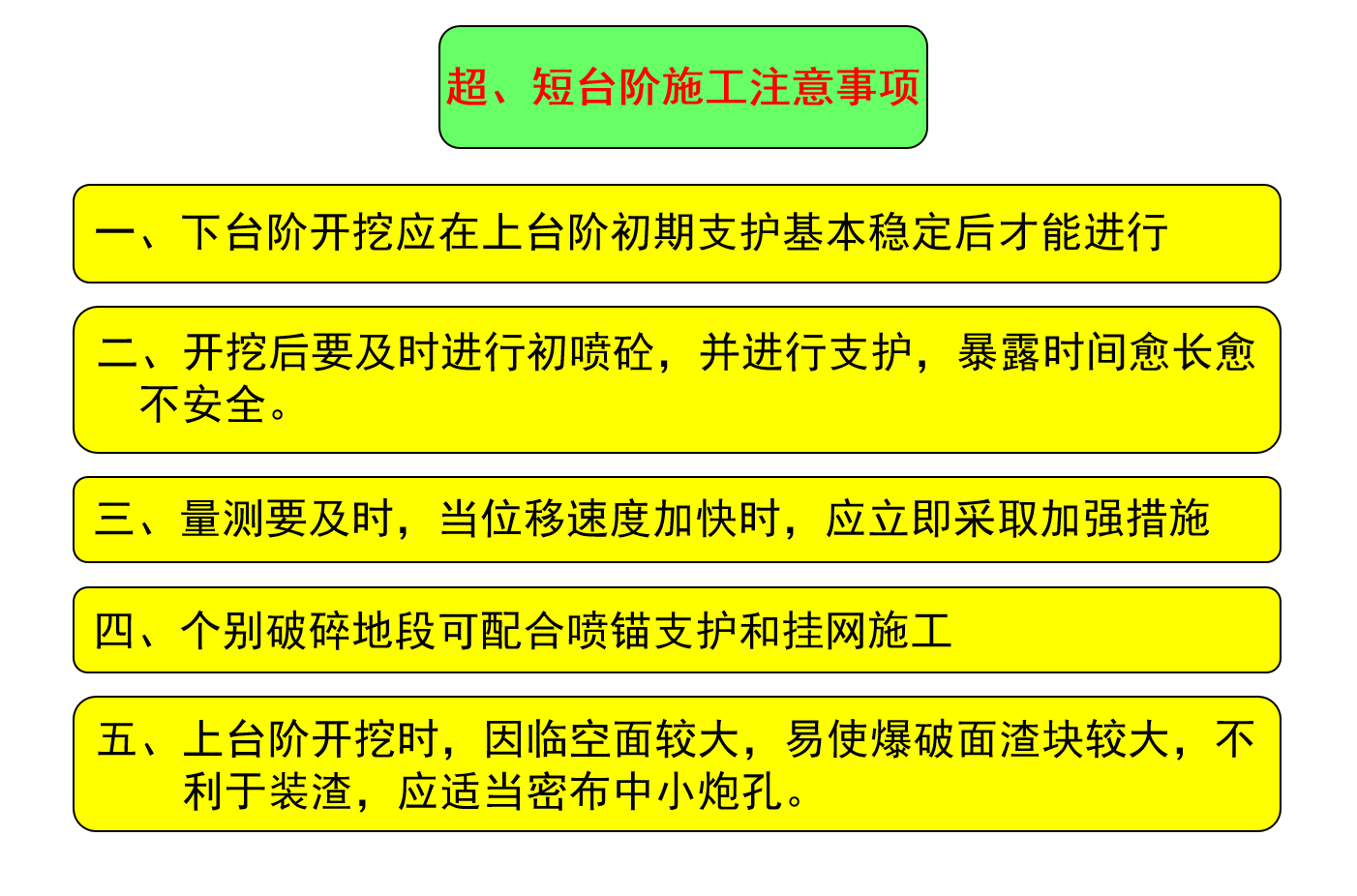

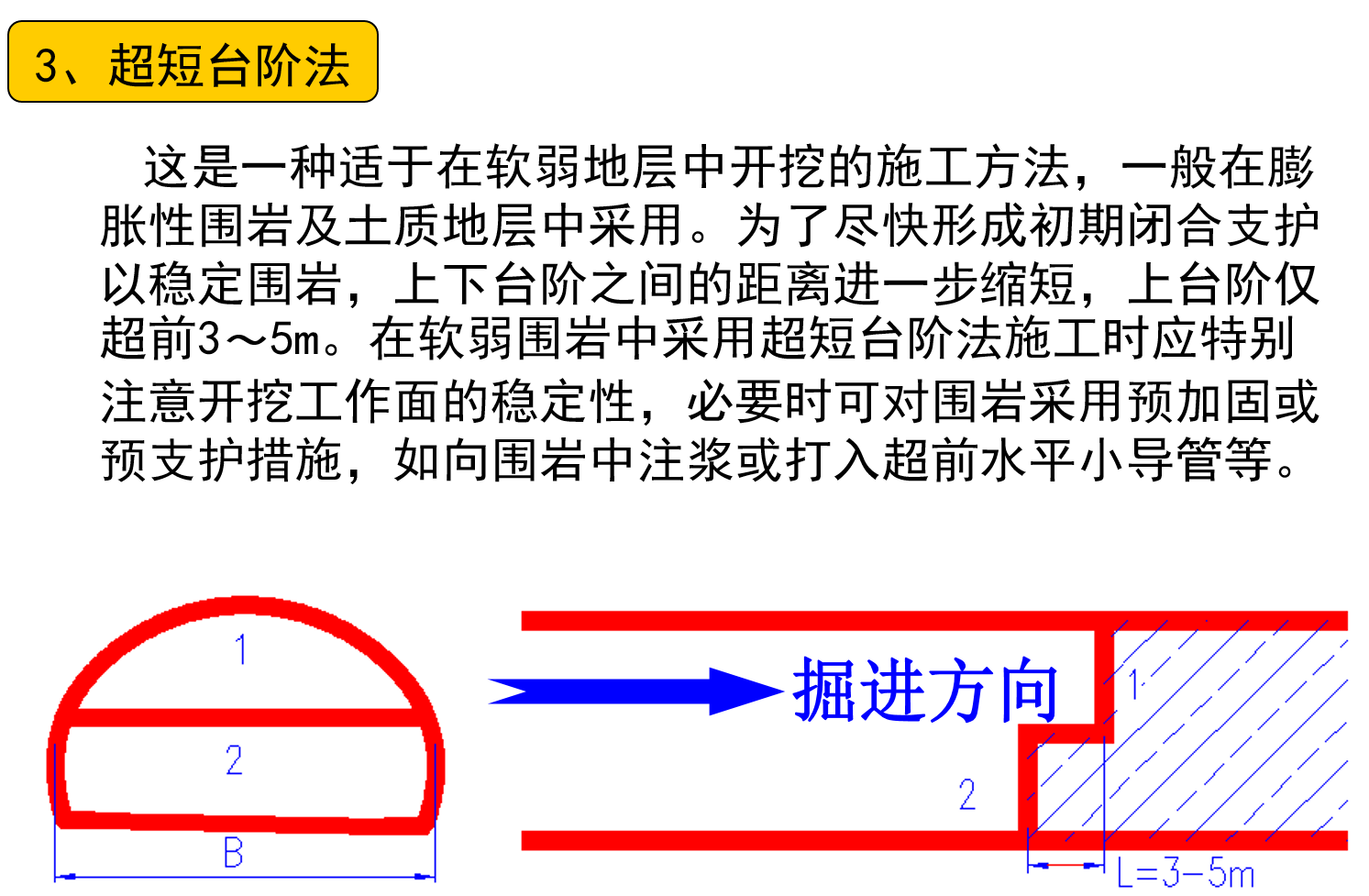

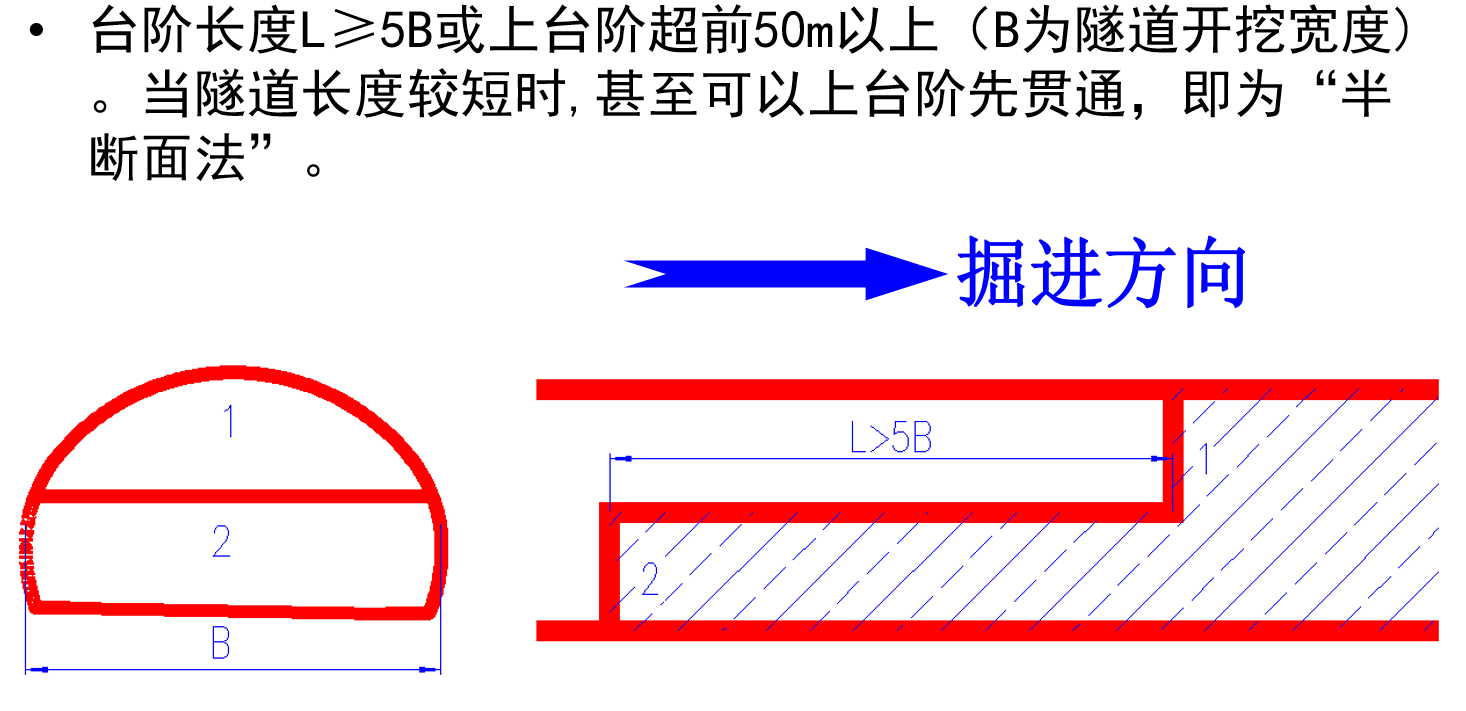

•台阶法是新奥法中适用性最广的施工方法,多适用于Ⅳ、Ⅴ级围岩中。它将断面分成上半断面和下半断面两部分分别进行开挖,随着台阶长度的调整,它几乎可以用于所有的地层。根据台阶的长度,它有长台阶法、短台阶法和超短台阶法三种方式。

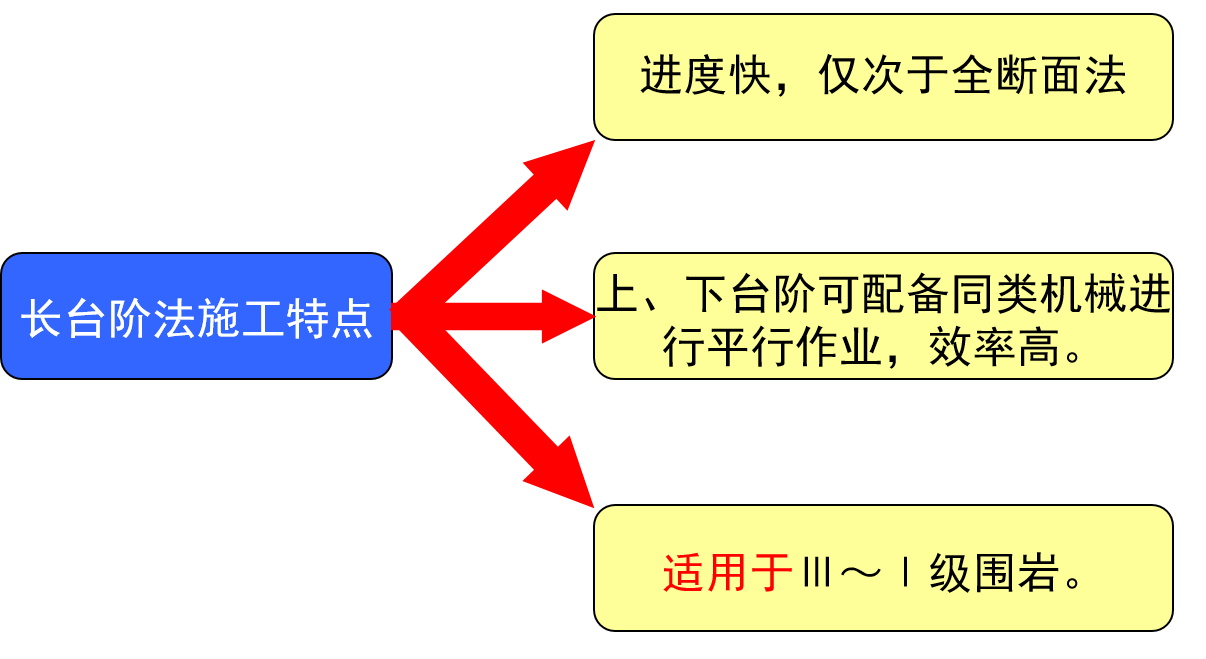

1、长台阶法
(四)环形开挖留核心土法

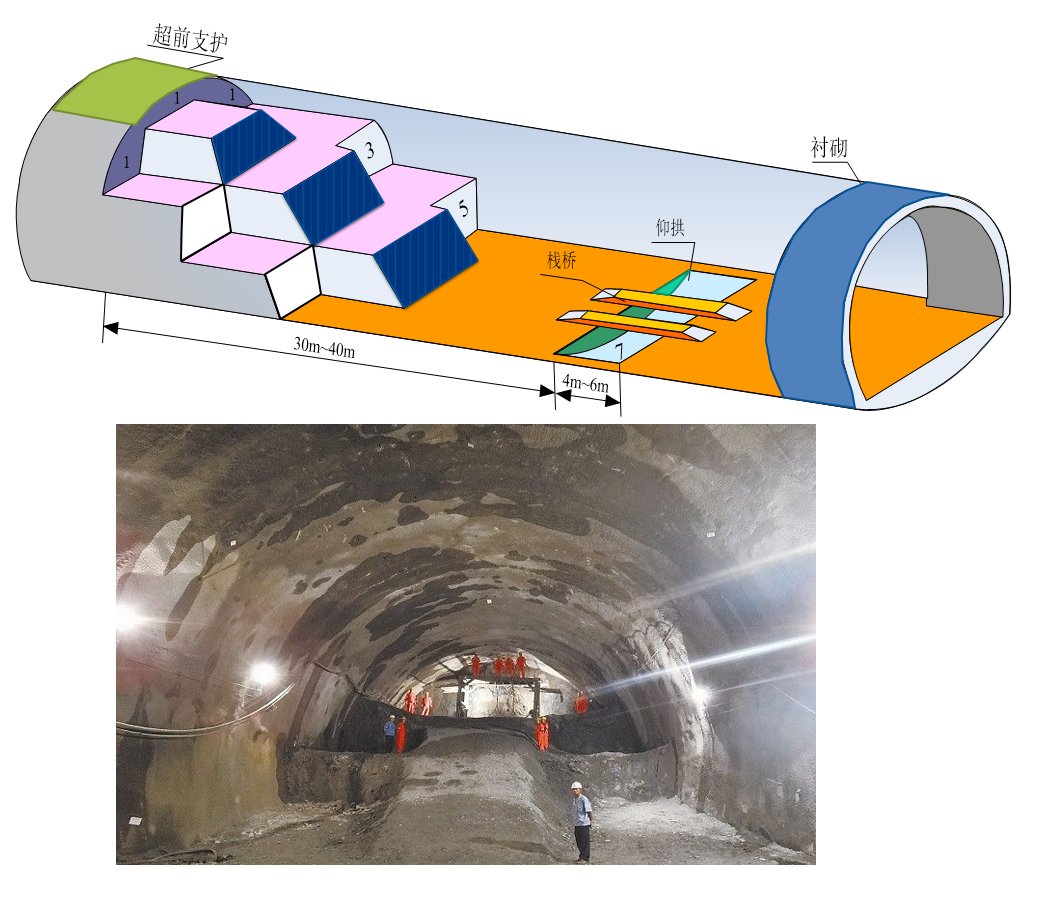

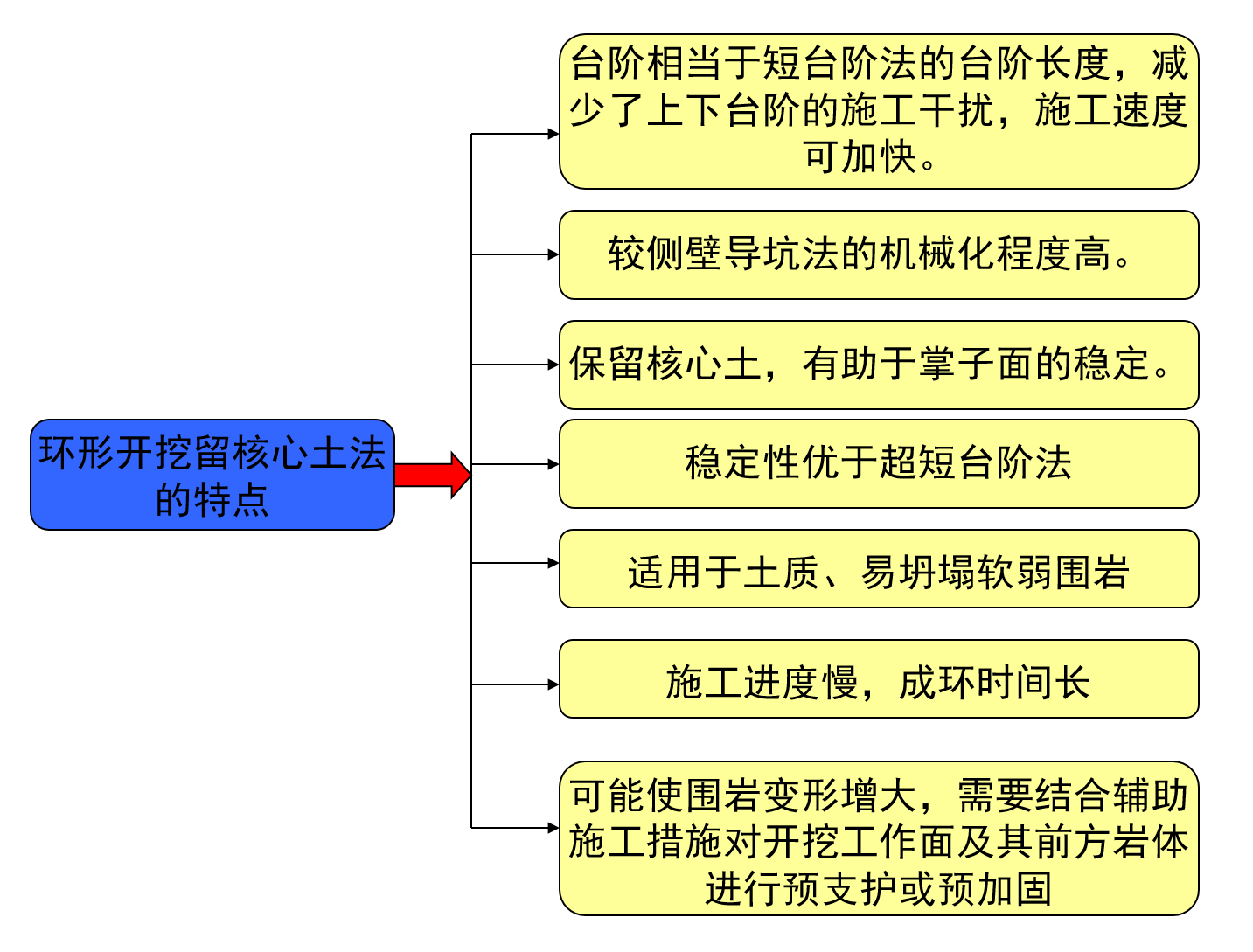

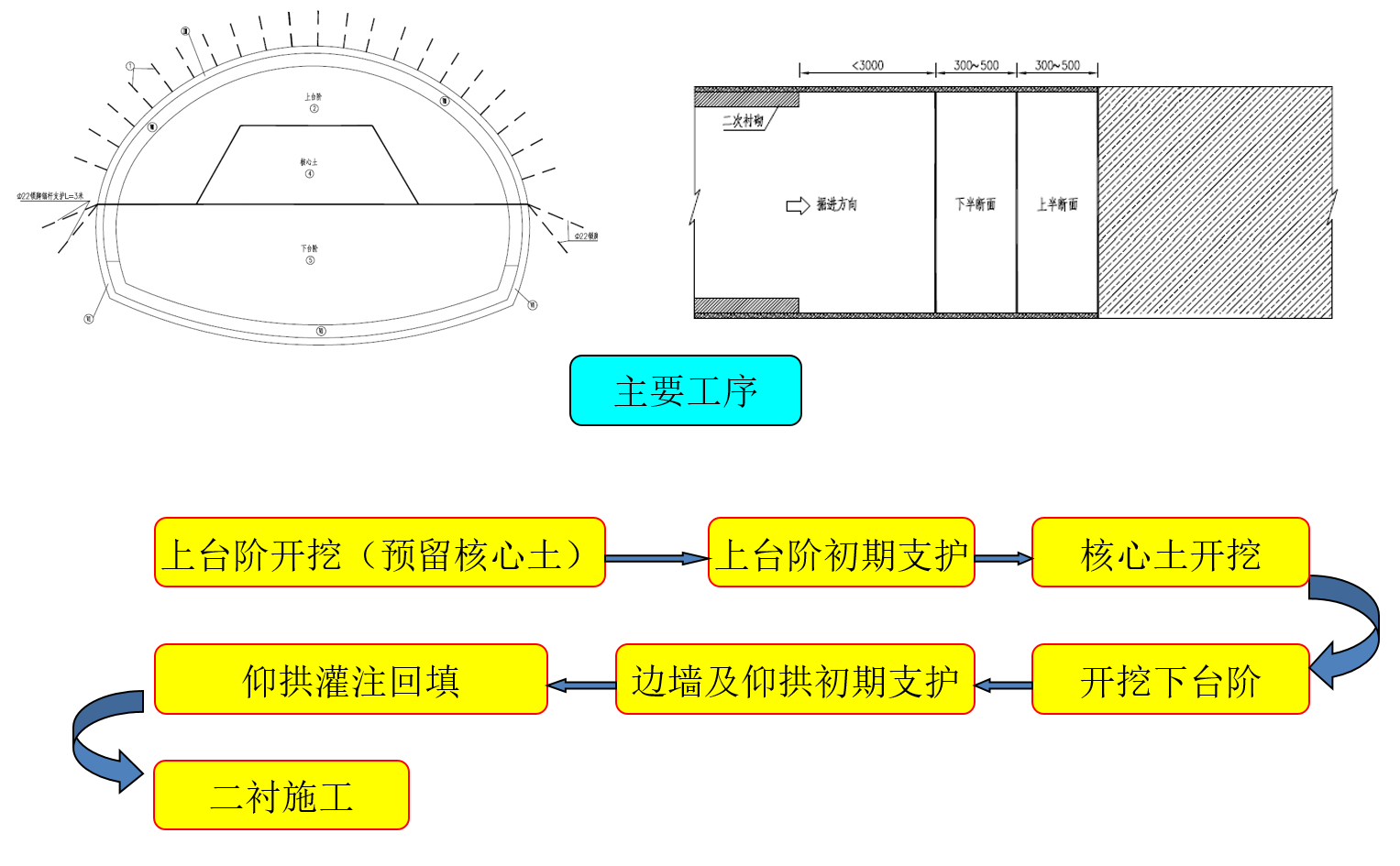

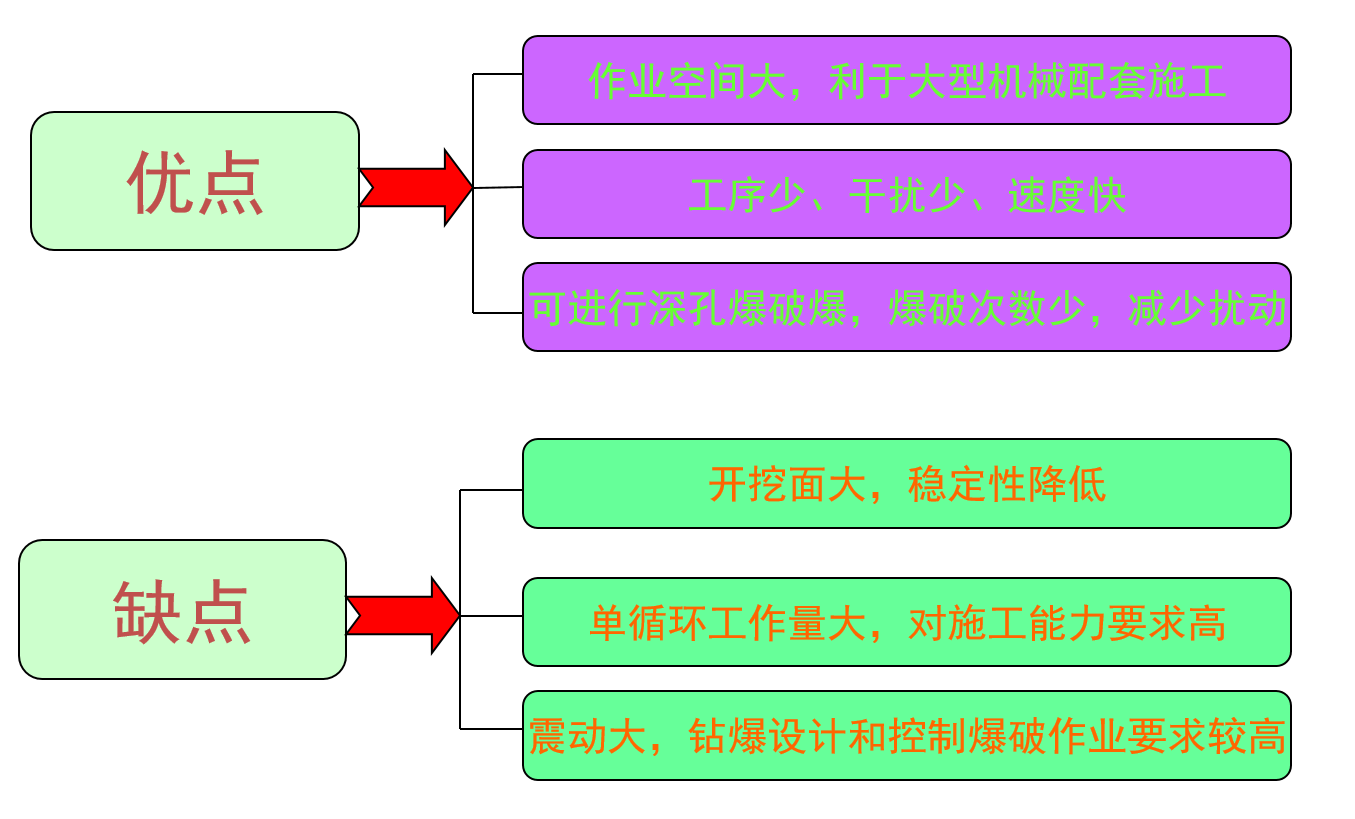

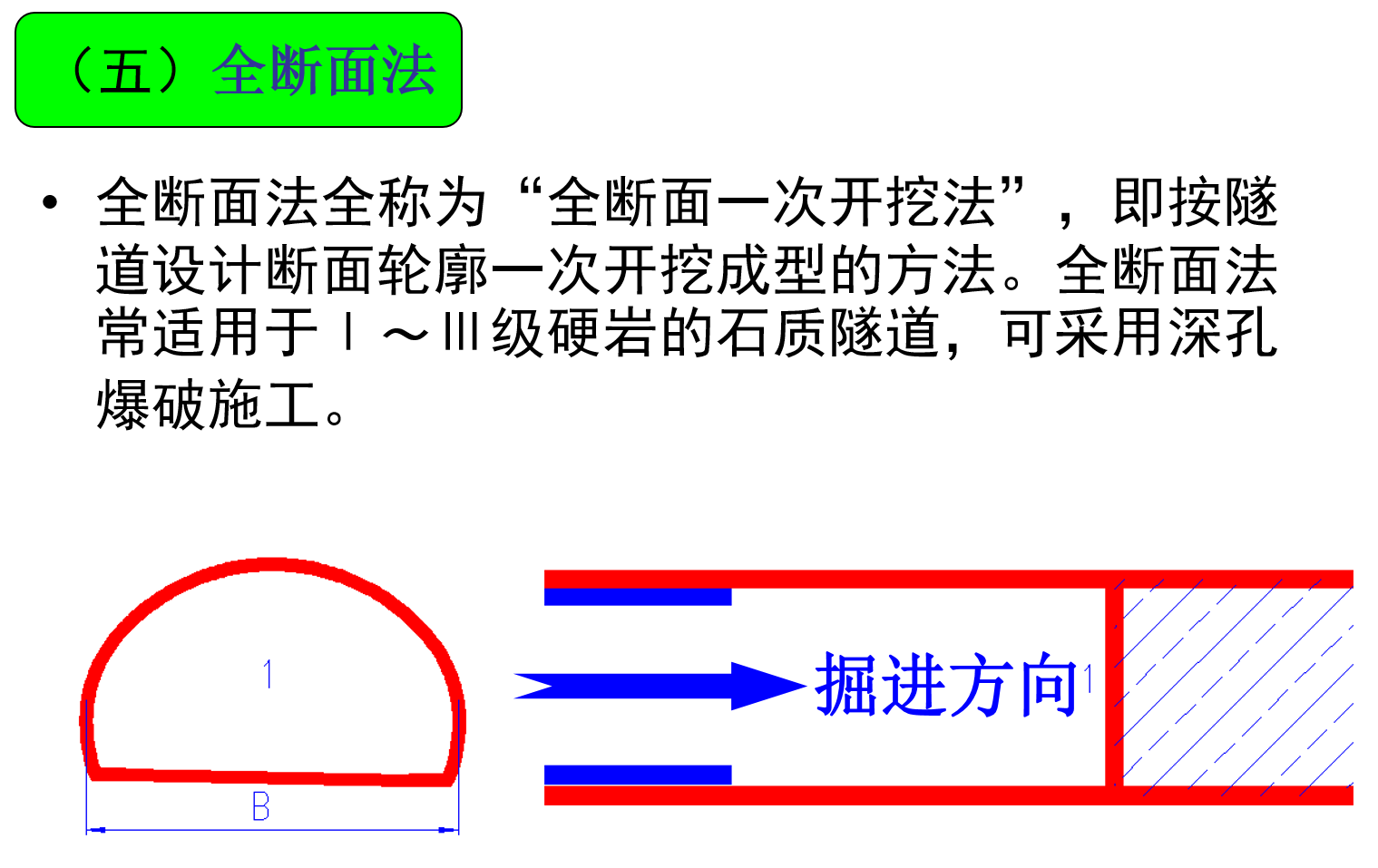

适用于一般土质或易坍塌的软弱围岩地段。上部核心土可以支挡开挖工作面,增强开挖工作面的稳定,施工安全性较好。一般环形开挖进尺为0.5m~1.0m,不宜过长,上下台阶可用单臂掘进机开挖。核心土留设一般长度为3~5m,以掌子面稳定为原则。
