端子接线图怎么标注（端子接线图的技术要求）
1目的
规范成套设备和其组成部分的设备（装置）上的接线端子及导线的标记；
规定用于绝缘导线的标记识别系统；
规定接线端子的标记方法；
主要为便于安装配线、检查和现场维护等。
2适用范围
本规定适用于公司成套设备和其组成部分的设备（装置）中所用接线端子、导线的标记和识别电气设备及其器件的导线、接线端子。
3引用标准
GB4884-85绝缘导线的标记
GB4026/T-2004设备端子和特定导体端标识
及字母数字系统的应用通则
4术语和定义
4.1识别标记
标在导线或线束两端，必要时，标在其全长的可见部位以识别导线或线束的标记。

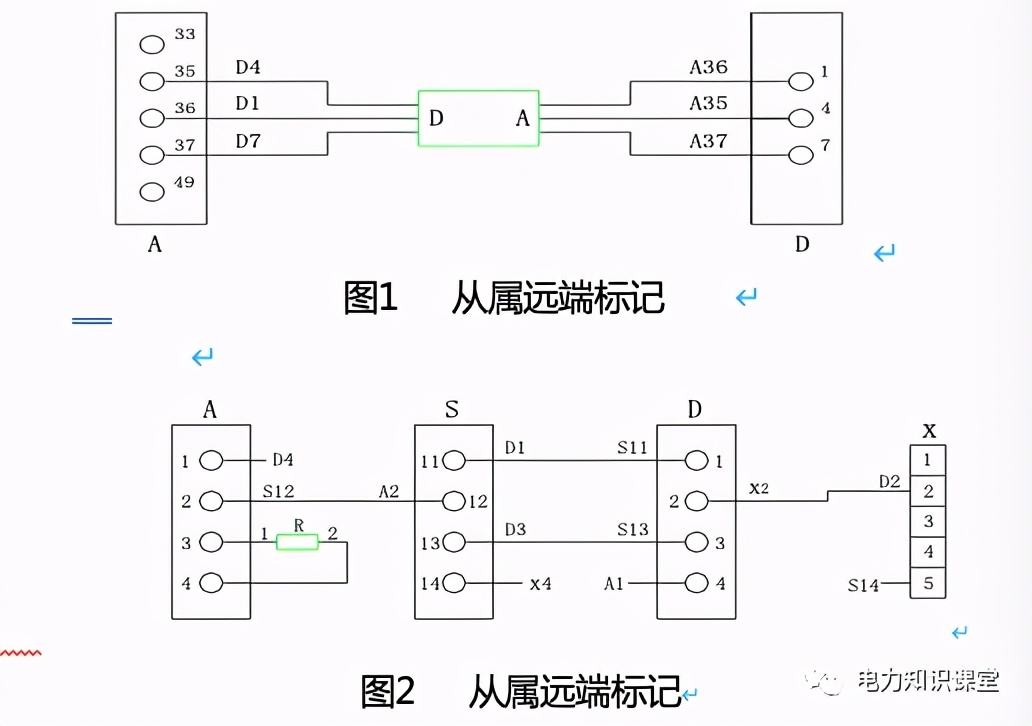

4.2从属远端标记
对于导线：导线终端的标记与远端所连接的端子的标记相同系统。
对于线束：线束终端的标记标出远端连接的设备的部件的标记系统。
4.3补充标记
一般用作主标记的补充，并且以每一导线或线束的电气功能为依据的标记系统。
4.4相位标记
表明导线连接到交流系统的某一相的补充标记。
4.5极性标记
表明导线连接到直流电路的某一极性的补充标记。
4.6接线端子标记
电器件（如电阻器、熔断器、继电器、变压器、接触器、旋转电机等）和这些器件组成的设备（如电动机、控制设备等）的接线端子，采用大写字母或数字标记。
5导线标记原则
5.1导线的识别标记必须标在导线两端，使用线号机打印在白色套管上。
5.2主标记选用：从属远端标记。
5.3导线可以带有补充标记。
5.4主标记系统的应用
从属远端标记：便于查找故障点及维护，但需要接线图或接线表以便拆下之后重新连接。

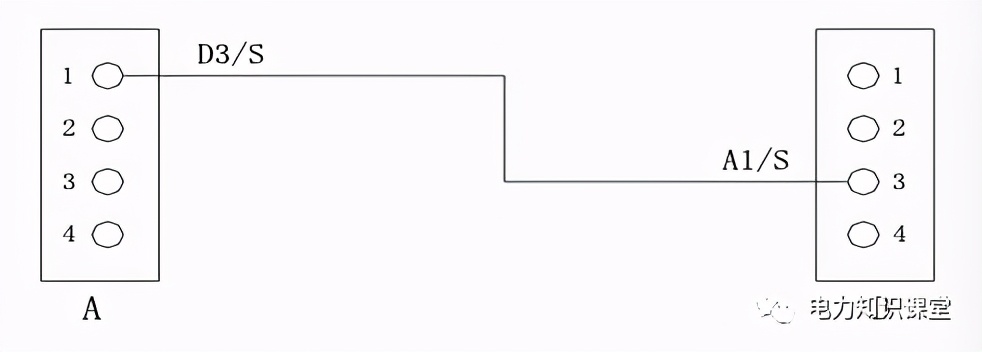

图3从属远端主标记和补充标记
5.5.1.功能标记
分别考虑每一导线的功能（例如：位置表示、电流和电压的测量等）的补充标记。或者一起考虑几个导线的功能（例如：信号、测量电路等的补充标记）。
5.5.2相位标记采用大写字母或数字或两者兼用表示相序。
交流系统中的中性导体必须用字母N标明。（详见表1）
5.5.3极性标记
1. 用符号标明直流电路导线的极性时，应采用下列标记： 2. 正极用+； 3. 负极用-； 4. 直流系统的中间点导体用M标明。（详见表1） 注：如果负极标记与字符有可能发生混淆，则负极标记应使用放在括号
内的用“(-)”来表示。

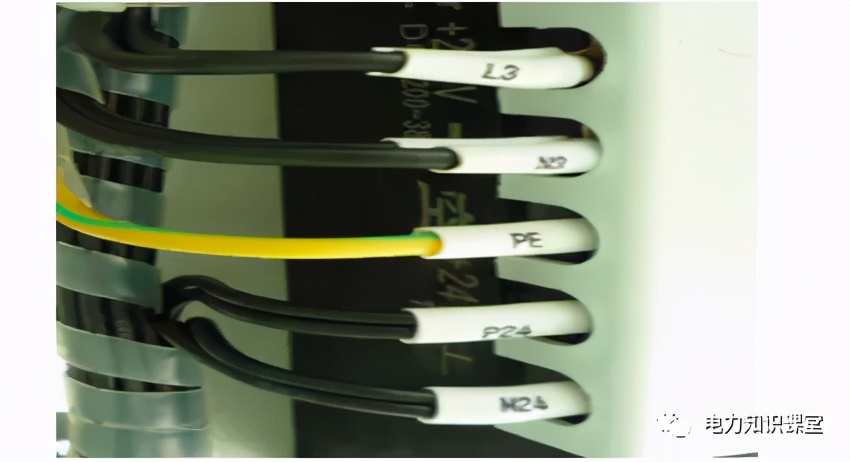

6导线标记的排列
导线标记的排列应便于阅读。要求排列成行，必要时允许成列。排列相对位置应符合从属远端标记/补充标记（如果有），并且应从上到下，从左到右。
图4导线上标记排列
7 接线端子标记方法

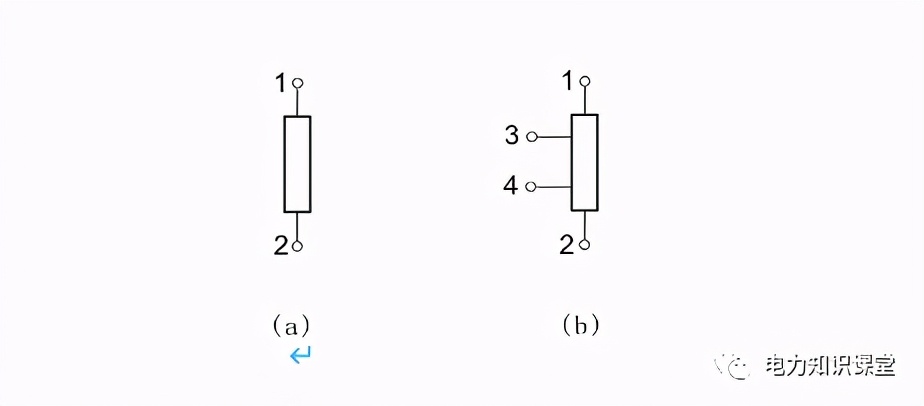

a.单个元件的两个端点采用连续的两个数字标记，奇数数字小于偶数字，如图5（a）所示。
b.单个元件的中间各端点的数字采用大于两端点的自然递增数字，且从较小数字的端点处开始标记，如图5（b）所示。
图5 接线端子标记

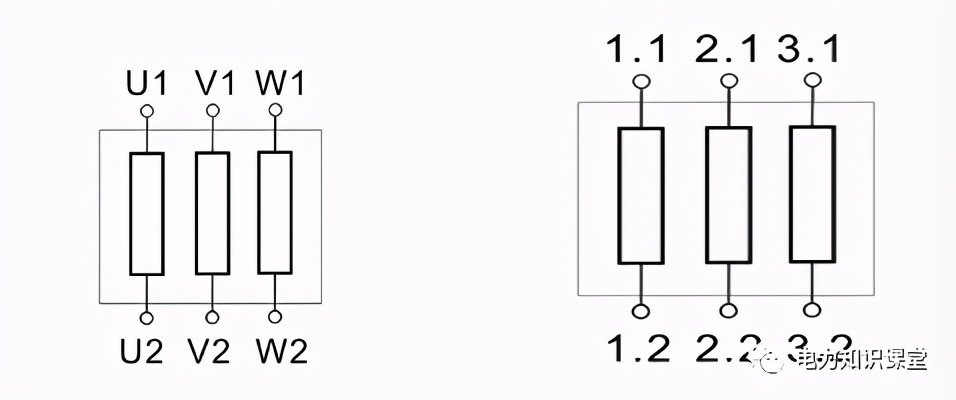

c.在动力线路里几个相似电器件组成一组时，各端子可用字母数字标记，如图6所示
图6 带六个接线端 图7 带六个接线端子
子的三相电器 的三个元器件
d.几个元器件组成一组时,在仅用字母或数字标记的字符中，需在两者之间加以圆点“.”，如图7；
当不致引起混淆时，可直接用字符组如11、12、22等标记。

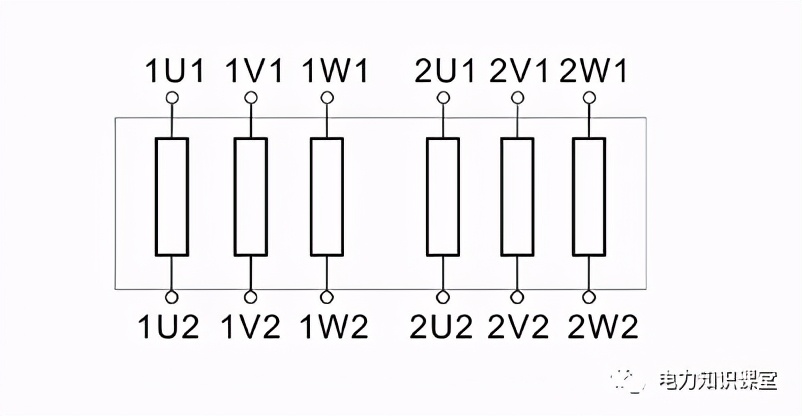

e.同类的元件组用相同字母标记时，应在字母前冠以数字加以区别，
如图8所示。
图8 包括两组各有3个元件
6个接线端子的三相电器

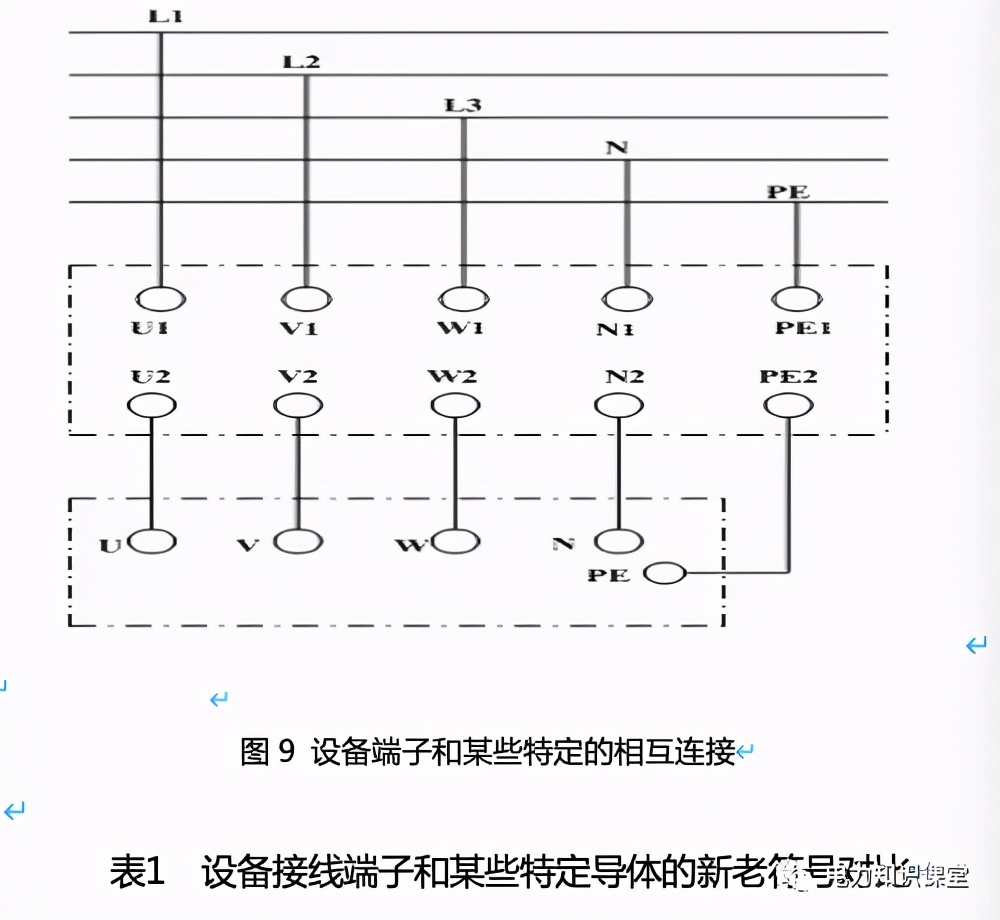

8 与特定导体相连接的设备端子和特定导体终端的标志，应采用表1所列的新符号字母标记，如图9所示
旧符号
新符号
导体终端的标识
设备端子标志
特定导体
特定导体
导体终端的标识
设备端子标志
图形符号
交流系统电源导体
交流导体
L1
U
第1相
第1线
L1
U
L2
V
第2相
第2线
L2
V
L3
W
第3相
第3线
L3
W
N
N
中性线
中性导体
N
N
直流系统电源导体
直流导体
L+
C
正极
正极
L+
+或C
L‑
D
负极
负极
L-
-或D
—
M
M
中间线
中间点导体
M
M
PE
PE
保护导体
保护导体
PE
PE
PEN
--
PEN导体
PEN导体
PEN
PEN
E
E
接地导体
PEM导体
PEM
PEM
PEL导体
PEL
PEL
TE
TE
低噪声接地导体
功能接地导体
FE
FE
MM
MM
机壳或机架连接
功能等电位联结导体
FB
FB
CC
CC
等电位连线
功能等电位联结导体
8 使用的字体
标记的字体选用Swis721 BT，字高为2.5mm或3.5mm。
注：本技术要求不包括电缆线标记。
