手工制作电磁铁的过程
制作电磁铁的目的
1电磁铁可以用于取料机构，吸取铁质的工件。
2电磁铁可以用于设计夹爪机构的动力源，夹爪对工件进行抓取。
首先给大家看一下测试用电磁铁成品的运行效果
制作电磁铁需要的原料，以及工具如下：

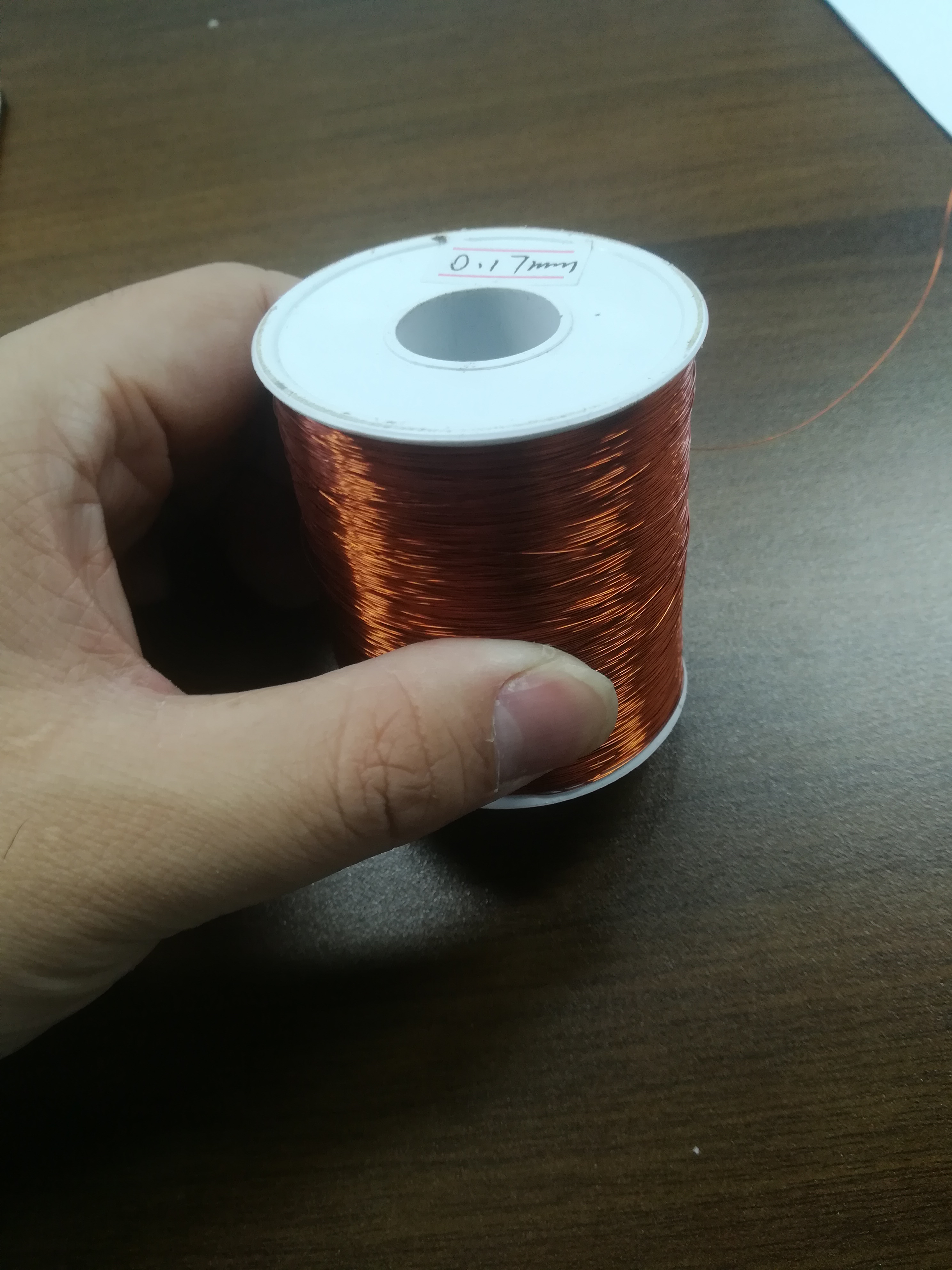

A. 漆包线（演示使用的是0.17毫米直径漆包线）
B. 铁心棒料（演示使用的是电工软铁普通级别，直径16毫米，长度15厘米）
C. AB胶

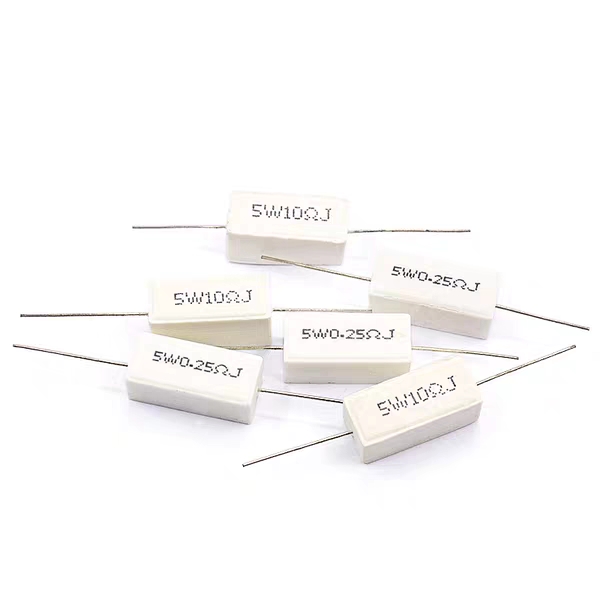

D. 水泥电阻（阻值小，功率大，易散热，便宜）
E. 普通导线（0.5平方毫米）
F. 断路器

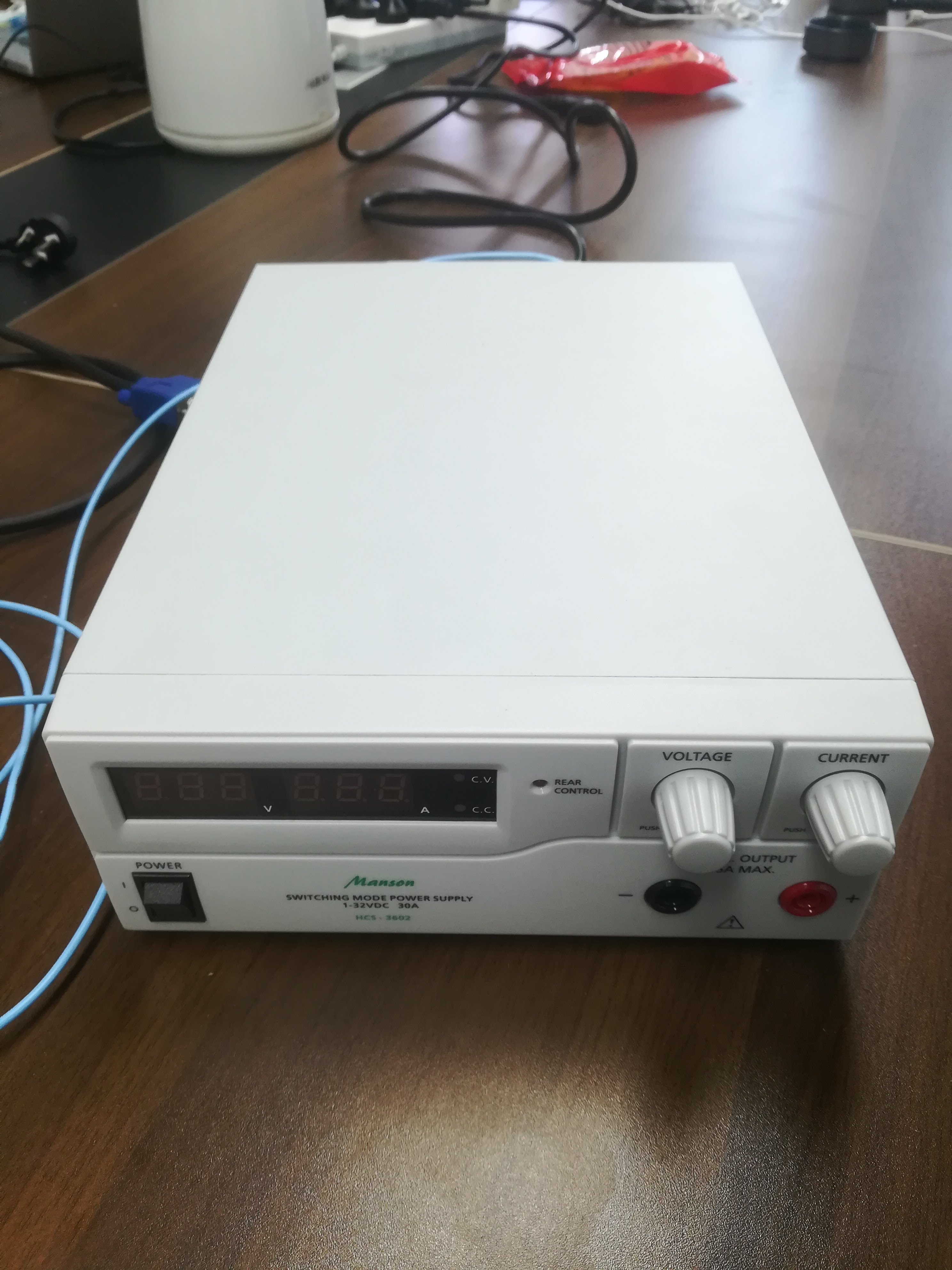

G. 可调电压电流的直流电源
H. 开关电源（24VDC）
首先确认制作电磁铁的参数，1距离电磁铁表面XX间距可以产生xx的吸力。2电磁铁的尺寸要求。3电磁铁头部的形状（有关于被吸取工件的形状）。
明确要求后就可以开始制作电磁铁了，首先预估铁芯尺寸，选用铁芯材质（一般选用电工软铁或者硅钢棒），以及绕线（漆包线）的直径（直径直接决定了电磁铁可以承受的最大电流，电流达到最大值回熔断漆包线）。绕线的匝数按经验预估，一般几百圈到数千圈（我直接选用400圈进行测试，看吸力是否可以达到然后调整线圈的匝数）。

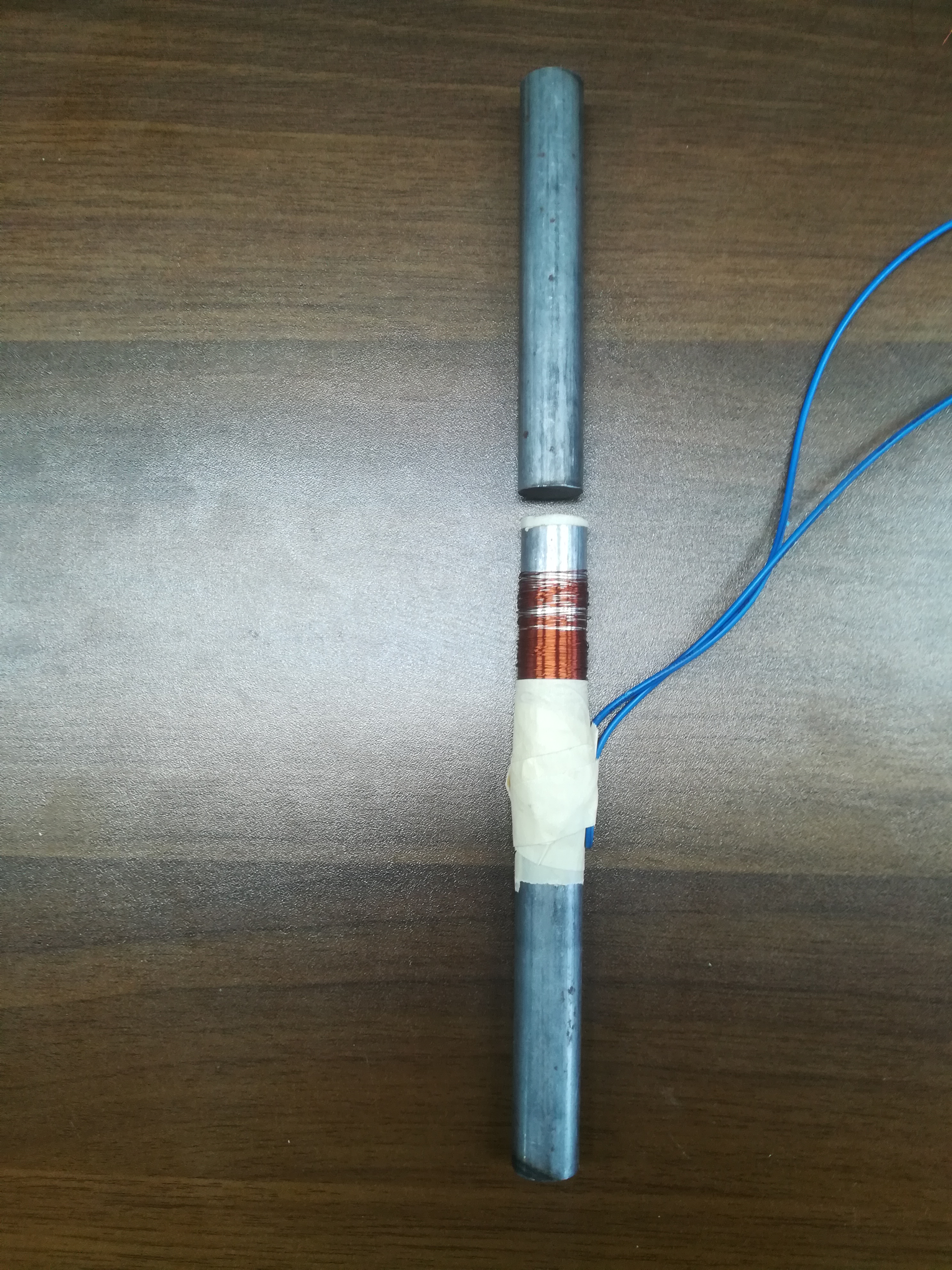

绕出的电磁铁如下图：
将电磁铁接到可调压调流的直流电源上，设定输出电流最小值，接通电路后，缓慢加大电流值，过程中测试电磁铁的吸力，以及感受电磁铁线圈的升温情况，当电磁铁升温到80—90摄氏度时就不可以增加电流了，因为漆包线耐温130摄氏度，电磁铁表面温度达到90摄氏度，线圈温度差不多就到120摄氏度了。另外漆包线的直径直接决定了承载电流的最大值，0.17毫米直径漆包线承载电流I=3.14*0.17*0.17*10Amp=0.9Amp，当电流增加到0.9安培磁力如果还未达到我们的需求。那改善手段有三个，1将线圈的匝数增加，2选择粗一些的漆包线增加电流的承载能力，3改变铁芯的材质增大吸力。
当最终确定好电磁铁的铁心材料，线圈匝数，漆包线直径，铁芯尺寸，使用电流，之后我们要给电磁铁配置合适的电阻串联，配置电阻的目的是使电磁铁在标准的开关电源电压下（24，12，10，6，5，3）VDC串联电阻后得到需求的电流值。一般电阻选用水泥电阻，水泥电阻的功率大可以长时间工作不损坏，如果选用阻值正确功率非常小的电阻，启用电磁铁时很快电阻会因发热剧烈瞬间损毁。
最终绕制好的电磁铁一般要用胶将漆包线与铁芯粘合，在电磁铁外面再做一层保护套。

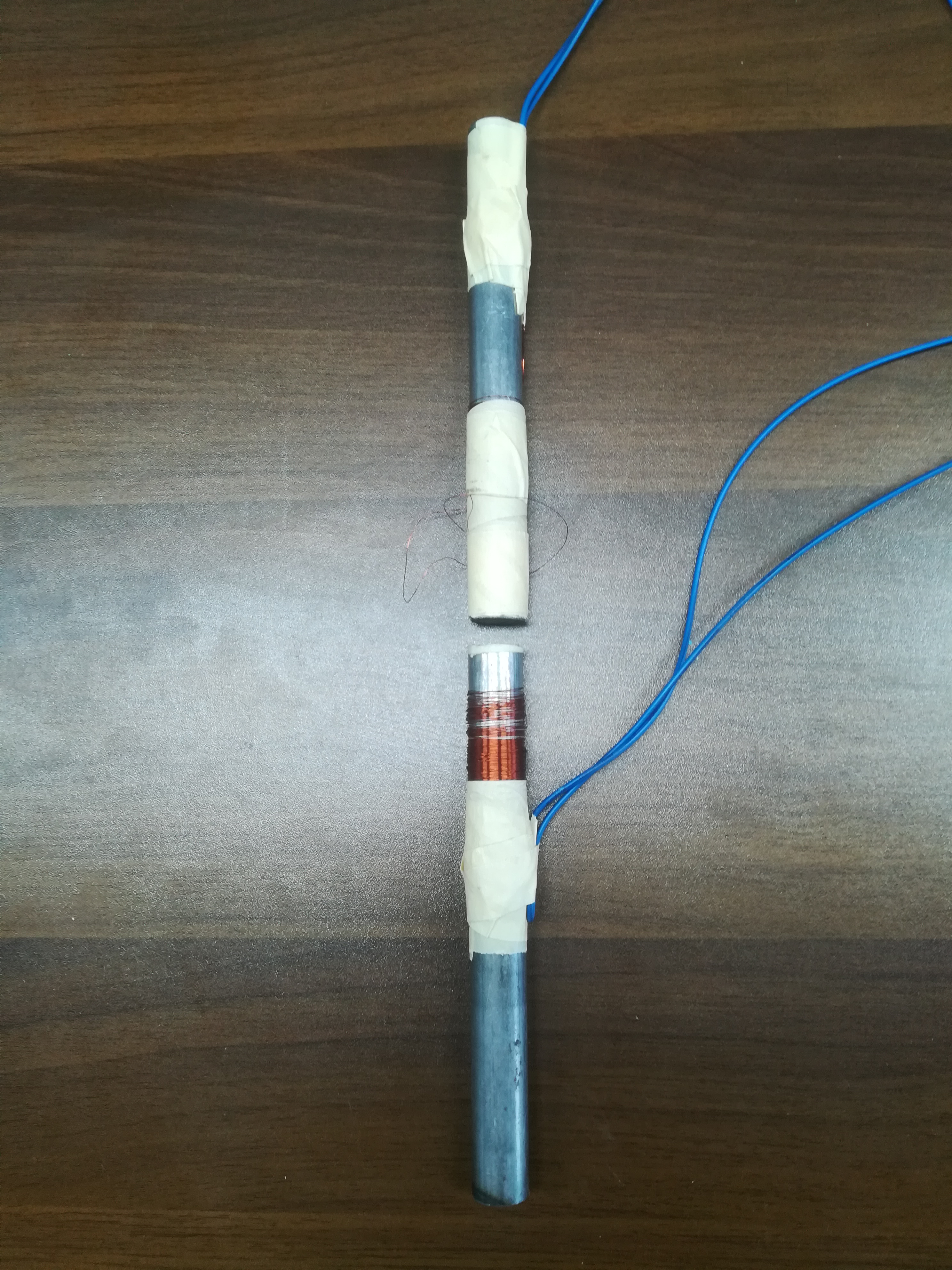

PS：如果我们制作电磁铁用于夹爪的动力源，那为了增加磁力可以绕制两个电磁铁进行对吸，在此基础上如果还要增大磁力，可以考虑将两个电磁铁尾端通过导磁材质（滑动）连接到一起，形成闭合的磁路，这样也可以在一定程度上增加磁力。如图演示：
