面轮廓度是什么意思_面轮廓度的概况

轮廓度是在GD&T中非常重要且应用较多的符号。

根据被测要素的不同，可分为管控线元素的线轮廓度、管控表面要素的面轮廓度。今天给大家带来的是面轮廓度。

符号

关联基准：两可

调用M圈/L圈：否

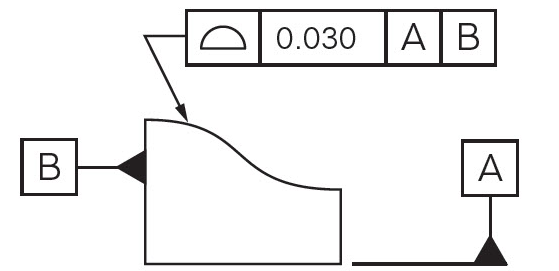

标注样式：

描述

面轮廓度属于3D公差，描述了一个表面的公差区域，通常为曲面形状。表面上任何一点的内外变化都不能超出轮廓公差带。一般情况下，当需要进行表面轮廓设计时，采用基本尺寸描述表面，用GD&T标注给出可接受的公差范围。

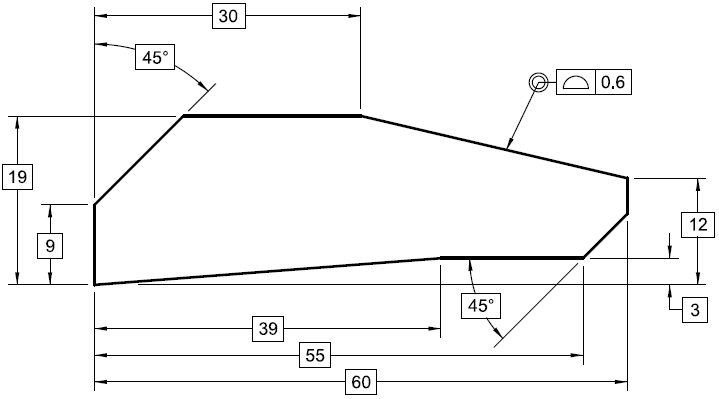

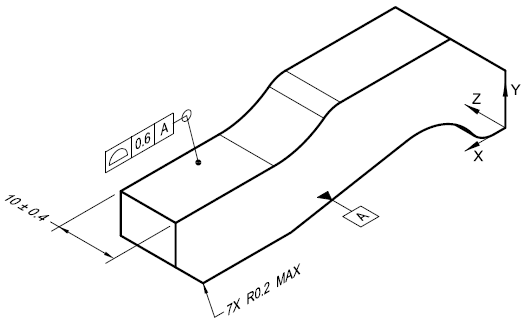

面轮廓度调用不仅可采取“all-around”全周指引线，还可以采用“all-over”全表面指引线。

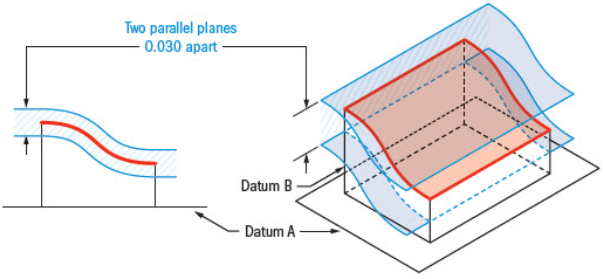

公差带

对称于理论轮廓的两平行曲面之间的区域，可以由基准定向或定位，也可不用；实际轮廓必须置于其中。

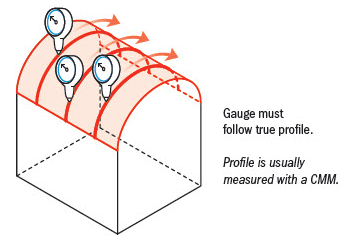

检测

对于一些复杂轮廓，通常采用三坐标机测量，将3D扫描数据与理论轮廓进行比较，评价是否合格。对于一些简单曲面，只要能与曲面保持相同的距离，就可采用千分表或高度尺测量工件。

关系

面轮廓度是线轮廓度的3D版本，它们之间的区别在于面轮廓度会覆盖整个表面，确保每一个点都落在公差区，而不仅仅是在截面上。

当无基准时，线轮廓度也可以被认为是类似于平面度或圆柱度，因为这些符号只是面轮廓度的更具体版本。

当关联基准时，轮廓可以模拟所有的方向符号（垂直度、平行度、倾斜度），甚至可以控制要素或表面的位置和大小。

所有这些公差符号都是描述指定表面与其真实轮廓的差异；公差带均为两平行表面/线之间的区域。

应用场景

轮廓度是GD&T中表面控制的通用符号。如果不能调用其他符号时，轮廓度是你最好的选择。当与基准一起使用时，它可以管控要素的每个方面，包括尺寸、位置、方向和形状。

面轮廓度可以用于高级曲面，例如在多个轴上同时弯曲的曲面。常见的是，铸造件调用面轮廓度来管控变化量。其他用途可以是飞机机翼、汽车工程中复杂的曲面设计，要求每个曲面在两个形状相同的平行表面之间，以保证轮廓始终一致。线轮廓度或面轮廓度都可以在这种表面上调用，但面轮廓度更常见。

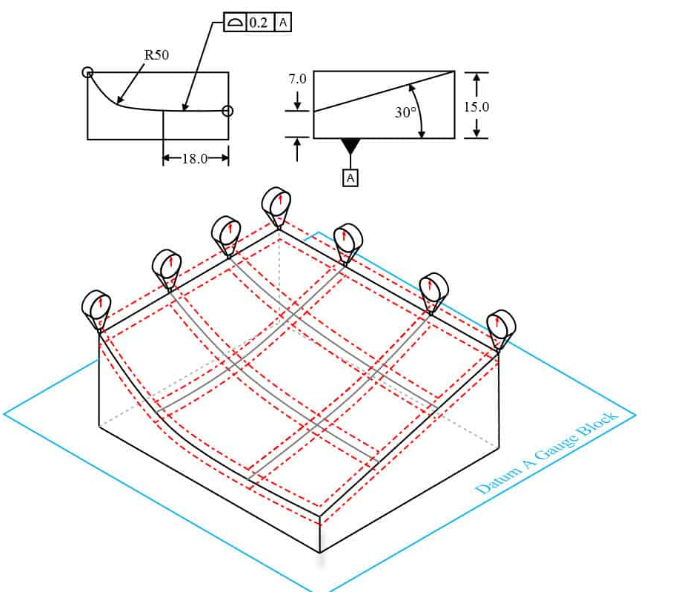

案例

当有一曲面，并想确保每个点都落在一个特定的公差范围内，就会调用面轮廓度。

这可以被认为是一种高级曲面，只能通过轮廓公差来控制。 整个表面必须进行测量，通常用三坐标机测量，然后确定整个表面是否在公差带内。

注：轮廓度只管控表面各点与所沿表面之间的变动量，类似于平面度公差。

注意事项

有时，线轮廓度与面轮廓度一起调用。这种情况下，线轮廓度会加严面轮廓度，这样可以严格管控沿轮廓任意横截面，而在较松的范围内管控面轮廓度。

注：轮廓度修饰符较多，不仅有文中涉及到ALL AROUND、ALL OVER，而且还有U圈、T圈、动态轮廓度、F圈、统计公差等符号，后续将不断更新。

免责声明

文中图片来源于网络，如有版权问题请联系作者删除！

思考

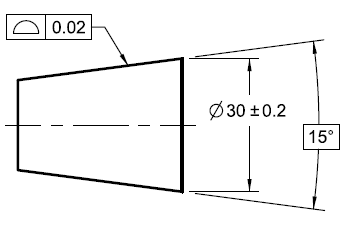

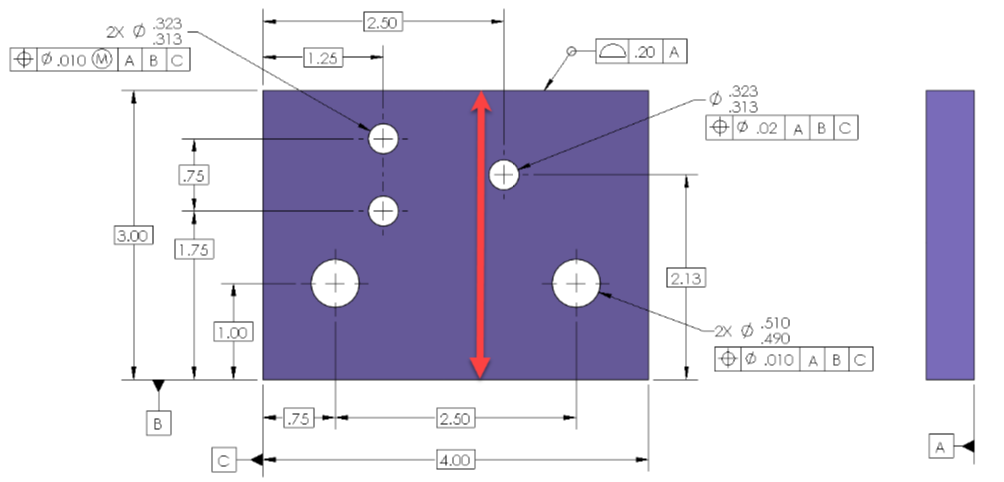

请思考：下图中红色箭头标记部分，允许的最大高度是多少？
