电容和电阻有什么区别_电容和电阻的区别介绍

时间:2022-07-06 15:57:36 作者:重庆seo小潘 来源:互联网整理
1、电阻 电阻主要作用 : 为分流、限流、分压、偏置、滤波(与电容器组合使用)和阻抗匹配等。 电阻器的符号: 参数识别:电阻的单位为欧姆(),倍率单位有:千欧(K),兆欧(

1、电阻

电阻主要作用 : 为分流、限流、分压、偏置、滤波(与电容器组合使用)和阻抗匹配等。

电阻器的符号:

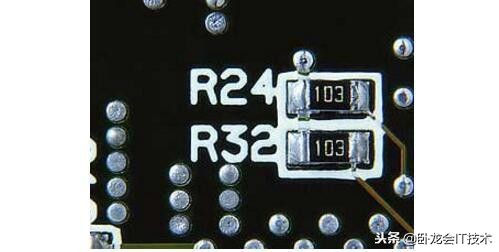

参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。换算方法是:1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种,即直标法、色标法和数标法。1MΩ=1000KΩ=1000000Ω数标法主要用于贴片等小体积的电路,如:103表示10000Ω(10后面加3个0)也就是10K

电容和电阻有什么区别_电容和电阻的区别介绍

贴片电阻识别

色环标注法使用最多,现举例如下:

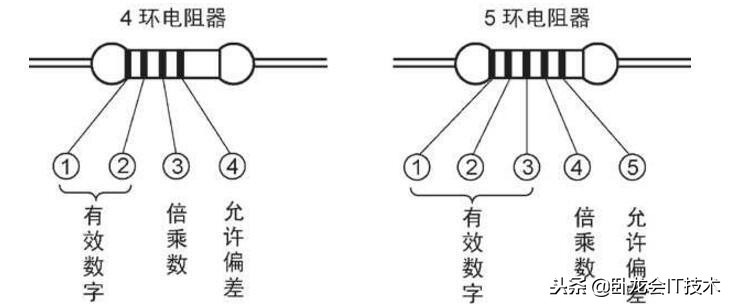

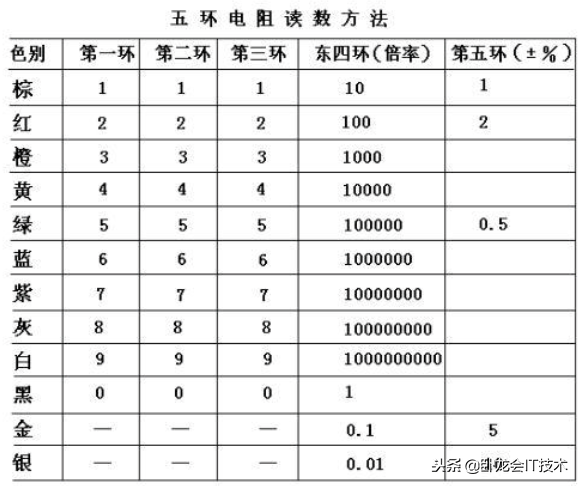

一些碳膜电阻的阻值和误差用色环表示。在电阻上有四道或者五道色环。靠近电阻端的是第一道色环,其余顺次是二、三、四道色环,如图1所示。第一道色环表示阻值的最大一位数字,第二道色环表示第二位数字,第三道色环表示阻值未应该有几个零。第四道色环表示阻值的误差。色环颜色所代表的数字或者意义见表1。

色环电阻器的表示方法:

电容和电阻有什么区别_电容和电阻的区别介绍

电容和电阻有什么区别_电容和电阻的区别介绍

电容和电阻有什么区别_电容和电阻的区别介绍

电阻器的常见种类

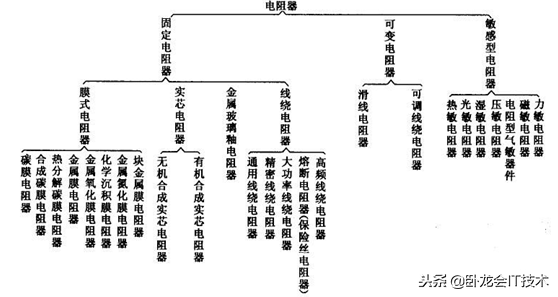

电阻器按照其结构和性能的不同,可分为固定电阻器、可变电阻器和敏感型电阻器三大类,具体分类如下:

电容和电阻有什么区别_电容和电阻的区别介绍

一、固定电阻器

固定电阻器的电阻值是固定不变的,一经制成不再改变。它的种类繁多.可按其电阻体材料、结构形状或用途的不同进行分类。

电阻器的种类虽多,但常用的主要有RT型碳膜电阻器、RJ型金属膜电阻器和RX型线绕电阻器等。图1—1是各种常用的电阻器的外形图。

电容和电阻有什么区别_电容和电阻的区别介绍

1、碳膜电阻器

这种电阻器的电阻体是在高温下将有机化合物热分解产生的碳沉积在瓷棒或瓷管表面而制成的,其型号标志为RT。改变碳膜的厚度和用刻槽的方法来改变碳膜的长度,可得到不同的阻值。原创今日头条/微信:卧龙会IT技术

碳膜电阻器的阻值范围宽,有良好的阻值稳定性,高频特性好,电阻温度系数不大且是负值,价格低廉。

除了普通碳膜电阻器外,还有高频电阻器和精密型电阻器等。

碳膜电阻器目前在我国生产量最大、应用范围也最广,如在收音机、录放机、电视机及其他一些电子设备和仪器中都广泛应用到碳膜电阻器。

2.金属膜电阻器

金属膜电阻器的电阻体是用阴极溅射或真空蒸发等工艺,让合金粉沉积在陶瓷基体的表面上,并让其形成一层薄薄的金属膜或合金膜。通过改变金属膜厚度或刻槽可以精确地控制其电阻值。金属膜电阻器的型号标志为BJRJ。金属膜电阻器的主要特点是耐热性能好,其额定工作温度为70℃,最高可达155℃。它与碳膜电阻器相比较,具有体积小、稳定性好、噪声低、温度系数小等优点,但成本稍高。

通过合金粉成分的调节和成膜工艺的更换等方法,除普通金属膜电阻器外,还可制成精密型、高阻型、高频型、高压型和高温型等多种类型的金属膜电阻器。

金属膜电阻器在要求较高的通信机、雷达机、医疗和电子仪器中得到广泛应用,在收音机、录音机、电视机等民用电子产品中也得到较多的使用。

3、线绕电阻器

这种电阻器是用高电阻率的镍铬合金或锰铜等合金金属线在绝缘骨架上绕制而成的。它具有耐高温(可达300℃)、湿度系数低、阻值精度高、稳定性好、强度高、耐腐蚀性能好等优点,其型号标志为Rx。线绕电阻器的额定功率较大(4~300W),常用在电源电路中作为限流电阻等。也可制成功率较大的精密型电阻器,用作分流电阻(如电动仪表、万用表等中常采用这种电阻器)。但由于为线绕式,其分布电容和分布电感大.高频性能差,不宜用于高频电路。

除上述3种电阻器外,还有合成膜电阻器(RH型)、有机实芯电阻器(Rs型)、无机实芯电阻器(RN型)、金属氧化膜电阻器(RY型)、化学沉积膜电阻器(RG型)、玻璃釉膜电阻器(RI型)等,它们各具特点,都有一定的应用。

二、可变电阻器

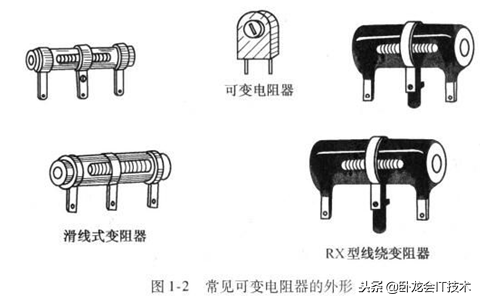

可变电阻器又称半可调电阻器,它的阻值可在一定范围内进行手动调整,主要用在阻值不需经常变动的电路里,用来进行工作点的精确调整(如晶体管的偏流或偏压)或电压定位。可变电阻器的外形如图1—2所示。

电容和电阻有什么区别_电容和电阻的区别介绍

常见的可变电阻器有两种:一种是滑线式电阻器,多为线绕电阻,主要用在电流较大的电路中,如电源整流滤波电路和电源电压调整电路等;另一种可变电阻器为碳膜或合成膜电阻器,其额定功率较小,主要用在小电流偏置电路或精确定值电路中。

三、特种电阻器

所谓特种电阻器,是指这种电阻器不同于普通固定电阻器的阻流或降压的功能,而是具有某种特定的功能。例如熔断电阻器,当过流时会起保险丝的熔断功能。此外,还有功率型电阻器、水泥电阻器等。

四、敏感型电阻器

这类电阻器的电阻值随所处环境的某种物理量(如温度、湿度、光强、电压、气体浓度等)的变化而变化,也称电阻型敏感元件。这类电阻器在自动检测和控制电路中应用广泛。

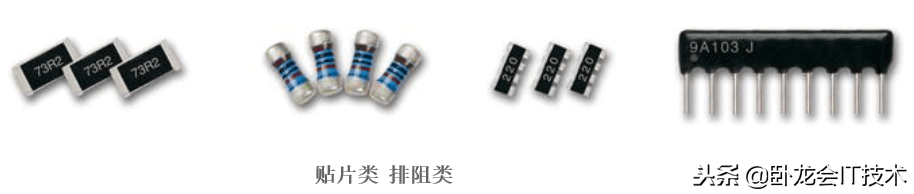

封装尺寸

电容和电阻有什么区别_电容和电阻的区别介绍

电容和电阻有什么区别_电容和电阻的区别介绍

电容和电阻有什么区别_电容和电阻的区别介绍

电容和电阻有什么区别_电容和电阻的区别介绍

电容和电阻有什么区别_电容和电阻的区别介绍

电容和电阻有什么区别_电容和电阻的区别介绍

电容和电阻有什么区别_电容和电阻的区别介绍

电容和电阻有什么区别_电容和电阻的区别介绍

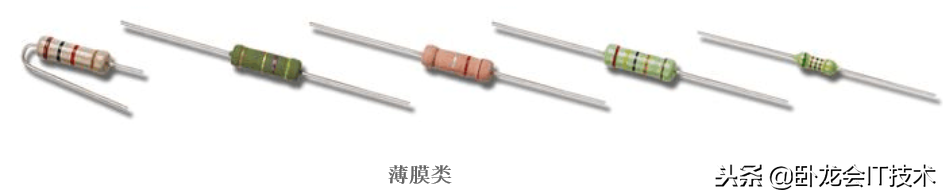

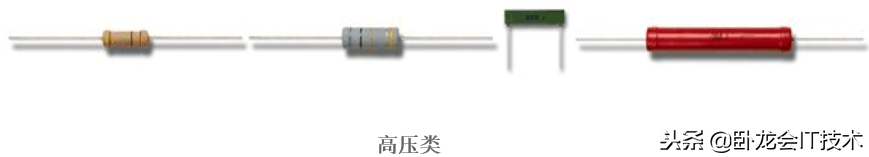

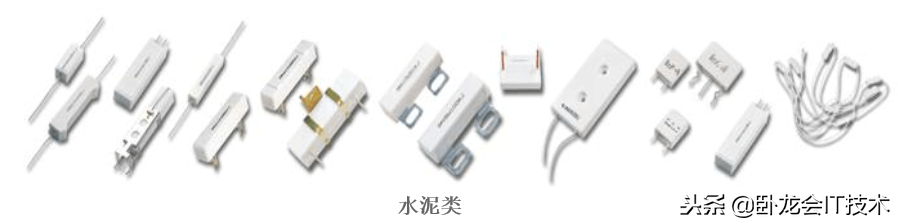

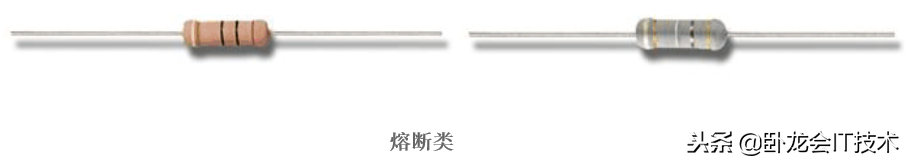

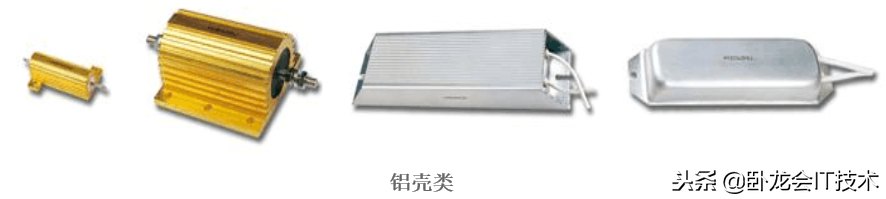

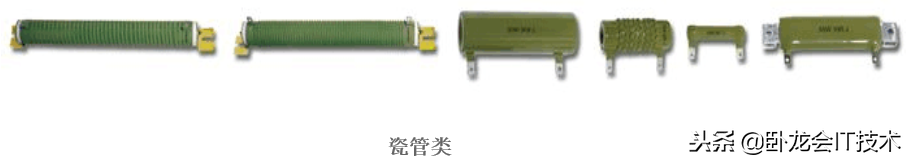

常规插件封装,如:薄膜类、绕线类、熔断类、高压类、水泥类、铝壳类、瓷管类的电阻元件一般引脚宽带没有固定的宽度,具体需要按照产品手册单独设计,下面具体讲解一下贴片电阻的封装尺寸:

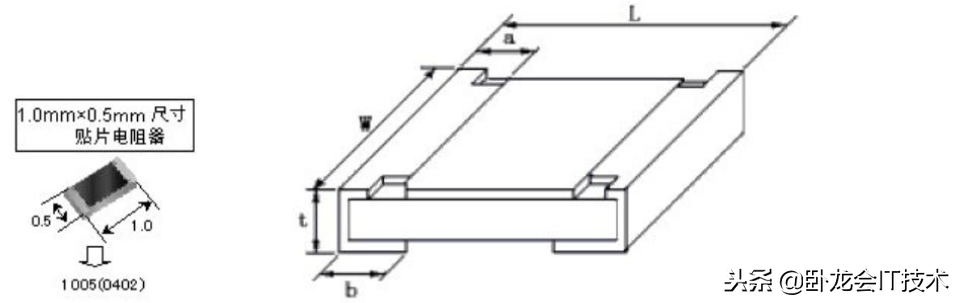

一般常见贴片电阻封装有9种,尺码代号通常使用4位数字表示的,前两位和后两位分别表示电阻的长度和宽度,通常市面上称呼均为英制代码,如:0402,代表40MIL长和20MIL宽度,如下图所示:

电容和电阻有什么区别_电容和电阻的区别介绍

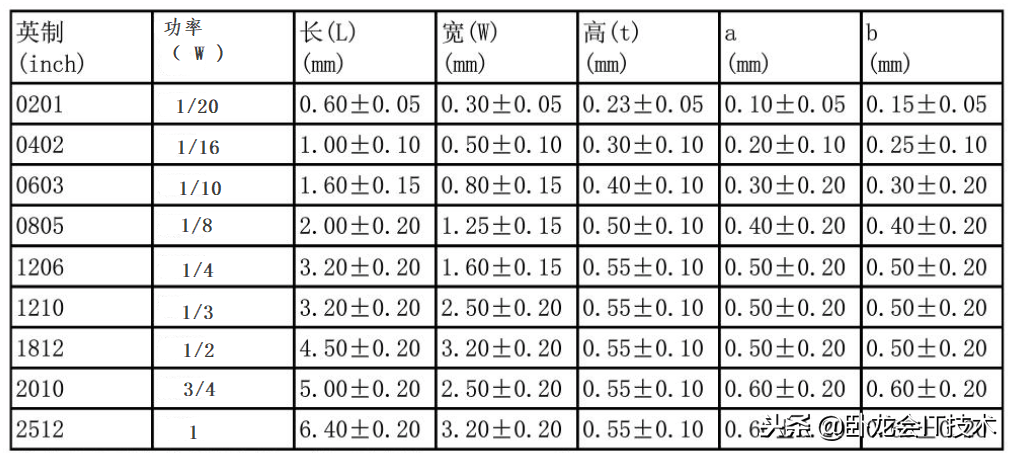

常规电阻封装尺寸和功率对照表如下图:

电容和电阻有什么区别_电容和电阻的区别介绍

2、电容

1、电容的表示

电容在电路中一般用“C”加数字表示(如C223表示编号为223的电容)。电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。

电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。原创今日头条/微信:卧龙会IT技术

容抗XC=1/2πfc(f表示交流信号的频率,C表示电容容量)

2、识别方法

电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。

其中:1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10uF/16V容量小的电容其容量值在电容上用字母表示或数字表示。

字母表示法:1m=1000uF1P2=1.2PF1n=1000PF

数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。

如:102表示10&TImes;102PF=1000PF224表示22&TImes;104PF=0.22uF

3、电容容量误差及特性

电容和电阻有什么区别_电容和电阻的区别介绍

如:一瓷片电容为104J表示容量为0.1uF、误差为±5%。

贴片电容还分NPO、X7R、Z5U和Y5V,主要区别是它们的填充介质不同。在相同的体积下由于填充介质不同所组成的电容器的容量就不同,随之带来的电容器的介质损耗、容量稳定性等也就不同。

NPO电容器

NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。在温度从-55℃到 125℃时容量变化为0±30ppm/℃,电容量随频率的变化小于±0.3ΔC。NPO电容的漂移或滞后小于±0.05%,相对大于±2%的薄膜电容来说是可以忽略不计的。其典型的容量相对使用寿命的变化小于±0.1%。NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同,大封装尺寸的要比小封装尺寸的频率特性好。下表给出了NPO电容器可选取的容量范围。

封 装 DC=50V DC=100V

0805 0.5---1000pF 0.5---820pF

1206 0.5---1200pF 0.5---1800pF

1210 560---5600pF 560---2700pF

2225 1000pF---0.033μF 1000pF---0.018μF

NPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容。

X7R电容器

X7R电容器被称为温度稳定型的陶瓷电容器。当温度在-55℃到 125℃时其容量变化为15%,需要注意的是此时电容器容量变化是非线性的。

X7R电容器的容量在不同的电压和频率条件下是不同的,它也随时间的变化而变化,大约每10年变化1%ΔC,表现为10年变化了约5%。

X7R电容器主要应用于要求不高的工业应用,而且当电压变化时其容量变化是可以接受的条件下。它的主要特点是在相同的体积下电容量可以做的比较大。下表给出了X7R电容器可选取的容量范围。

封 装 DC=50V DC=100V

0805 330pF---0.056μF 330pF---0.012μF

1206 1000pF---0.15μF 1000pF---0.047μF

1210 1000pF---0.22μF 1000pF---0.1μF

2225 0.01μF---1μF 0.01μF---0.56μF

Z5U电容器

Z5U电容器称为”通用”陶瓷单片电容器。这里首先需要考虑的是使用温度范围,对于Z5U电容器主要的是它的小尺寸和低成本。对于上述三种陶瓷单片电容起来说在相同的体积下Z5U电容器有最大的电容量。但它的电容量受环境和工作条件影响较大,它的老化率最大可达每10年下降5%。原创今日头条/微信:卧龙会IT技术

尽管它的容量不稳定,由于它具有小体积、等效串联电感(ESL)和等效串联电阻(ESR)低、良好的频率响应,使其具有广泛的应用范围。尤其是在退耦电路的应用中。下表给出了Z5U电容器的取值范围。

封 装 DC=25V DC=50V

0805 0.01μF---0.12μF 0.01μF---0.1μF

1206 0.01μF---0.33μF 0.01μF---0.27μF

1210 0.01μF---0.68μF 0.01μF---0.47μF

2225 0.01μF---1μF 0.01μF---1μF

Z5U电容器的其他技术指标如下:

工作温度范围10℃ --- 85℃

温度特性 22% ---- -56%

介质损耗 最大 4%

Y5V电容器

Y5V电容器是一种有一定温度限制的通用电容器,在-30℃到85℃范围内其容量变化可达 22%到-82%。

Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器。

Y5V电容器的取值范围如下表所示

封 装 DC=25V DC=50V

0805 0.01μF---0.39μF 0.01μF---0.1μF

1206 0.01μF---1μF 0.01μF---0.33μF

1210 0.1μF---1.5μF 0.01μF---0.47μF

2225 0.68μF---2.2μF 0.68μF---1.5μF

Y5V电容器的其他技术指标如下:

工作温度范围 -30℃ --- 85℃

温度特性 22% ---- -82%

介质损耗 最大 5%

贴片电容器命名方法可到AVX网站上找到。不同的公司命名方法可能略有不同。

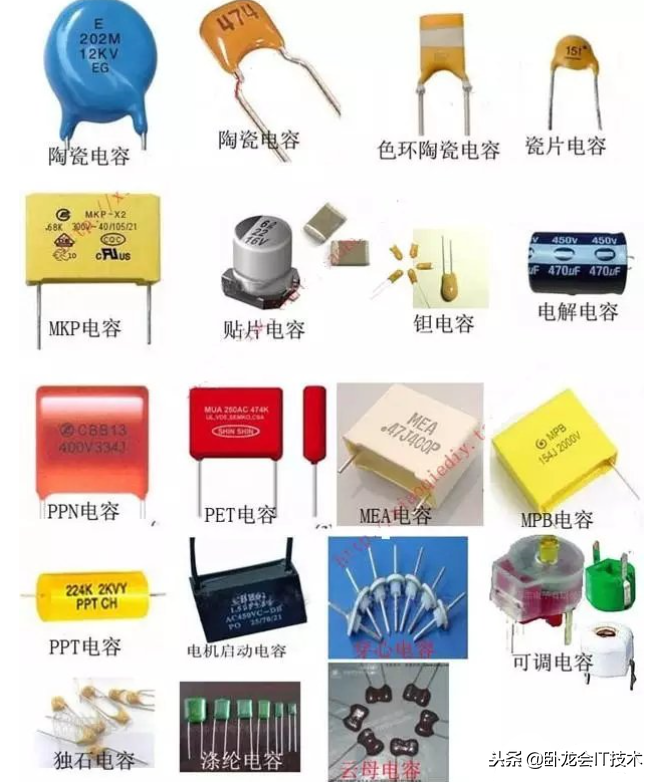

4、电容种类

a、按照结构分三大类:固定电容器、可变电容器和微调电容器。

半可变电容:也叫做微调电容。它是由两片或者两组小型金属弹片,中间夹着介质制成。

调节的时候改变两片之间的距离或者面积。它的介质有空气、陶瓷 瓷、云

母、薄膜等。

可变电容:它由一组定片和一组动片组成,它的容量随着动片的转动可以连续改变。把两

组可变电容装在一起同轴转动,叫做双连。可变电容的介质有空 气和聚苯乙烯

两种。空气介质可变电容体积大,损耗小,多用在电子管收音机中。聚苯乙烯

介质可变电容做成密封式的,体积小,多用在晶体管 收音机中。

b、按外形分:插件式,贴片式(SMD);

c、按用途分有:高频旁路、低频旁路、滤波、调谐、高频耦合、低频耦合、小型电容

器。

d、按介质分为:陶瓷、云母、纸质、薄膜、电解电容

陶瓷电容:以高介电常数、低损耗的陶瓷材料为介质,体积小,电感小。

云母电容:以云母片作介质的电容器。性能优良,高稳定,高精密。

纸质电容:纸介电容器的电极用铝箔或锡箔做成,绝缘介质是浸蜡的纸,相叠后卷成圆柱

体,外包防潮物质,有时外壳采用密封的铁 的纸,相叠后卷成圆柱 体,外包

防潮物质,有时外壳采用密封的铁 壳以提高防潮性。价格低,容量大。 壳以

提高防潮性。价格低,容量大。

薄膜电容:用聚苯乙烯、聚四氟乙烯或涤纶等有机薄膜代替纸介质,做成的各种电容器。

体积小,但损耗大,不稳定。 质,做成的各种电容器。体积小,但损耗大,不

稳定。

电解电容:以铝、担、锯、钛等金属氧化膜作介质的电容器。容量大,稳定性差。(使用

时应注意极性) 大,稳定性差。(使用时应注意极性)

e、根据极性可分:为有极性电容和无极性电容,有极性使用时要注意方向。

电容和电阻有什么区别_电容和电阻的区别介绍

5、电容封装尺寸

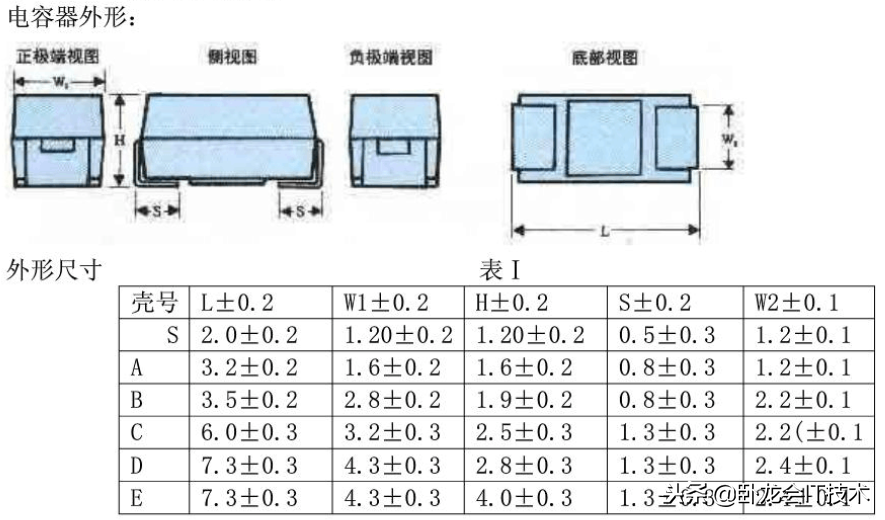

贴片电容:可分为无极性和有极性两类,无极性,电容下述两类封装最为常见,即0805、0603;而有极性电容也就是我们平时所称的电解电容,一般我们平时用的最多的为铝电解电容,由于其电解质为铝,所以其温度稳定性以及精度都不是很高,而贴片元件由于其紧贴电路版,所以要求温度稳定性要高,所以贴片电容以钽电容为多,根据其耐压不同,贴片电容又可分为A、B、C、D、E五个系列,具体尺寸如下图。

电容和电阻有什么区别_电容和电阻的区别介绍

常规电容封装尺寸和功率对照表如下图:

电容和电阻有什么区别_电容和电阻的区别介绍
