电感和电容有什么作用_电感和电容的作用

时间:2022-07-20 18:20:59 作者:重庆seo小潘 来源:互联网整理
当我们在拆解电气设备或者维修电路时经常会看到各种各样的电容器,包括薄膜电容、铝电解电容、陶瓷电容、钽电容等等,它们使用的位置也各有不同,那电容器在电路中到底起什么

当我们在拆解电气设备或者维修电路时经常会看到各种各样的电容器,包括薄膜电容、铝电解电容、陶瓷电容、钽电容等等,它们使用的位置也各有不同,那电容器在电路中到底起什么作用呢?我们又该怎么选择呢?

电感和电容有什么作用_电感和电容的作用

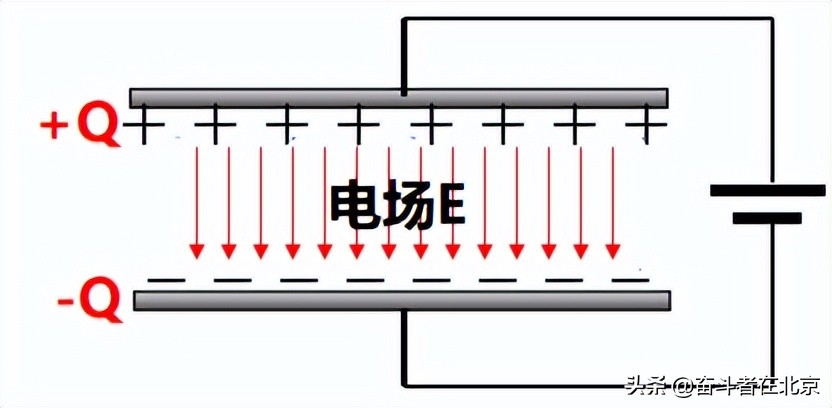

学过高中物理就会知道电容器最简单的原理就是两个相互靠近的导电平板,中间夹一层不导电的绝缘介质,这就构成了电容器,在电场的作用下电荷在两个平板上聚集,起到存储电荷的作用。电路设计工程师就是利用电容器可以存储电荷的作用将其应用在不同的场合,以实现不同的功能。下面简要介绍一下电容器在电路中的一些作用。

电感和电容有什么作用_电感和电容的作用

1、滤波作用:我们很多设备包括电脑手机其内部主要使用直流电,但是我们日常使用的电源为交流信号电源,因此我们需要使用整流电路将交流转换为直流,但是在转换过程中电路中会存在一部分脉动直流信号,即电压忽高忽低,因此我们需要在整流电路之后接入一个较大容量的电解电容,利用其充放电特性,使整流后的脉动直流电压变成相对比较稳定的直流电压。在实际选择时需要注意电容器容量以保证滤波效果。

电感和电容有什么作用_电感和电容的作用

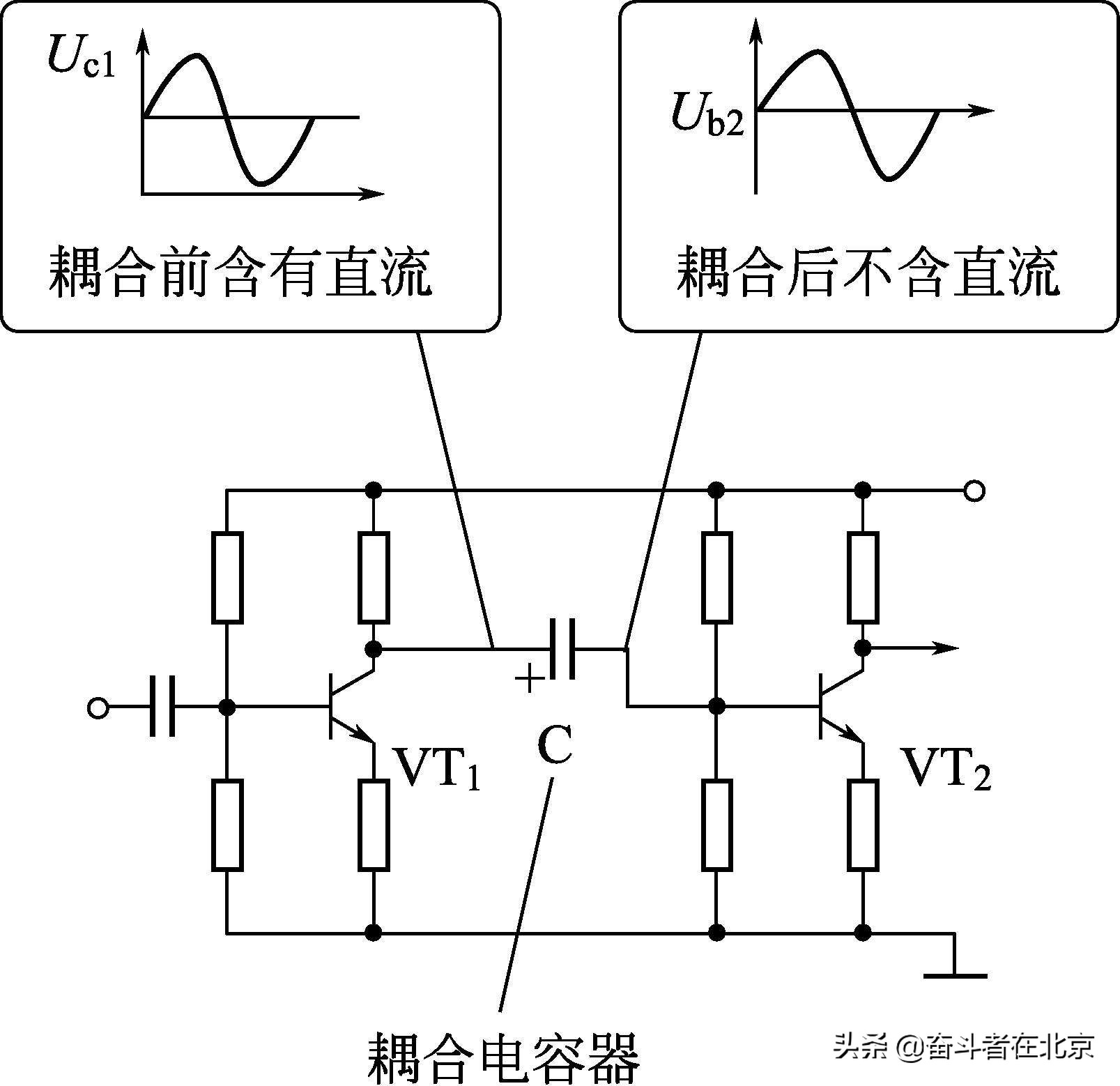

  2、耦合作用:电容器一个什么重要的特点就是通交流阻直流,耦合其实就是利用电容器的这个特性。在低频信号的传递与放大过程中,为防止前后两级电路的静态工作点相互影响,常采用电容藕合。为了防止信号中低频分量损失过大,一般总采用容量较大的电解电容;

电感和电容有什么作用_电感和电容的作用

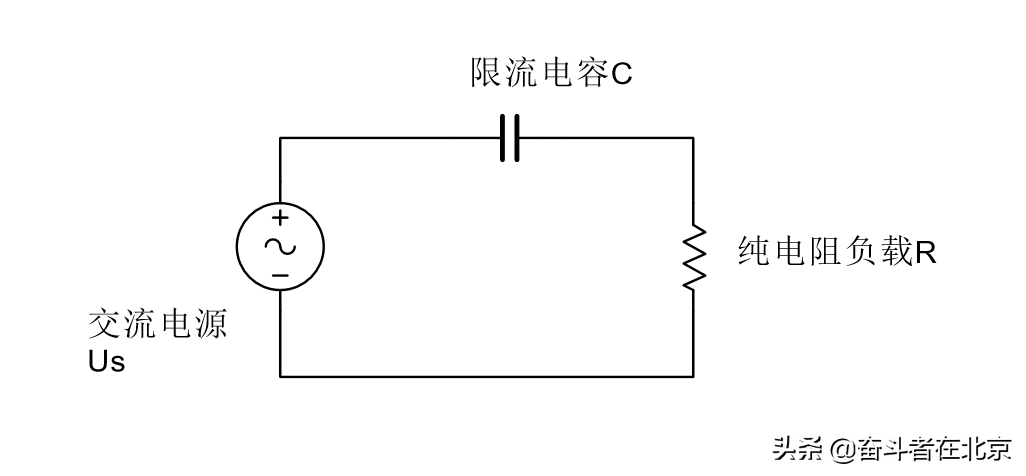

  3、降压作用:阻容降压的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流,同时在电容器上串联一个阻性元件,则阻性元件两端得到的电压与其产生的功耗完全取决于这个阻性元件的特性,这在充电器中使用得很普遍;

电感和电容有什么作用_电感和电容的作用

  4、隔直流作用:所谓隔离直流,其实就是高通滤波器的功能。这里的高通,指的是高频信号能通过,而低频信号较难通过,直流完全通不过,这里需要讲的一点是高频或低频信号的判定与电容器的容量有很大关系,需要根据所滤信号的频率选择合适容量的电容器。

5、旁路作用:旁路的主要功能就是产生一个电流分路,使较高频率的信号很容易通过此电容被旁路掉,低频的信号由于电容对它的阻抗较大而被输送到下一级放大;其实旁路用到的原理原上面第四点讲的高通滤波功能类似。可以放在一起理解。

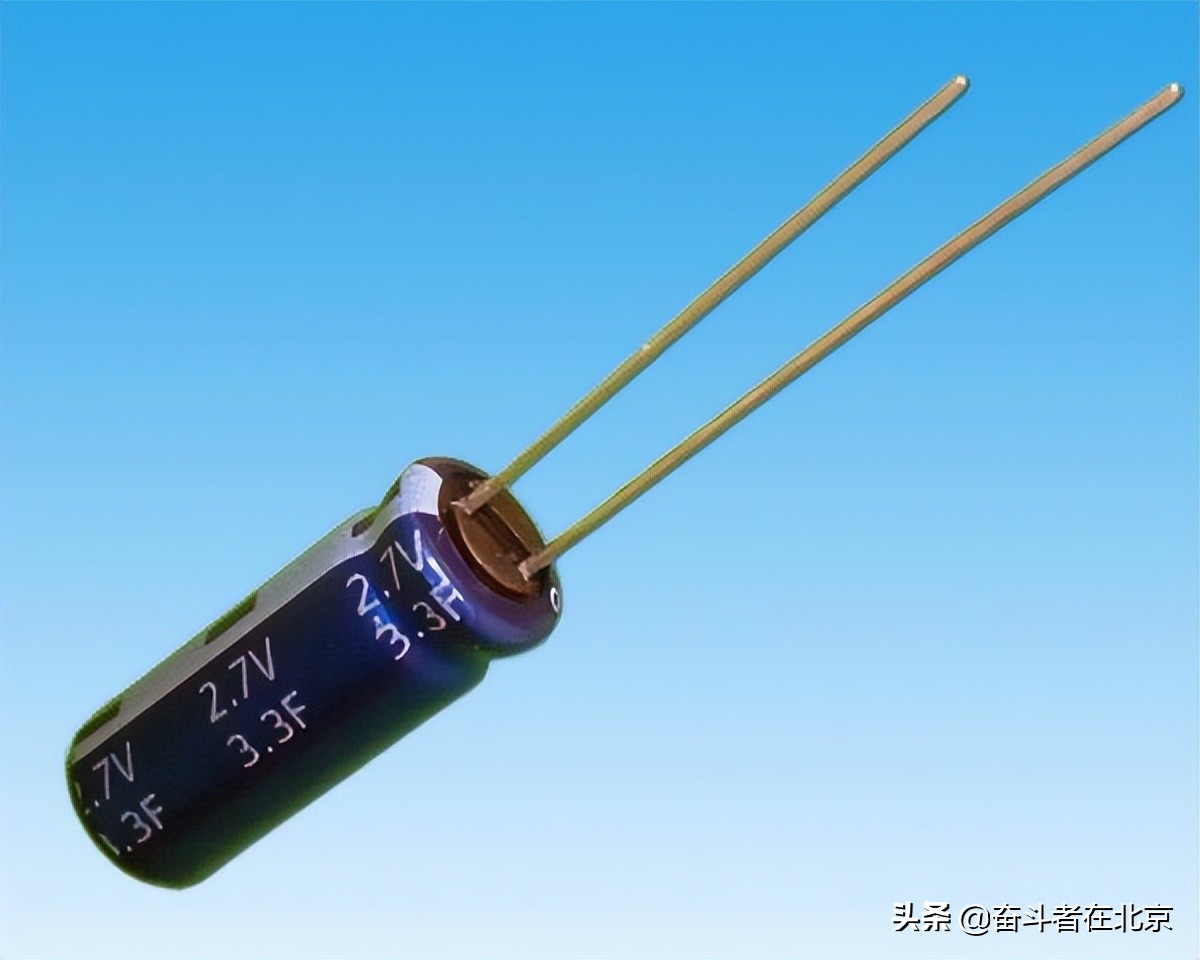

  6、储能作用:电容有储能的作用,在使用电容储能时一般用大电容或者若干的小电容并联组成的电容组。储能是电容器的最基本功能,在实际电路中储能元器件的选择需要根据实际电路的需要来具体分析,比如超级电容器可以作为临时电源来使用,但是其放电速率教其它电容器慢,而类似于液体钽电容器可以快速充放电,但是存储的电能有限,通常情况储能电路用到的电容器容量可达几千微法,甚至如超级电容器可到法拉级。

电感和电容有什么作用_电感和电容的作用

  7、谐振作用:谐振电容器是一种电路元器件,往往是电容和电感并联。当电容器放电,电感开始有一个逆向的反冲电流,电感充电;当电感的电压达到最大时,电容放电完毕,之后电感开始放电,电容开始充电,这样的往复运作,称为谐振。而在此过程中电感由于不断地充放电,于是就产生了电磁波。一般有电容的并联谐振和串联谐振,还可以通过谐振电容的串并联组合成陷波器等工程应用的滤波器。
