槽钢的符号是什么_钢型材表示方法和图标

时间:2023-02-22 10:46:06 作者:重庆seo小潘 来源:互联网整理
热轧等边角钢 角钢俗称角铁,热轧等边角钢是两边长相等且互相垂直成角形的热轧长条钢材。 等边角钢的规格以边宽*边宽*边厚的毫米数表示。如:30*30*3,即表示边宽为30mm、 边厚为

热轧等边角钢

槽钢的符号是什么_钢型材表示方法和图标

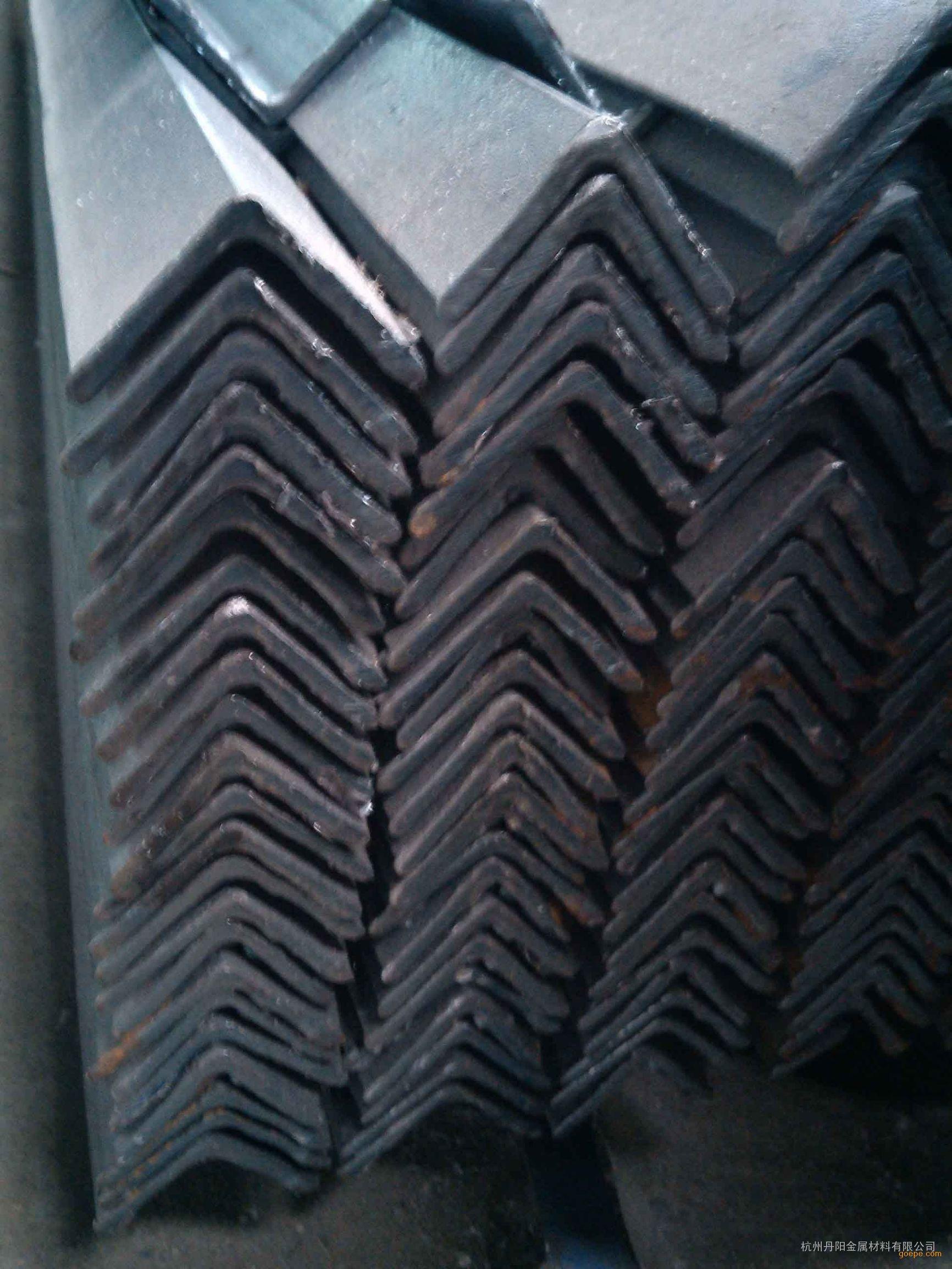

角钢俗称角铁,热轧等边角钢是两边长相等且互相垂直成角形的热轧长条钢材。

等边角钢的规格以边宽*边宽*边厚的毫米数表示。如:30*30*3,即表示边宽为30mm、 边厚为3mm的等边角钢。也可用型号(号数)表示,型号是边宽的厘米数。角钢型号前面可加符号“∠”,型号后边右上角可加符号“#”,如:∠30#。

热轧等边角钢的规格范围为2#-20#。

标记示例

碳素结构钢Q235号B级镇静钢,尺寸为160mm*160mm*16mm的热轧等边角钢标记如下:

热轧等边角钢 160*160*16-GB9787-88

Q235-B-GB700-88

热轧不等边角钢

槽钢的符号是什么_钢型材表示方法和图标

热轧不等边角钢是横截面如字母L,两边互相垂直成角形且宽度不等的热轧长条钢材。 其规格以长边宽*短边宽*边厚的毫米数表示,如“L30*20*3”,即表示长边宽30mm、短 边宽20mm、边厚为3mm的不等边角钢。也可以用型号(号数)表示,型号用一分数表示,分子 为长边宽的厘米数,分母为短边宽的厘米数,如“L3/2#”,3表示长边的厘米数,2表示短边的厘米数。

热轧不等边角钢的规格范围为2.5/1.6#-20/12.5#

补充回答:

一)低碳钢热轧圆盘条

热轧盘条是热轧型钢中截面尺寸最小的一种(其直径为5-30mm),大多通过卷线机卷成盘 卷供应,故称盘条、盘圆或线材。

1 分类及代号

①供拉丝用盘条,其代号为L;

②供建筑和其他一般用途用盘条,其代号为J。

2 牌号表示方法

低碳钢热轧圆盘条的牌号表示方法与碳素结构钢基本相同。

3 尺寸、外形及允许偏差

盘条直径允许偏差和不圆度

4 标记示例

用Q235AF钢轧成的直径为6.5mm,A级精度,盘重大于或等于2000kg/盘的低碳钢热轧圆盘条 ,其标记为:

低碳钢热轧圆盘条 6.5-A-V-GB/T701-1997

Q235AF-GB700-88

(二)低碳钢无扭控冷热轧盘条

无扭控冷热轧盘条是在现代高速无扭机组,如45轧机、Y型轧机上用先进生产工艺生产 出来的盘条,尺寸精度高。

1 分类及代号

①供建筑和其他用途盘条,其代号为J;

②供拉丝用盘条,其代号为L。

2 按尺寸精度分类,分为A、B、C三级

①A、B、C级精度适用于供拉丝、建筑、包装、焊条等用途的盘条。

②B、C级精度适用于供制螺栓、螺帽和铆钉用盘条。

3 其牌号表示方法

同低碳钢热轧圆盘条,只是不分质量等级,故不标注其符号。

如:Q 235 F-J

4 尺寸、外形及理论重量

其尺寸,外形及理论笪量与低碳钢热轧圆盘条相近。盘条直径为5.5-22mm。

5 标记示例

用Q235钢轧成的直径为6.5mm,允许偏差为A级精度,盘重≥2000kg/盘的低碳钢无扭控冷 热轧盘条,其标记为:

低碳钢无扭控冷热轧盘条 6.5-A-Ⅳ-2BH44001-88

Q235-YB4027-91

(三)钢筋混凝土用热轧光圆钢筋

钢筋混凝土用热轧光圆钢筋是横截面通常为圆形,且表面为光滑的钢筋混凝土配筋用钢 材,热轧光圆钢筋是经热轧成型并自然冷却的成品光圆钢筋。钢筋的公称直径范围为8-20mm ,推荐的钢筋公称直径为8、10、12、16、20mm。

热轧直条光圆钢筋级别为Ⅰ级,强度等级代号为R235。

(四)钢筋混凝土用热轧带肋钢筋

钢筋混凝土用热轧带肋钢筋是横截面通常为圆形,且表面通常带有两条纵肋和沿长度方 向均匀分布的横肋的钢筋。

牌号举例:

HRB 335

其中:HRB—热轧、带肋、钢筋三个词的英文首位字母

335—屈服点不小于335MPa

钢筋的规格用公称直径(也称计算直径,旧标准曾叫型号)的毫米数表示,钢筋的公称直 径范围为6-50mm,推荐的钢筋公称直径为6、8、10、12、16、20、25、32、40和50mm。

(五)冷轧带肋钢筋

冷轧带肋钢筋是国外70年代初开发的一种新型高效钢材。广泛用于高速公路、飞机场 、水电输送及市政建设等工程中。我国从1986年开始引进,很快在国内得到推广和应用。它 是以热轧圆盘条为原料,经冷轧或冷拔减径后在其表面冷轧成三面有肋的钢筋。

(六)热轧工字钢

热轧工字钢也称钢梁,是截面为工字形、腿部内侧有斜度的窄边热轧长条钢材,广泛用 于各种建筑结构、桥梁、车辆、支架、机械等。

1.规格表示方法

工字钢的规格可用其截面的主要轮廓尺寸(mm)来表示,即以腰高(h)*腿宽(b)*腰厚(d)的毫 米数表示,如I160*88*6,即表示腰高为160mm,腿宽为88mm,腰厚为6mm的工字钢。工字钢 规格也可用型号(号数)表示,型号表示腰高的厘米数,如腰高160mm的工字钢型号为Ⅰ16# 。腰高相同的工字钢,如有几种不同的腿宽和腰厚,需在型号右边加标码(也称角码)a或 b或c予以区别,如32a#、32b#、32c#等。

2.有关型号的说明

工字钢在型号前面可加符号“I”,型号后边历上角可加符号“#”,如I32c#。

标记示例

碳素结构钢Q235-A·F,尺寸为400mm*144mm*12.5mm的热轧工字钢标记如下:

热轧工字钢 400*144*12.5-GB706-88

Q235-A·F-GB700-88

(七)热轧轻型工字钢

热轧轻型工字钢属于轻型钢材,在建筑、桥梁、车辆、船舶、农机具及设备制造等方 面有着广泛的用途。

规格表示方法:

同热轧工字钢相似,但其型号无a、b、c之分,故其型号右边没有标码。

热轧轻型工字钢的规格范围为10#-63#。

(八)热轧槽钢

热轧槽钢是截面为凹槽形、腿内侧有斜度的热轧长条钢材。主要用于建筑结构、车辆制 造和其他工业结构,14#以下多用于建筑工程作檩条;16#以上多用作车辆底盘、机械结构的 框架;30#以上可用于桥梁结构作受拉力的杆件,也可用作工业厂房的梁、柱等构件,槽钢 还常常和工字钢配合使用。

槽钢规格表示方法同工字钢相似。用其截面的主要轮廓尺寸(mm)来表示,即以腰高(h)* 腿宽(b)*腰厚(d)的毫米数表示,如120*53*5,表示腰高为120mm、腿宽为53mm、腰厚为5mm 的槽钢。槽钢规格也可用型号(号数)表示,型号表示腰高的厘米数,腰高相同的槽钢,如有 几种不同的腿宽和腰厚,也需在型号右边加标码(也称角码)a或b或c予以区别,如25a#、25b #、25#c等,按照标码a、b、c的顺序,同一型号槽钢的腿宽、腰厚尺寸依次增加。

1.槽钢型号前面可加符号“[”,型号后边右上角可加符号“#”,如[32c#。

2.在普通槽钢中,16#-22#的槽钢,如型号右边没有标码,可视为b型槽钢。

3.槽钢分普通型和轻型,与同一型号的普通槽钢相比,轻型槽钢的腰厚尺寸较小、重量较轻 。

4.槽钢规格范围为5#-40#。

标记示例

碳素结构钢Q235-A镇静钢,尺寸为180mm*68mm*7mm的热轧槽钢标记如下:

热轧槽钢 180*68*7-GB702-88

Q235-A-GB700-88

(九)热轧等边角钢

角钢俗称角铁,热轧等边角钢是两边长相等且互相垂直成角形的热轧长条钢材。

等边角钢的规格以边宽*边宽*边厚的毫米数表示。如:30*30*3,即表示边宽为30mm、 边厚为3mm的等边角钢。也可用型号(号数)表示,型号是边宽的厘米数。角钢型号前面可加 符号“∠”,型号后边右上角可加符号“#”,如:∠30#。

热轧等边角钢的规格范围为2#-20#。

标记示例

碳素结构钢Q235号B级镇静钢,尺寸为160mm*160mm*16mm的热轧等边角钢标记如下:

热轧等边角钢 160*160*16-GB9787-88

Q235-B-GB700-88

(十)热轧不等边角钢

热轧不等边角钢是横截面如字母L,两边互相垂直成角形且宽度不等的热轧长条钢材。 其规格以长边宽*短边宽*边厚的毫米数表示,如“L30*20*3”,即表示长边宽30mm、短 边宽20mm、边厚为3mm的不等边角钢。也可以用型号(号数)表示,型号用一分数表示,分子 为长边宽的厘米数,分母为短边宽的厘米数,如“L3/2#”,3表示长边的厘米数,2表示短 边的厘米数。

热轧不等边角钢的规格范围为2.5/1.6#-20/12.5#
