施工电梯怎样设计_施工电梯基础深化设计

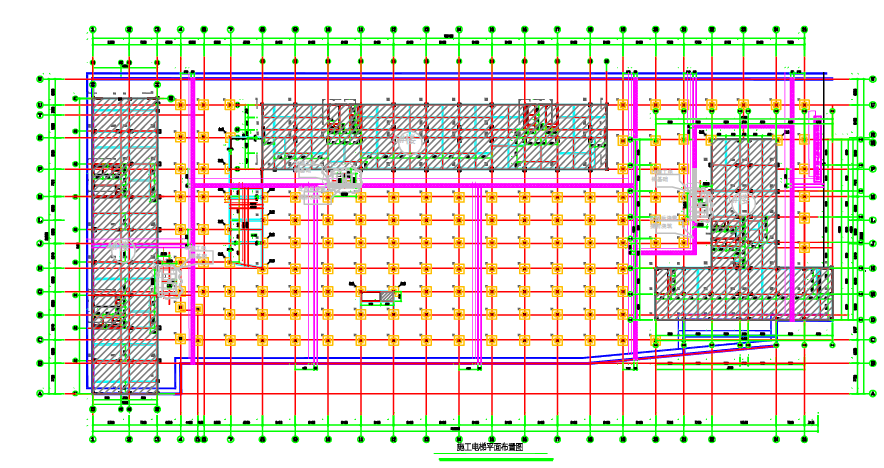

平面布置图
深化点：（1）施工升降机平面位置（2）基础轴线定位、与建筑物边界定位
深化原则：
1、施工升降机平面位置：
需综合考虑现场及建筑物的布局，应方便材料运输的进出，在楼层平面布局中应选择较为宽敞的房间作为进出口；电梯外场地应尽量宽敞，有施工通道及材料堆场；施工材料在楼层中运距应尽量最小，一般位于房屋平面的中部；应方便施工人员上下；
2、基础轴线定位、与建筑物边界定位：
①明确施工电梯基础边界距相邻轴线的距离；
②明确施工电梯基础中心距相应轴线的距离；
③明确现场施工电梯基础中心位置与建筑物轴线的位置关系。

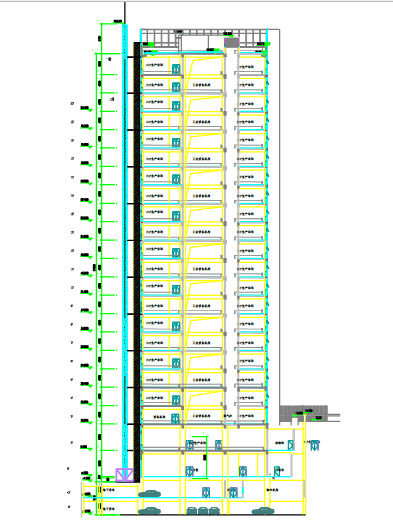

立面图
深化点：（1）附墙高度（2）施工电梯附墙杆（3）施工电梯中心距主楼的距离
深化原则：
1、附墙高度： 各道附着装置之间的间隔距离必须严格按照施工电梯说明书中附着式的规定进行安装
2、施工电梯中心距建筑物墙面距离：施工电梯附着架需按说明书中施工电梯中心与建筑物距离、附着点间距设计值进行安装，若实际使用时与设计值不符，必须经计算后重新确定撑杆的长度和结构形式方可使用
3、施工电梯附墙杆：
施工电梯附墙架应根据现场施工的实际需要进行选择，可参照使用说明书，附墙架安装好后各连接螺母应坚固，各调节螺杆调整好后，应用螺母锁紧并经常检查

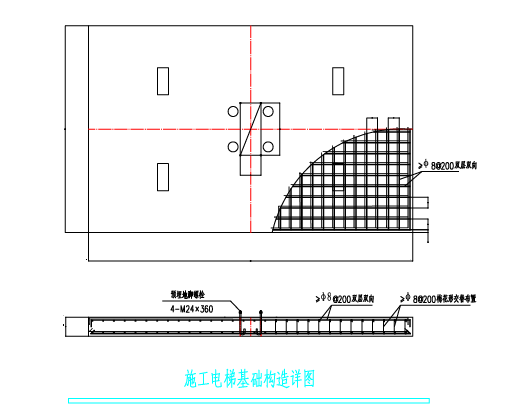

基础图
深化点：（1）基础尺寸、砼强度（2）基础配筋（3）螺栓定位点（4）基础排水
深化原则
1、基础尺寸、砼强度：
施工电梯基础长、宽尺寸应根据施工电梯规格型号，以及产品说明书中的尺寸要求进行设置，且要求基础厚度不应小于200mm，混凝土强度不应低于C30，混凝土保护层厚度应为50mm；基础承台下部设置厚度不小于100mm的C20细石混凝土垫层，以保证基础平整度；
2、基础配筋：
施工电梯基础配筋采用双层双向配筋，钢筋规格不小于φ8间距应为200mm，构造筋应不小于φ8间距为200mm采用梅花形间隔布置
3、地脚螺栓位置应对称居中，预埋地脚螺栓尺寸规格根据说明书确定

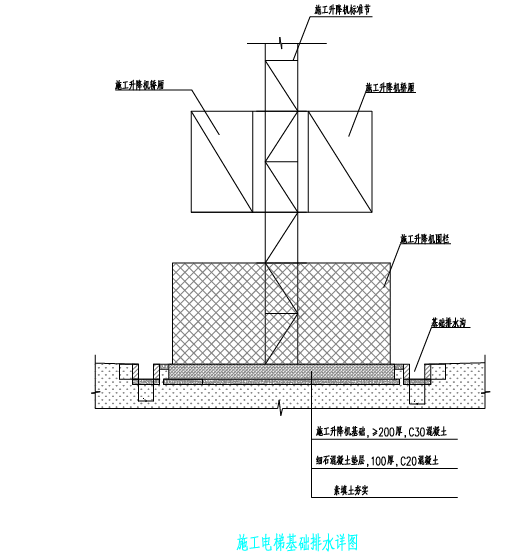

4、基础排水：
施工电梯基础宜高出地面，四周设置良好的排水措施；
若施工电梯基础低于周边地面时应设置排水沟，排水沟沿施工电梯基础四周设置，排水沟尺寸宜设置为宽度不小于180mm，深度不小于200mm

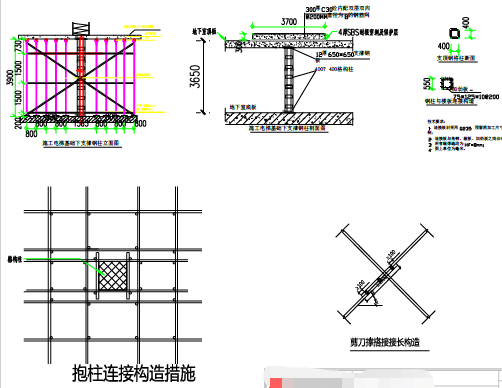

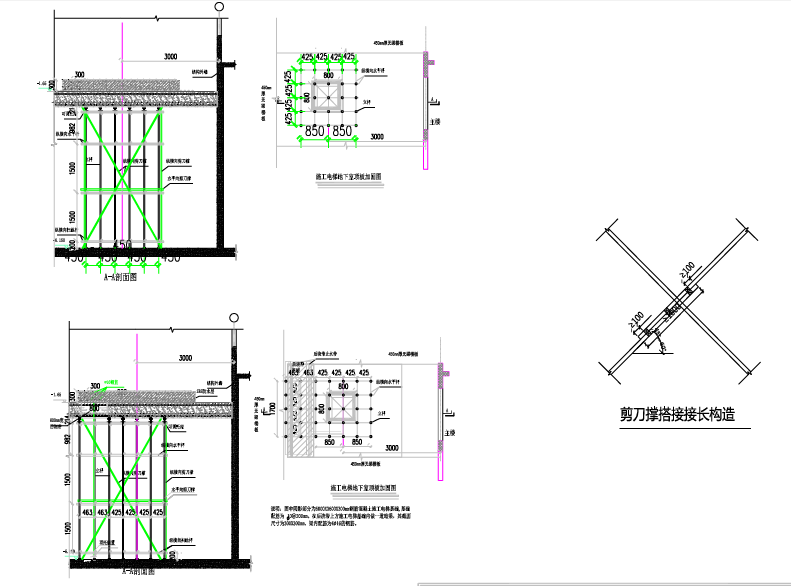

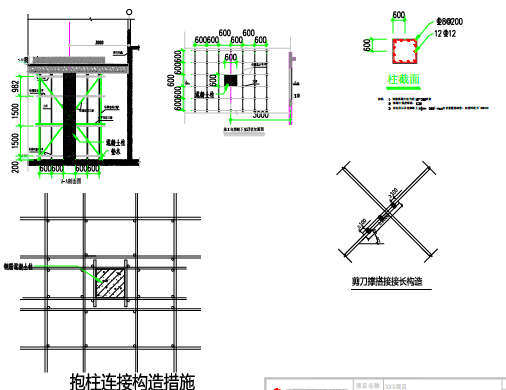

基础回顶加固
深化点：（1）架体类型（扣件式）（2）回顶范围（3）立杆、水平杆布设（4）扫地杆（5）剪刀撑
深化原则：
1、架体类型：
架体形式可分为钢管扣件式、钢管扣件+格构柱、钢管扣件+混凝土单柱等，需进行复核验算其强度、刚度、稳定性
2、回顶范围：
回顶架体的布设区域应比施工电梯基础尺寸超出至少1跨立杆，不得仅在施工电梯基础投影范围内回顶；如施工电梯基础附近存在后浇带等悬挑结构时，回顶区域应适当扩大，延伸至整体悬挑结构的下部
3、立杆、水平杆布设
①回顶架体采用扣件架时，立杆间距不应大于900mm布设，最终施工间距应根据安全计算复核确定
②立杆应垂直不得弯曲，且施工电梯基础中心标准节下部应排布立杆
③立杆横纵间距应满足方案要求，立杆采用对接，相邻接头位置应错开500mm，立杆上部悬挑段长度不应超过300mm，下部铺设厚度50mm、宽度200mm的通长脚手板；
④回顶架体水平杆应连续布设，步距不应超过1200mm，架体最上部水平杆距结构底部距离不应超过500mm；
⑤顶部可调托撑应调整长度使顶撑龙骨与地库顶板紧密接触，且伸出钢管顶部长度不超过300mm
4、扫地杆：
扫地杆应沿架体双向连续布设，不得断开，与地面高度不得超过200mm
5、剪刀撑：
①竖向剪刀撑的宽度应为4跨～6跨，且不应小于6m，也不应大于9m；剪刀撑斜杆与水平面的倾角应在45°～60°之间；应在全外侧立面上由底至顶连续设置，剪刀撑应与立杆紧密扣接，剪刀撑搭接不小于1000mm不少于2个扣件连接；
②在架体顶部应设置水平剪刀撑，连续布置，当回顶架体较高时每隔2步距设置一道水平剪刀撑，水平剪刀撑应与立杆连接紧固
施工电梯出入平台
深化点：（1）轿厢与建筑洞口对应位置及尺寸（2）轿厢与建筑洞口之间的距离（3）接料平台架体位置（4）接料平台架体构造
深化原则

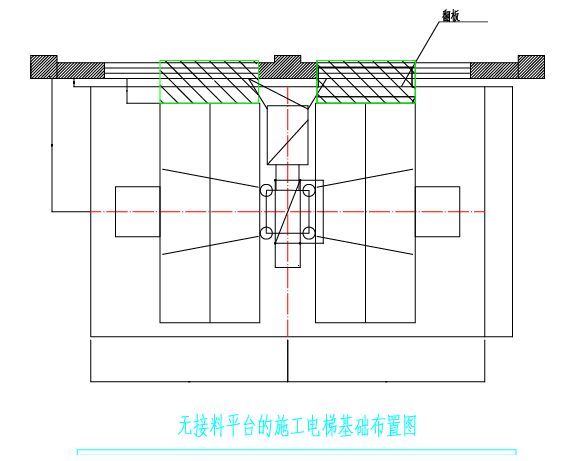

1、轿厢与建筑洞口对应位置及尺寸：
对于无接料平台的施工电梯，满足施工电梯轿厢门尺寸应不大于建筑物洞口尺寸，并满足人员及运送物料出入通行要求；明确施工电梯轿厢门口宽度与建筑物洞口宽度尺寸的关系，明确与建筑物结构的对应关系；
2、轿厢与建筑洞口之间的距离：
确定施工电梯基础中心距建筑物边界的距离，确定基础边界距建筑物边界的距离，确定轿厢边界距建筑边界的距离。施工电梯基础位置距建筑物较远时，需考虑建筑物外架搭设的尺寸；
3、接料平台架体位置、构造：
①明确施工电梯通道接料平台的搭设尺寸，保证接料平台的架体与外脚手架断开，间距不小于400mm，接料平台架体尺寸按施工电梯轿厢门距建筑物边界的距离确定；
②确定接料平台架体横距，确定施工电梯基础中心距建筑物外边界距离，确定施工电梯基础边界距建筑物外边界距离；
③明确接料平台通道口尺寸，明确通道口与建筑洞口尺寸对应关系，保证通行需求。
