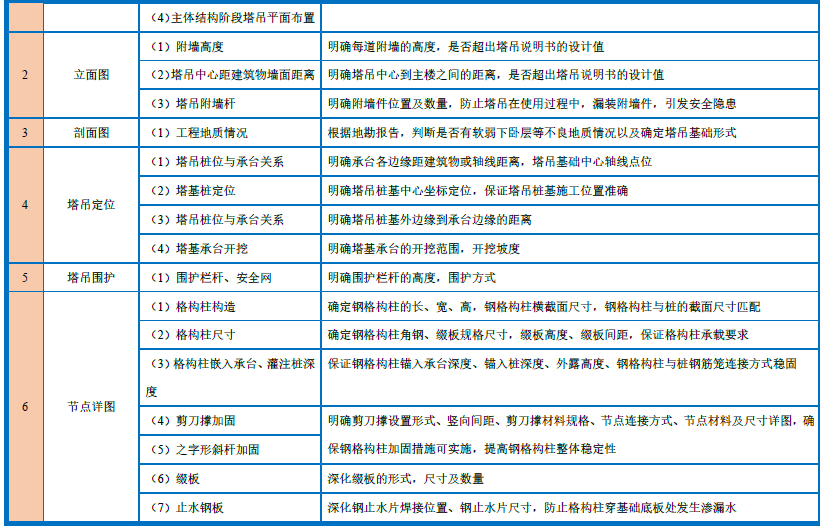

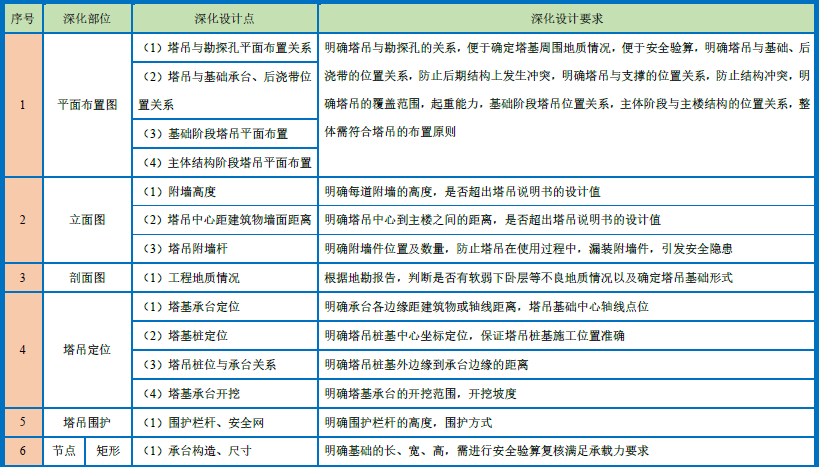

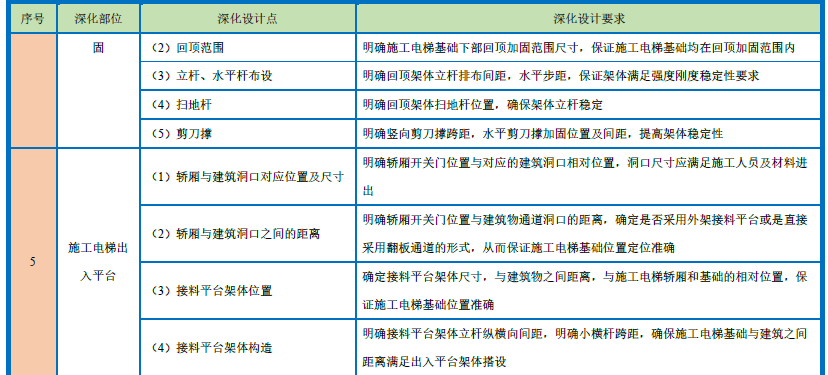

一、深化清单

塔吊基础深化篇

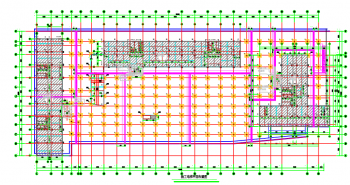

平面布置图

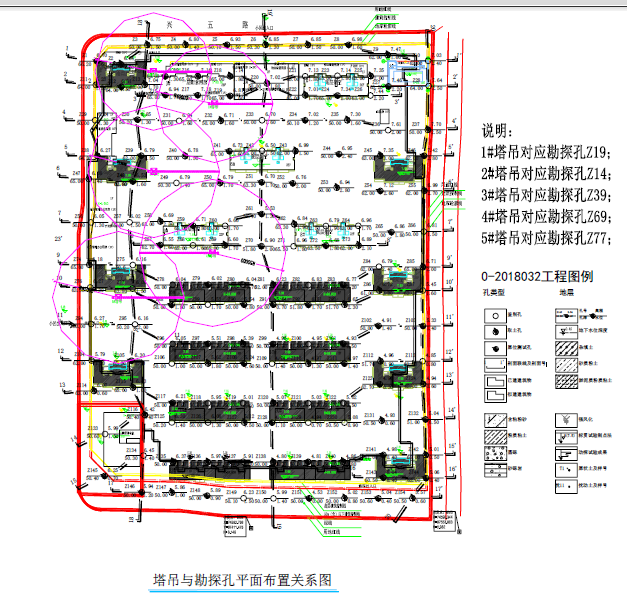

深化点：（1）塔吊与勘探孔平面布置关系 塔吊与勘探孔平面布置关系图（2）塔吊与基础承台、后浇带位置关系（3）基础阶段塔吊平面布置（4）主体结构阶段塔吊平面布置

深化原则：1、塔吊与勘探孔平面布置关系：确定塔吊安装位置对应勘探孔的编号，查阅地勘报告确定塔吊安装位置的工程地质情况，以便确定塔吊基础形式。

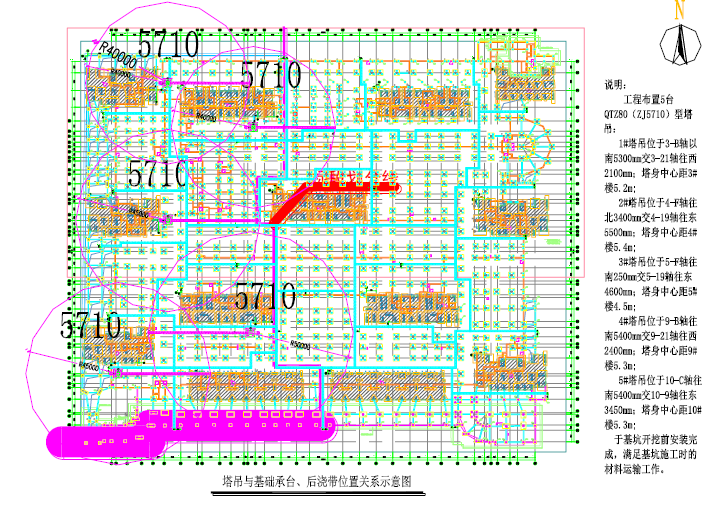

2、塔吊与基础承台、后浇带位置关系：确定塔吊与基础承台、后浇带的位置关系，如遇基础承台及后浇带，则需进行移位处理

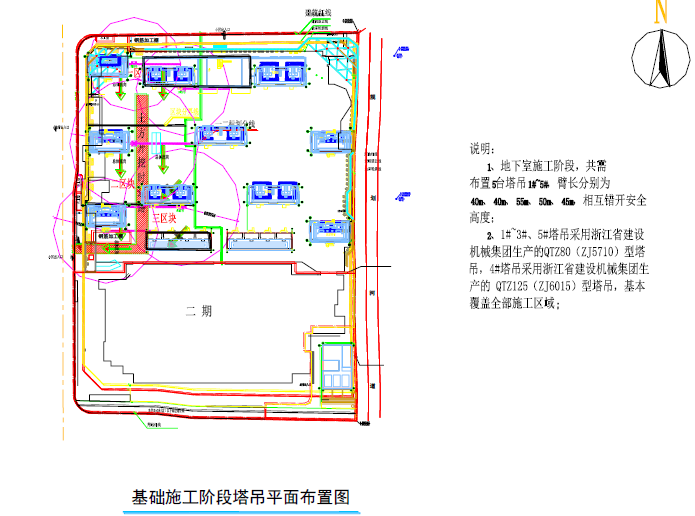

3、基础阶段、主体阶段塔吊平面布置图：

①套图对塔吊基础是否与结构发生碰撞进行检验

②套图对塔身是否与建筑地下结构、地上结构发生碰撞进行检验

③明确塔吊基础与主楼、地库基础的相对位置

④明确塔吊选型结果，包括各台塔机厂家、型号、起重能力、安装臂长、初始安装高度、最终安装高度等参数

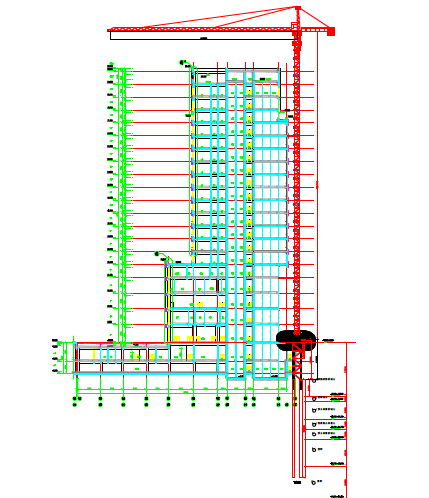

立面图

深化点：（1）附墙高度（2）塔吊中心距建筑物墙面距离（3）塔吊附墙杆

深化原则：1、附墙高度： 各道附着装置之间的间隔距离必须严格按照塔吊说明书中附着式的规定，允许根据实际情况在1m的范围内进行适当调整，调整到附墙框安装在塔身标准节有横腹杆的位置

2、塔吊中心距建筑物墙面距离：塔基附着架需按塔吊说明书中塔机中心与建筑物距离、附着点间距设计值进行安装（QTZ80(ZJ6010)的设计值分别为4m，7.5m），若实际使用时与设计值不符，必须经计算后重新确定撑杆的长度和结构形式方可使用

3、塔吊附墙杆：应明确附墙架的搭设形式，附墙杆的数量，需注意①附着架的撑杆应保持在同一水平面，环梁应安装在塔身标准节上有横腹杆的位置②附着架撑杆上允许搭设供人行走的跳板，但严禁堆放重物③各连接螺母应坚固，各调节螺杆调整好后，应用螺母锁紧并经常检查。

剖面图

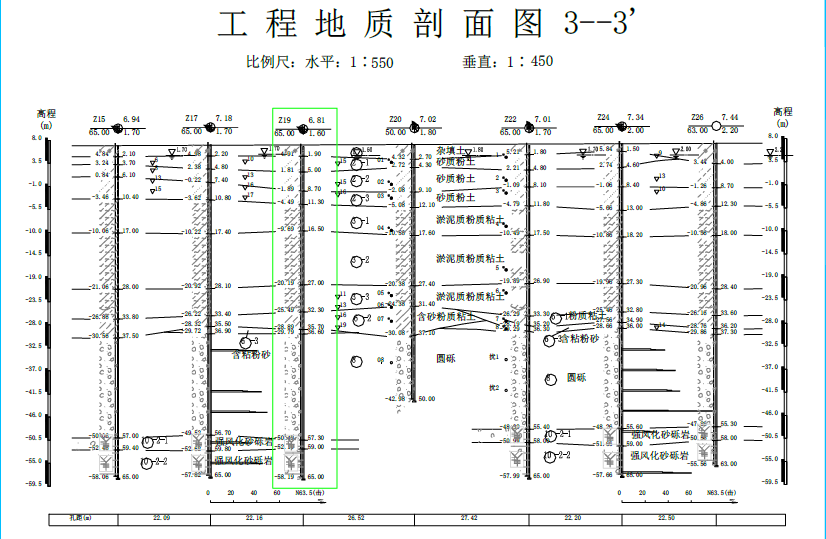

深化点：（1）工程地质剖面图

深化原则：1、工程地质剖面图：

根据地质剖面图 、勘探资料和试验成果，编制工程地质剖面图，以揭示一定深度范围内的垂向地质结构，其绘制方法和地质剖面图基本相同，但系按工程地质单元分层，还应将地下水位，地貌单元和工程地质分区界线与代号等表示在图上。塔吊基础下地质情况需按勘探孔来确定，根据地质情况选择合适的塔吊基础形式，当塔机基础有下列情况之一时，应进行地基变形验算：

①基础附近地面有堆载作用 ②地基持力层下有软弱下卧层

塔吊定位

深化点：（1）塔基承台定位（2）塔基桩定位（3）塔吊桩位与承台关系（4）塔基承台开挖

深化原则：

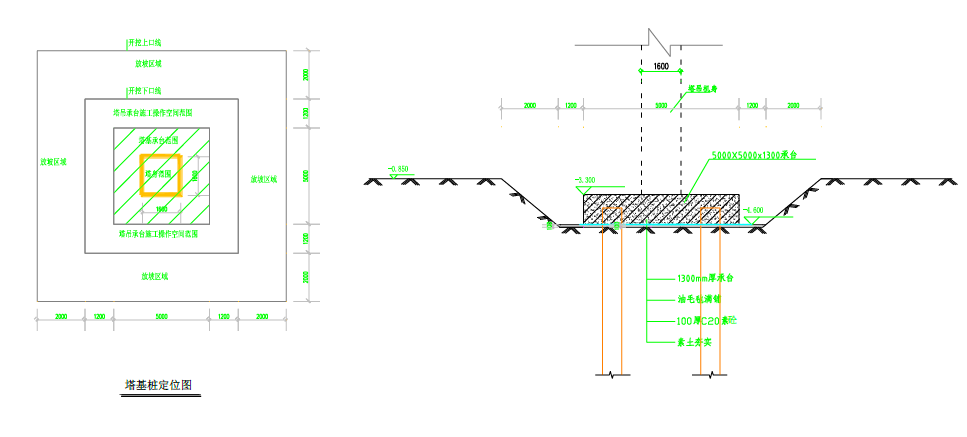

1、塔基承台定位：

承台定位应根据塔机中心与施工现场轴线关系进行定位，通过相交的两条轴线确定承台基础中心的坐标点

2、塔基桩定位：

各桩基应利用场区内提供控制点进行坐标定位；

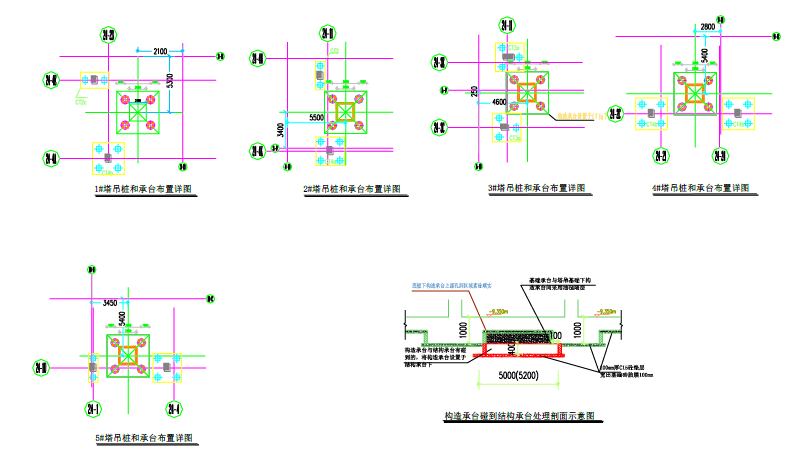

3、塔吊桩位与承台关系：

基桩宜对称布置，不宜小于4根，边桩中心至承台边缘的距离不应小于桩的直径或截面边长，且桩的外边缘至承台边缘的距离不应小于250mm

4、塔基承台开挖：

明确塔基开挖区域，开挖坡度，开挖至承台地面标高300mm处需进行人工清理，开挖坡底预留适当距离至承台侧面

塔吊围护

深化点：（1）围护栏杆、安全网

深化原则：

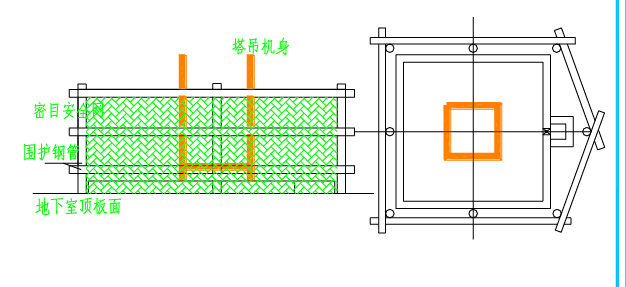

1、围护栏杆、安全网：

塔吊基础节周围应设置围挡，可做定型化设计，高度不小于1.5m

节点详图（矩形板式）

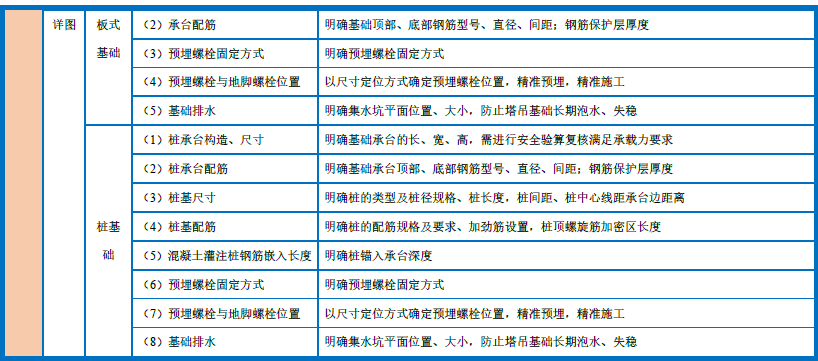

深化点：（1）承台构造、尺寸（2）承台配筋（3）预埋螺栓固定方式（4）预埋螺栓与地脚螺栓位置（5）基础排水

深化原则：1、承台构造、尺寸：

①塔吊基础混凝土等级不应低于C30，垫层混凝土强度等级不应低于C20，混凝土垫层厚度不应小于100mm；

②基础垫层长、宽尺寸应比塔吊承台尺寸各边长出100mm；

③承台应采用截面高度不变的等边方形板式基础，不得采用坡形或台阶形截面的基础，边长不应小于5倍桩径，高度不宜小于1200mm，并且满足塔机预埋件的抗拔要求

④矩形基础的长边与短边长度之比不应大于2，宜采用方形基础

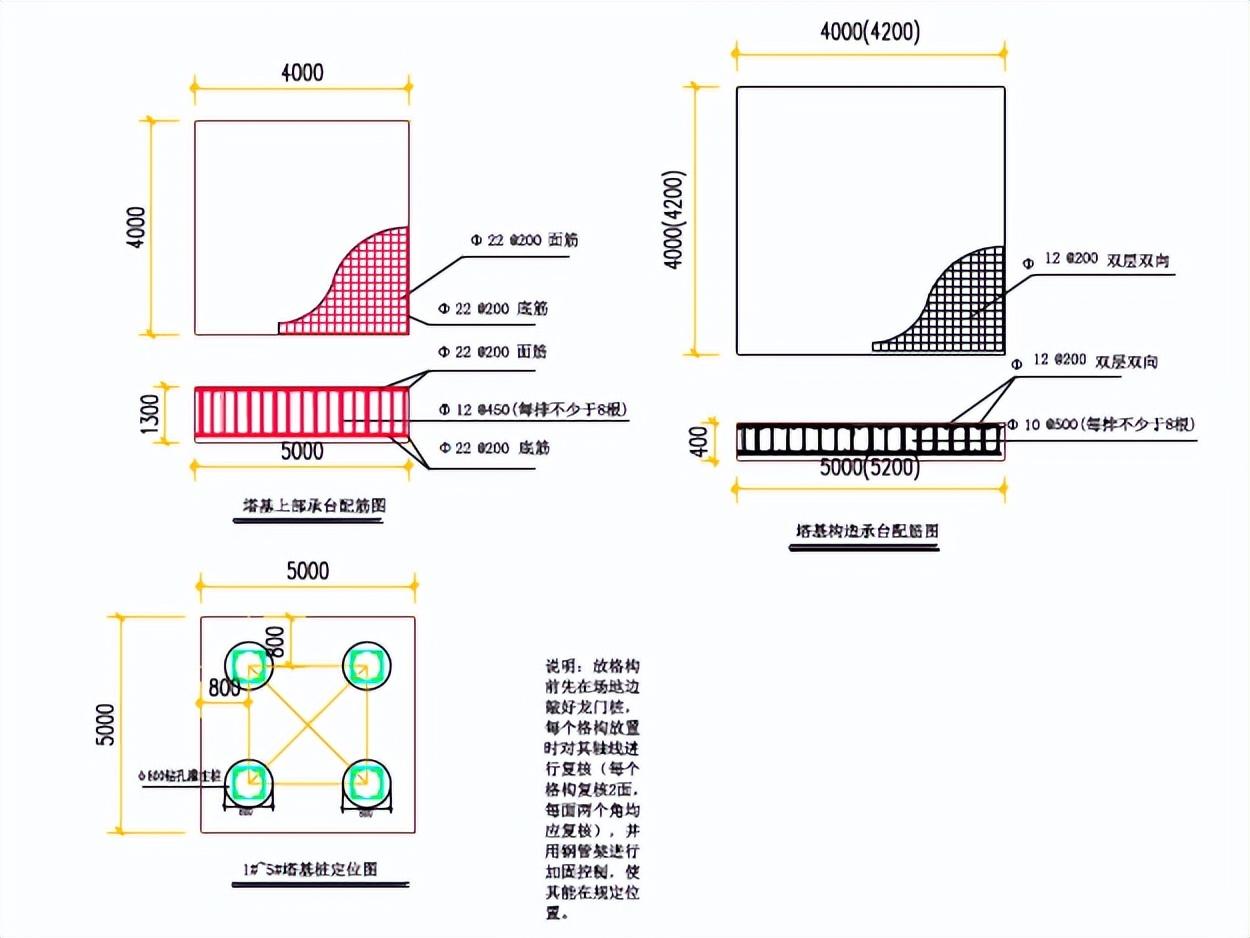

2承台配筋：

板式基础在基础表层和底层配置直径不应小于12mm、间距不应大于200 mm的钢筋，且上下层主筋之间用间距不大于500mm的竖向构造钢筋连接；侧向构造纵筋的直径不应小于10毫米且间距不应大于200mm

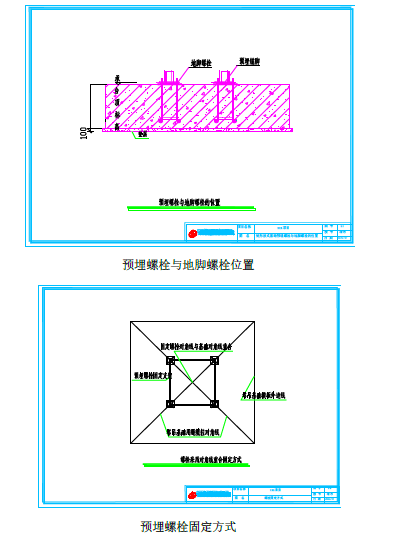

3、预埋螺栓固定方式：明确塔吊预埋螺栓的固定方式；

①预埋螺栓宜位于机身加强节四边正下方；

②预埋螺栓采用对角线重合固定的方式

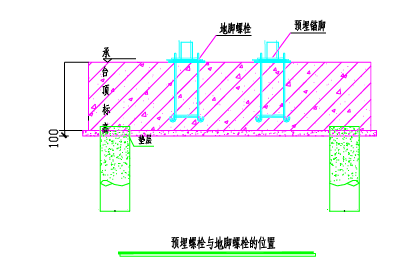

4、预埋螺栓与地脚螺栓位置：

明确预埋螺栓位置、埋置深度；预埋螺栓安装应垂直，无倾斜，其上表面应校水平，平面误差度小于1/500

5、基础排水：

①、塔吊承台顶标高位于地表以下附近的，采用承台一侧下挖尺寸不小于300×300×300mm 集水井进行集水抽排，承台顶面应平整且不得有积水；

②、塔吊承台位于基础底板以下时，采用承台顶面加厚100mm的混凝土保护层，在承台顶面对角线两侧设置集水坑进行集水抽排，承台顶面应平整不得有积水；

③、塔吊承台位于基础底板以下时，承台顶标高应低于基础底板底标高200mm；

④、集水井底标高应低于承台顶标高，存在积水时下放潜水泵抽排水，集水坑底标高应低于承台顶面标高，存有积水时下放泵管抽排积水。

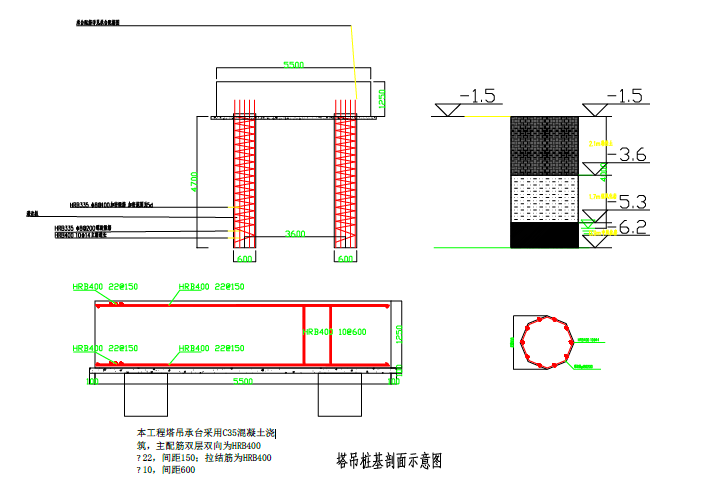

节点详图（桩基础）

深化点：（1）桩承台构造、尺寸（2）桩承台配筋（3）桩基构造（4）桩基配筋（5）混凝土灌注桩钢筋嵌入长度（6）预埋螺栓固定方式（7）预埋螺栓与地脚螺栓位置（8）基础排水

深化原则

1、桩承台构造、尺寸：

承台混凝土强度不应小于C30，混凝土灌注桩的强度等级不应小于C25，预制桩的等级不应小于C30，预应力混凝土桩的强度等级不应小于C40，截面高度不宜小于1200mm，且应满足塔基说明书的要求

2、桩承台配筋：

板式承台基础上下面配筋应根据计算或构造要求确定，钢筋直径不应小于12mm，间距不应大于200mm。上下层钢筋之间应设置竖向架立筋，宜沿对角线配置暗梁十字形承台应按两个方向的梁分别配筋，承受正负弯矩的主筋应按计算配置，箍筋直径不宜小于8mm，间距不宜大于200mm。

3、桩基构造、配筋：

纵向钢筋应沿桩周边均匀布置，其净距不应小于60mm，非预应力混凝土桩的纵向钢筋不应小于8φ12。圆形截面桩的箍筋应采用螺旋式，直径不应小于6mm，间距宜为200~300 mm。桩顶以下5倍基桩直径范围内的箍筋间距应加密，间距不应大于100mm。当基桩属抗拔桩或端承桩时，应等截面或变截面通长配筋.灌注桩混凝土保护层厚度不应小于35mm，水下灌注桩主筋的混凝土保护层厚度不应小于50 mm，预制桩主筋的混凝土保护层厚度不应小于30 mm。预应力混凝土管桩和钢管桩中的桩芯混凝土长度不应小于3倍桩径，且不应小于2500 mm，其强度等级宜比承台提高一级.

4、混凝土灌注桩钢筋嵌入长度：①灌注桩桩顶甩筋长度不应小于35d（d为桩基主筋直径），锚入承台内；②预应力管桩灌芯混凝土不少于6φ22的主筋锚入承台基础；

③当桩径小于800mm时，基桩嵌入承台的长度不宜小于50mm，当桩径不小于800mm时，基桩嵌入承台的长度不宜小于100mm。

5、预埋螺栓固定方式：明确塔吊预埋螺栓的固定方式；

①预埋螺栓宜位于机身加强节四边正下方；②预埋螺栓采用对角线重合固定的方式

6、预埋螺栓与地脚螺栓位置：

明确预埋螺栓位置、埋置深度；预埋螺栓安装应垂直，无倾斜，其上表面应校水平，平面误差度小于1/500。

7、基础排水：

①塔吊承台顶标高位于地表以下附近的，采用承台一侧下挖尺寸不小于300×300×300mm集水井进行集水抽排，承台顶面应平整且不得有积水；

②塔吊承台位于基础底板以下时，采用承台顶面加厚100mm的混凝土保护层，在承台顶面对角线两侧设置集水坑进行集水抽排，承台顶面应平整不得有积水；

③塔吊承台位于基础底板以下时，承台顶标高应低于基础底板底标高200mm；

④集水井底标高应低于承台顶标高，存在积水时下放潜水泵抽排水，集水坑底标高应低于承台顶面标高，存有积水时下放泵管抽排积水。

节点详图（格构式）

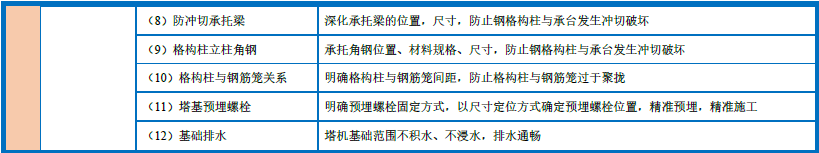

深化点：（1）格构柱构造（2）格构柱尺寸（3）格构柱嵌入承台、灌注桩深度（4）剪刀撑加固（5）之字形斜杆加固（6）缀板（7）止水钢板（8）防冲切承托梁（9）格构柱立柱角钢（10）格构柱与钢筋笼关系（11）塔基预埋螺栓（12）基础排水

深化原则

1、格构柱构造、尺寸：

钢格构柱的布置应与下端的基桩轴线重合，且宜采用焊接四肢组合式对撑构件，截面轮廓尺寸不宜小于400×400mm，分肢宜采用等边角钢且不宜小于L100mm×10mm；缀件应采用缀板式；格构式钢柱宜伸入承台厚度的中心

2、格构柱嵌入承台、灌注桩深度：

格构式钢柱上端伸人混凝土承台的锚固长度应满足抗拔和抗冲切要求，分肢角钢可采用焊接竖向锚固钢筋的连接构造，宜在邻接承台底面处焊接承托角钢(规格同分肢)，下端伸入

灌注桩的锚固长度不应小于2.0m，且不宜小于格构式钢柱截面长边的5倍，分肢角钢应与基桩的纵筋焊接

3、剪刀撑、斜撑加固：

型钢剪刀撑斜杆的截面积宜大于格构式钢柱分肢的截面积，剪刀撑斜杆的夹角宜按45°~60°布置，与钢柱分肢及缀件的连接焊缝厚度不宜小于6mm，绕角缝长度不宜小于200 mm。当格构式钢柱的净长度超过4.5m时，应设置水平型钢剪刀撑，水平剪刀撑的竖向间距不应超过4m，其构造要求同竖向型钢剪刀撑.格构式钢柱连接水平型钢剪刀撑的节点处宜设置横隔板.采.用方钢管作剪刀撑的构造要求应符合现行行业标准“建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ 196 的有关规定。

4、缀板：

缀板的设置应满足《钢结构设计规范》GB50017-2017相关要求

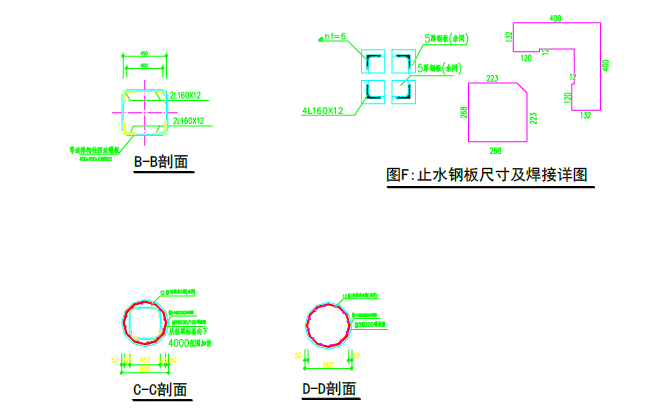

5、止水钢板：

钢格构柱止水钢板应焊接4根角钢分肢上，止水钢板厚度不小于3mm，尺寸应比角钢各边长超出不小于50mm，焊接采用满焊，止水钢板的焊接位置应设置在基础底板中部

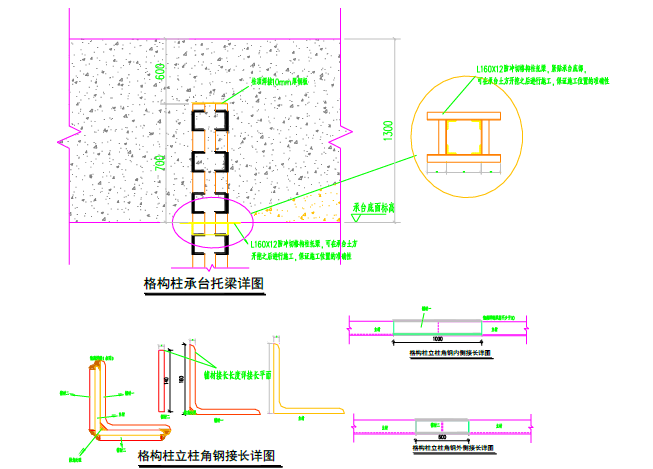

6、防冲切承托梁、立柱角钢：

可在承台土方开挖后进行施工，紧贴承台底部

①承托件采用不宜小于L140×10mm的角钢，其规格应与钢格构柱分肢相同，长度应多出钢格构柱各边不小于100mm，焊接位置为承台底标高，并与钢格构柱进行贴合施焊，承台浇筑前焊接完成

②承托角钢应采用开挖后补焊的方式，在承台浇筑前进行现场施焊，采用单面施焊，焊缝厚度不宜小于10mm；

③钢格构柱加固措施中所有与钢柱分肢及缀件的连接焊缝厚度不宜小于6mm，绕角焊缝长度不宜小于200mm

7、格构柱与钢筋笼的关系：

灌注桩的构造应符合现行行业标准“建筑桩基技术规范”JGJ 94和本标准第6.2节的规定，其直径不宜小于700 mm，且截面尺寸应满足格构式钢柱插人基桩钢筋笼的要求.灌注桩在格构式钢柱插人部位和桩顶以下5d范围的箍筋应加密，d为桩的直径，间距不应大于100mm

8、塔基预埋螺栓：

明确塔吊预埋螺栓的固定方式；

①预埋螺栓宜位于机身加强节四边正下方；

②预埋螺栓采用对角线重合固定的

方式；

③预埋螺栓安装应垂直，无倾斜，其上表面应校水平，平面误差度小于1/500；

9、基础排水：

①、塔吊承台顶标高位于地表以下附近的，采用承台一侧下挖尺寸不小于300×300×300mm集水井进行集水抽排，承台顶面应平整且不得有积水；

②、塔吊承台位于基础底板以下时，采用承台顶面加厚100mm的混凝土保护层，在承台顶面对角线两侧设置集水坑进行集水抽排，承台顶面应平整不得有积水；

③、塔吊承台位于基础底板以下时，承台顶标高应低于基础底板底标高200mm；

④、集水井底标高应低于承台顶标高，存在积水时下放潜水泵抽排水，集水坑底标高应低于承台顶面标高，存有积水时下放泵管抽排积水。
