如何看懂房屋平面图_看房屋平面图的方法

时间:2023-03-23 17:38:37 作者:重庆seo小潘 来源:互联网整理
不管我们是在买房前还是买房后拿了房产证,都会遇到一张建筑平面图,它一般由政府的测绘院所绘制,上边能显示各部分功能布置情况、位置、尺寸关系等关系,并表示出门窗等的型

不管我们是在买房前还是买房后拿了房产证,都会遇到一张建筑平面图,它一般由政府的测绘院所绘制,上边能显示各部分功能布置情况、位置、尺寸关系等关系,并表示出门窗等的型号、位置,是最能真实又形象的表现你所购买或意欲购买的不动产的主要特征的一个凭证。只是由于这类图有一定专业性,许多人表示看不懂,今天我们就来给大家科普一下平面图的看法,赶紧收藏吧!

如何看懂房屋平面图_看房屋平面图的方法

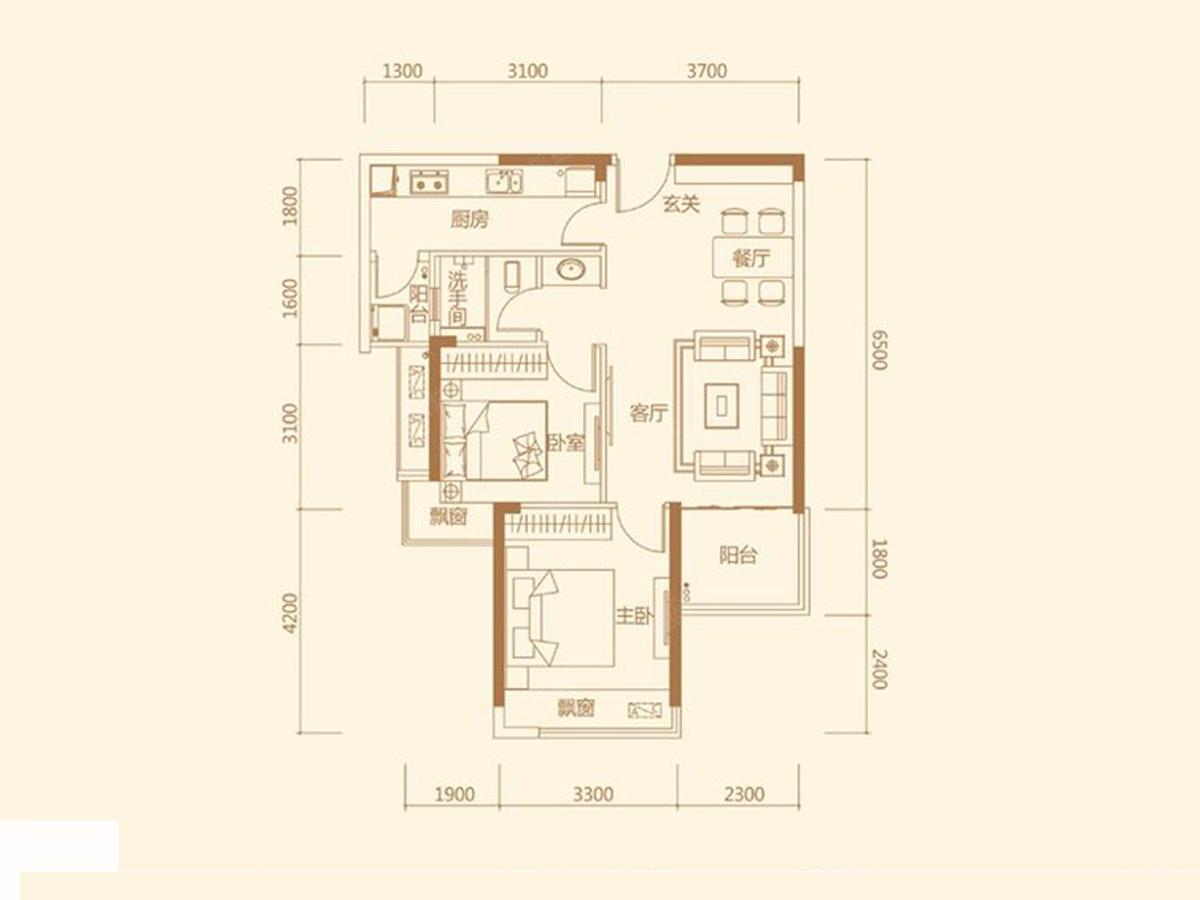

住宅建筑平面图,是按一定比例绘制的住宅建筑的水平剖面图,通俗地讲,就是将一幢住宅窗台以上部分切掉,再将切面以下部分用直线和各种图例、符号直接绘制在纸上,以直观地表示住宅在设计和使用上的基本要求和特点。

住宅的建筑平面图一般比较详细,通常采用较大的比例,如1:100、1:50,并标出实际的详细尺寸,但有的小比例住宅平面图并不用专门的符号标出内部附置设备,这种图是供设计建设施工人员使用的。

一些房地产开发和销售企业,为了使购房者更全面地了解住宅基本情况和增加顾客购买欲望,会在平面图基础上还描绘彩色户型图,表上室内配置家具等,便于人们联想和识别。

如何看懂房屋平面图_看房屋平面图的方法

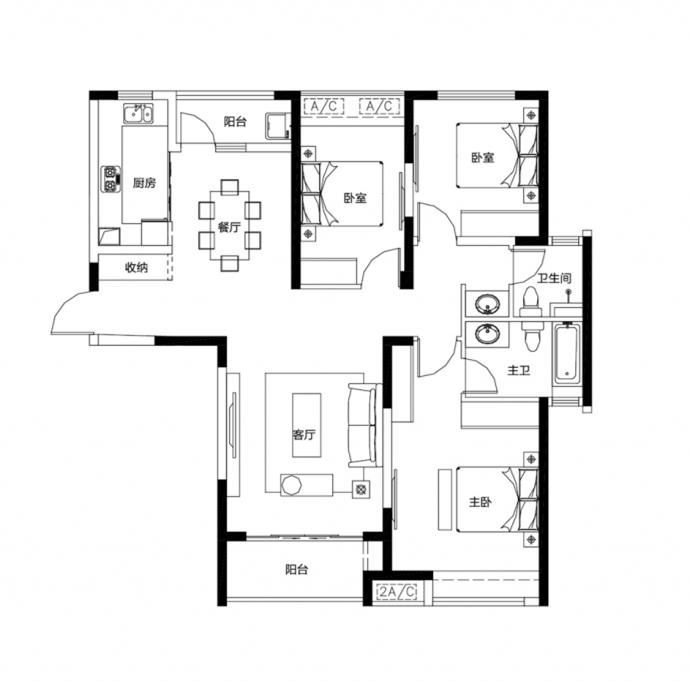

黑点是构造柱、黑线是承重墙,斜纹是剪力墙(又称抗风墙、抗震墙,一般也都属于承重墙)。空白墙体是隔墙,只起把房间隔开的作用,一般可以拆。

房间的门是一个扇形,代表推开的动作以及范围,扇形在里面就是门往里面开,扇形往外面就门往外开。

窗户的画法最简单,就是三线连接;飘窗则是一段凸出的矩形,上端也是三根线,下端是虚线。衣柜是一个矩形,里面一是一条条斜线。空调则是矩形框里打了个叉叉,甚至会写上一个字母AC表示。

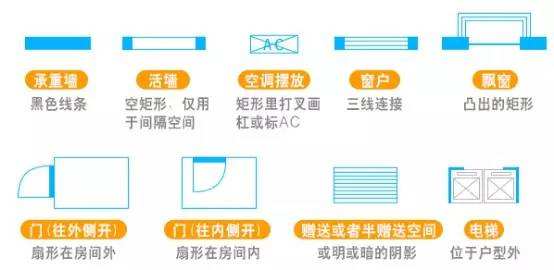

另外,若无特别标注,开发商都是以“上北下南左西右东”来摆放户型图的。以下是户型图常见的几种符号,能帮助我们更好的了解和掌握的户型信息。

如何看懂房屋平面图_看房屋平面图的方法
