浴霸开关是怎么接_浴霸开关安装步骤

时间:2023-03-31 13:48:51 作者:重庆seo小潘 来源:互联网整理
浴霸开关就是专门用于控制浴霸的开关。目前市面上的浴霸开关种类有很多,对应不同的浴霸,一般来说主要包括取暖模块、照明模块和换气模块三种,根据浴霸类型又可以分为风暖按

浴霸开关就是专门用于控制浴霸的开关。目前市面上的浴霸开关种类有很多,对应不同的浴霸,一般来说主要包括取暖模块、照明模块和换气模块三种,根据浴霸类型又可以分为风暖按钮、灯暖按钮等,根据取暖功率又可以分为灯暖1、灯暖2等,以便控制浴霸的灯暖数量或者风暖功率的档位大小。

浴霸是家庭卫浴间不可缺少的家用电器之一,解决了人们的冬季卫浴供热问题,在我们家居生活中广泛应用。

很多人在安装浴霸的时候不知道浴霸开关如何接线,如果接线不正确的话很可能带来一些安全隐患。

不同的浴霸开关,接线方法也可能有区别,但是接线的基本原理是差不多的,小编就以常见的浴霸开关为例讲解一下浴霸开关是怎么接线的。

浴霸开关是怎么接_浴霸开关安装步骤

浴霸开关是怎么接_浴霸开关安装步骤

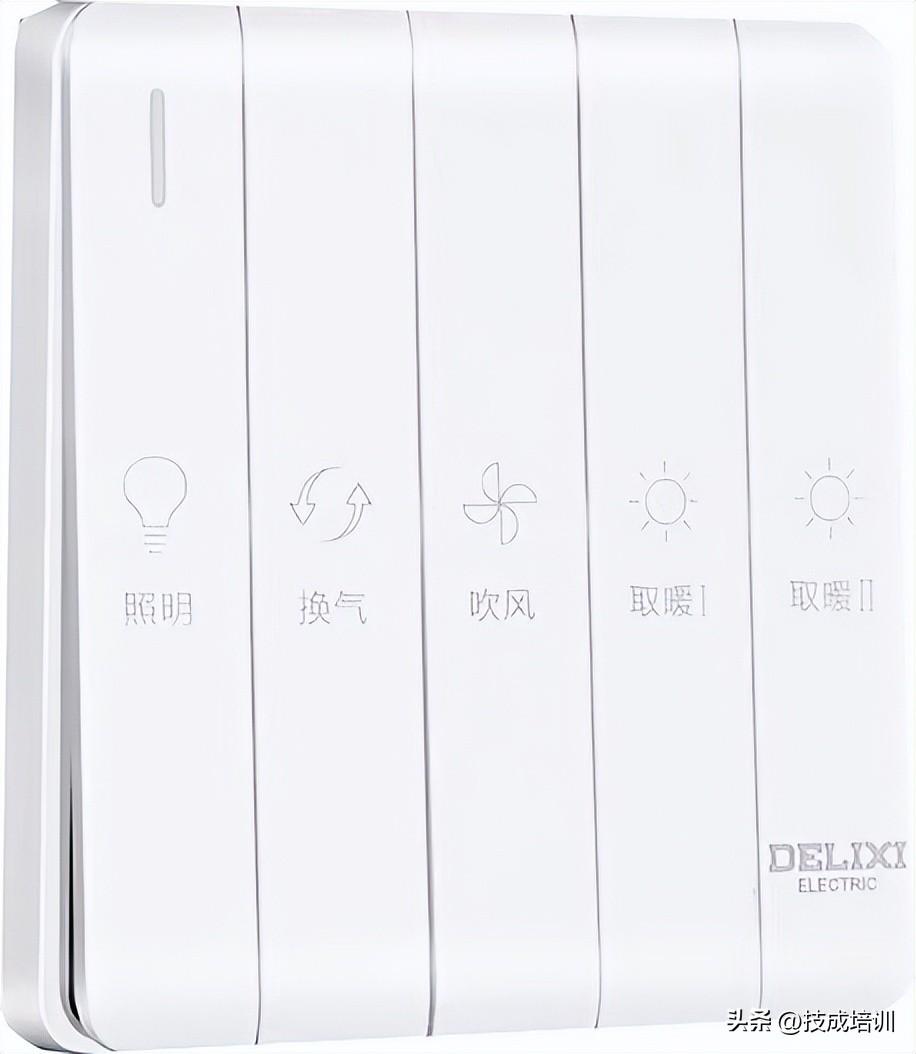

我们看上图这个浴霸开关,包含了风暖1和风暖2、吹风、换气、照明这五个开关按钮,分别用来控制浴霸的风暖、吹风、换气和照明。

浴霸开关的接线端子包括风暖1和风暖2、吹风、换气、照明和L端子,其供电线路一般有三条:

1、地线,也就是黄绿相间的,接在浴霸的外壳;

2、零线,大多数情况是蓝色,浴霸开关内部连通接在了五个灯头的螺口接线柱上;

3、火线,一般是红色,接到浴霸开关的L接口;

浴霸开关的具体接线是这样的:首先我们从家里配电箱内的卫生间回路中取一根火线,把火线接到浴霸开关的L端子,然后再接控制线,从浴霸开关的风暖1、风暖2、吹风、换气、照明的接线端子分别接到浴霸的风暖、吹气、换气和照明上,这样控制线就接完了。

最后我们再从浴霸上的风暖1、风暖2、吹起、换气和照明这几个设备上都各自接出一根零线,最终把这根零线接至卫生间回路的零线上即可,此外,有地线也需要把地线接到浴霸的外壳上。

浴霸开关是怎么接_浴霸开关安装步骤

以上就是浴霸开关的接线介绍,浴霸开关的接线正确与否直接关乎着浴霸的使用安全,不懂的朋友还是可以学习一下哦~
