施工建筑人员最不可缺少的就是图纸,一张图纸上有很多的信息,因为它决定了整个建筑的造型。但是往往却有人多的人说自己看不懂图纸,今天小编就来教大家如何快速看懂图纸,零

施工建筑人员最不可缺少的就是图纸,一张图纸上有很多的信息,因为它决定了整个建筑的造型。但是往往却有人多的人说自己看不懂图纸,今天小编就来教大家如何快速看懂图纸,零基础也能秒识图!

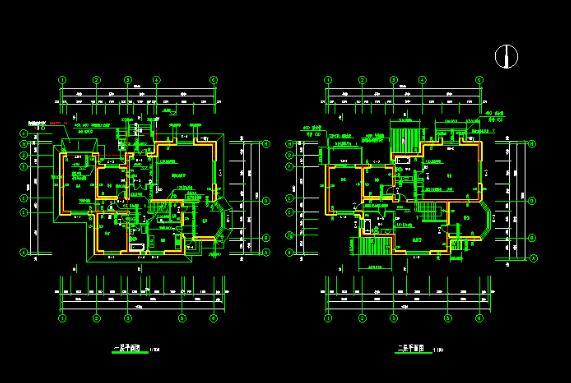

零基础如何识图_教你零基础识图方法

一、看图工具

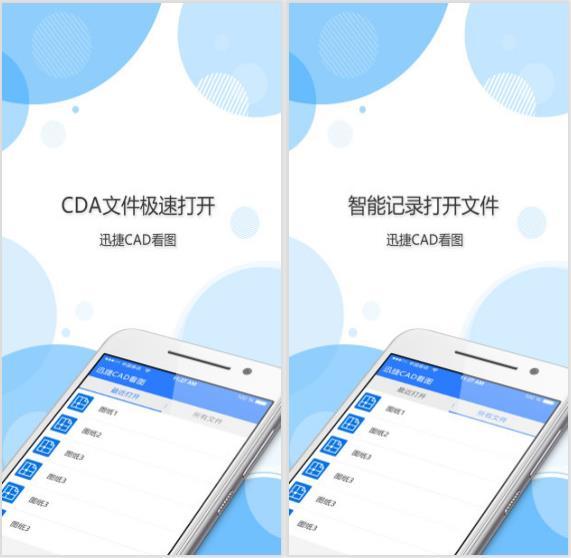

对于图纸大部分都是打印或者是在电脑上进行查看,但是有些人觉得电脑太笨重,想使用手机又不知道怎么查看。迅捷CAD看图APP可以让你随时随地在手机进行看图,功能也是非常的强大。

1、不论多大的图纸文件它都能秒打开,并且完全免费。

2、可以随意的切换图纸的图层进行细致查看,还可以测量面积、长度等。

零基础如何识图_教你零基础识图方法

二、识图的顺序

打开图纸的问题解决了,下边就是解决如何看图的问题。做什么事都需要循行渐进,看图也是同样如此。一般需要按照什么步骤呢?

顺序:目录—设计说明—总平面图—平面图—立面图—剖面图—大样图。

零基础如何识图_教你零基础识图方法

三、看图技巧

总平面图:主要是了解周围的建筑、树木以及公路对工程的影响。

结构图、建筑图这两张图纸结合着来看,主要是了解工程的概况。

平、立、剖面图:这三个主要是运用到三维立体思想,要在脑海中有大体的印象,之后方面施工。

零基础如何识图_教你零基础识图方法

四、烦人图纸符号

除了这些看图的顺序还有技巧之外,在看图纸时,最大的难度还有挑战就要当属图纸上那堆烦人的符号:

给水排符号

给水管道-J,如果分高低区通常用首字母表示即高区-G,低区-D。

排水管道-W,表示污水。也有-F,就是废水。很少见有用-P 表示的。

消火栓管道-XH。

自动喷淋管道-Z或者-ZP.

雨水管道-Y.

采暖管道-R,一般实线表示供水管,虚线表示回水管。

压力排水-PY.

冷凝水管道-N。

管道立管-L. 另外设备的型号字母: Q-流量或者风量 H-扬程 N-功率 P-压力

QW-潜污泵

JL-给水管;

WL-污水管;

YL-雨水管;

RJL-热给水;

RHL-热回水

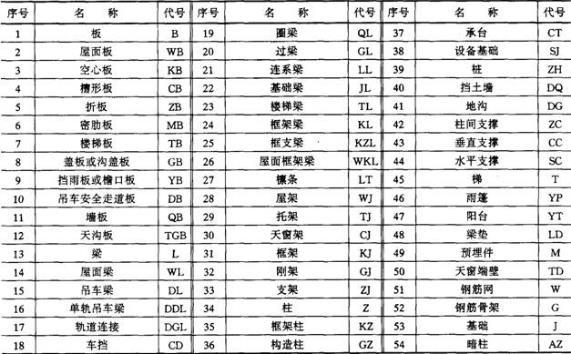

常见的图纸符号
