什么是安全继电器_安全继电器的工作原理

一、工作原理

安全继电器定义：安全继电器是由数个继电器与电路组合而成，为的是要能互补彼此的异常缺陷，达到正确且低误动作的继电器完整功能内部工作。

实现原理：

1、对于一般继电器来说，其接点只有一组串到控制回路，如果紧急情况下，按下急停按钮，系统停机时，有可能发生接点粘连而无法跳开控制回路，具有一定的安全隐患；而安全继电器设计理念则为输出接点为双接点串接，即使一组接点发生粘连，还有另外一组可以跳开。

2、对于一般控制回路，如果装有急停按钮，在发生故障后拍下急停按钮，如果将急停按钮复位，则控制回路就会复位，一旦按下启动按钮就会启动系统；而有安全继电器的控制回路，即使按下复位按钮，也不会复位控制回路，只有使继电器的复位回路复位，才可以复位控制回路，保证了人员或设备的安全性。

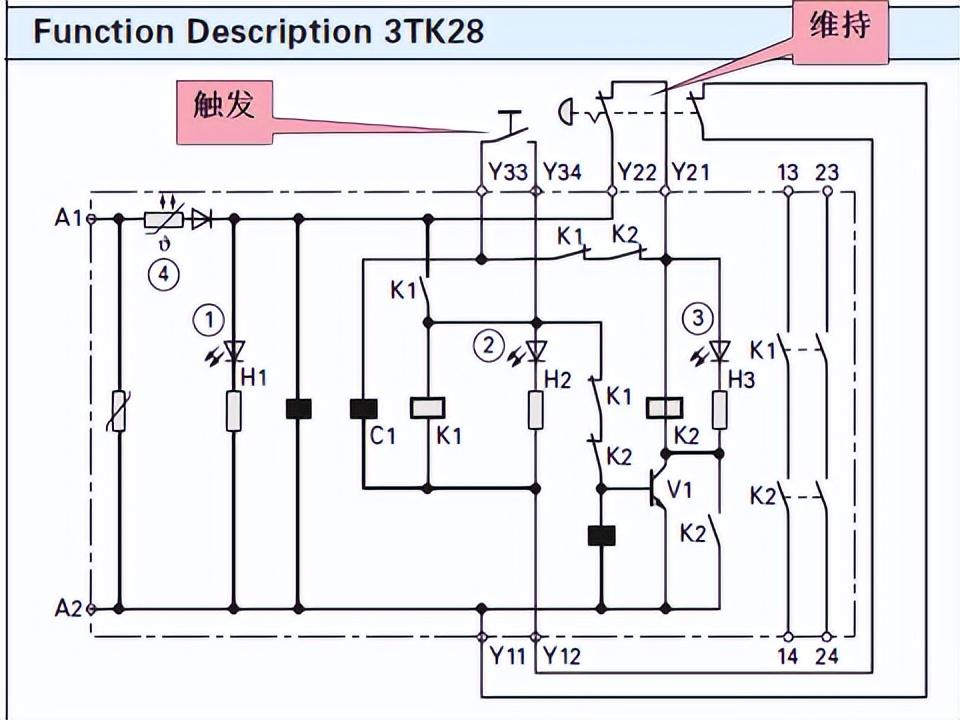

从继电器内部结构图中不难分析出，只有Y11-Y12、Y21-Y22接点导通，Y33-Y34之间接点导通触发，才可以使K1、K2双继电器导通带电。

二、实际工程中的应用

1、急停复位

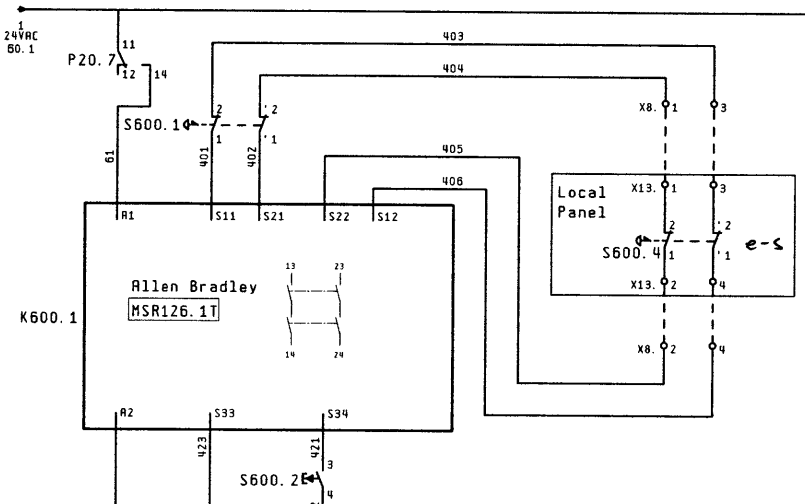

图中，S11-S12、S21-S22之间分别接有控制柜及现场控制柜内的急停按钮，当系统发生故障停机后，只有将两边的急停按钮都进行复位，才可以进行下一步的操作。

2、确认复位回路的设计

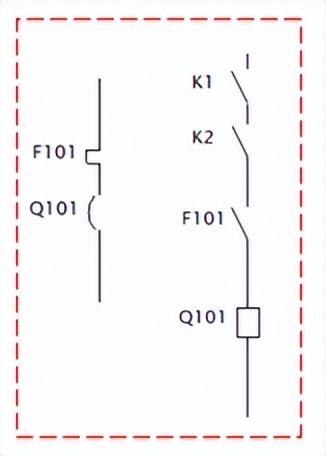

S33-S34为确认回路接线，只有当柜内主接触器Q101、Q103、Q105等都是在断电的情况下，在按下复位按钮S600.2之后，安全继电器才可以完全复位。以Q101为例，如果使其断电，必须要使控制该接触器的断路器接点F101断开才可以，换言之，必须满足F101断开，才可以使Q101断开，最后才可以实现安全继电器的复位。

反过来，Q101线圈的吸合受安全继电器的接点控制，只有当安全继电器复位完成，F101空开合闸，才可以使Q101接触器带电吸合。
