过梁是工程中常出现的构件,出现在门、窗、洞口的上方,起到支撑洞口上方的压力的作用。本文梳理了关于过梁的知识点,几分钟带你从认识过梁,到实际工程操作和过梁钢筋的原理
过梁是工程中常出现的构件,出现在门、窗、洞口的上方,起到支撑洞口上方的压力的作用。本文梳理了关于过梁的知识点,几分钟带你从认识过梁,到实际工程操作和过梁钢筋的原理。
一、认识过梁
1、什么是过梁
过梁是砌体结构房屋墙体门窗洞上常用的构件,它用来承受洞口顶面以上砌体的自重及上层楼盖梁板传来的荷载,并将这些荷载传给洞口两边的墙,如图1所示。
2、过梁的分类
过梁按材质分类可分为混凝土过梁、钢筋砖过梁、钢过梁、木过梁。其中混凝土过梁最为常用,可分为预制混凝土过梁和现浇混凝土过梁。

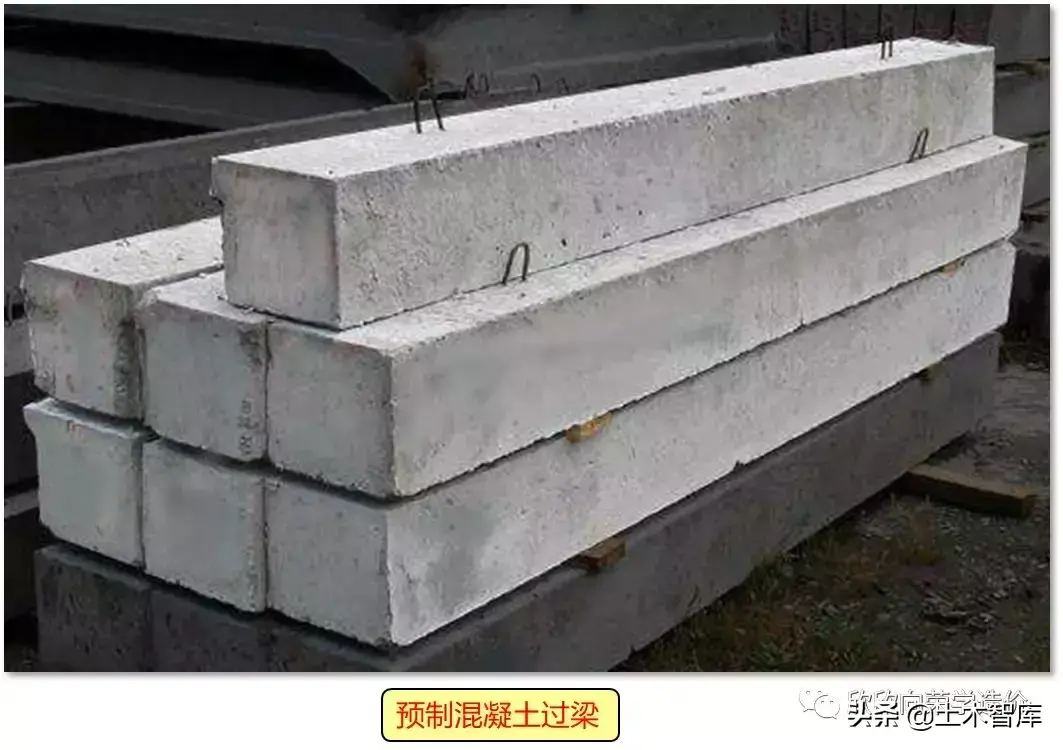

(1)预制混凝土过梁
预制混凝土过梁是事先预制好后直接进入现场安装,施工速度快,很受欢迎。过梁断面通常采用矩形,以利于施工。梁高应按结构计算确定,且应配合砖的规格尺寸,过梁宽度一般同砖墙厚,其两端伸入墙内支承长度不小于240mm,如图2所示。

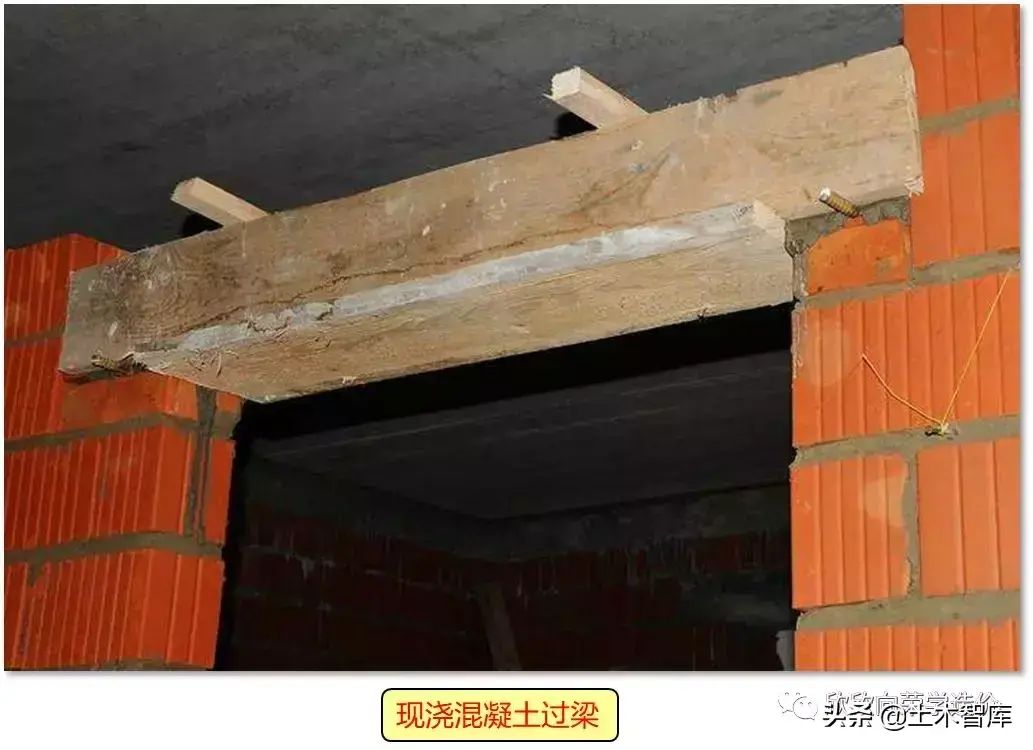

(2)现浇混凝土过梁
现浇钢筋混凝土过梁是在现场支模,轧钢筋,浇筑混凝土的过梁。如图3所示。

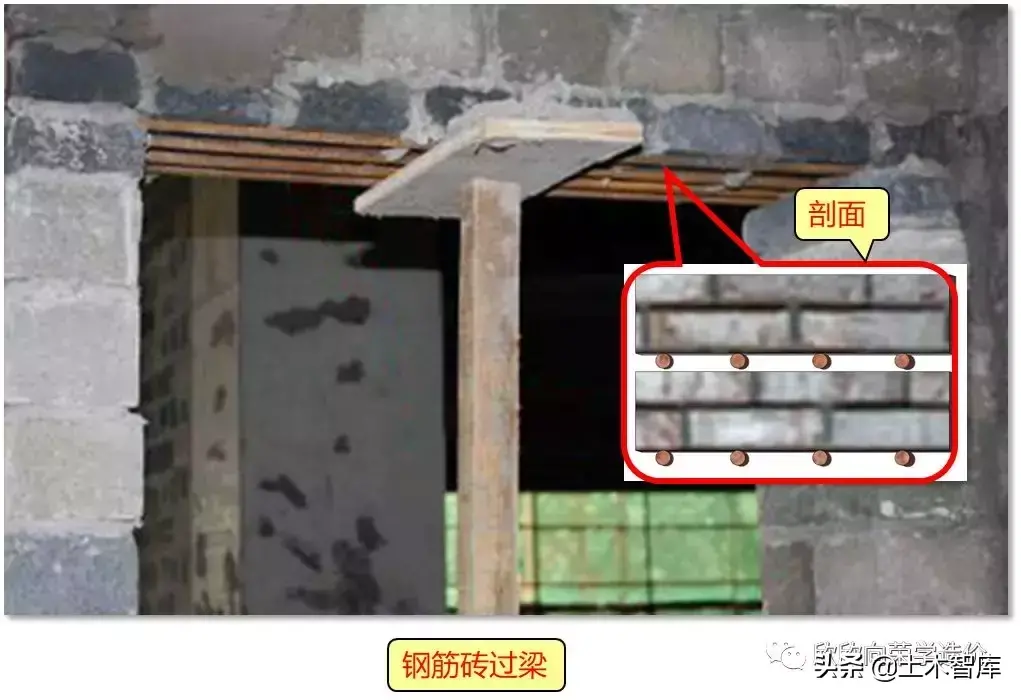

(3)钢筋砖过梁
顾名思义,即正常砌筑砖墙时中间夹钢筋(一般钢筋直径6-8毫米,夹两到三根)。根据设计需要、有砌一层砖夹一层钢筋,也可砌两层砖夹一层钢筋。砖墙洞口顶部配置钢筋,一般用于荷载不大,跨度较小的门窗,设备洞口等的过梁,优点简单方便,不用像钢筋混凝土过梁那样立模板。如图4所示。

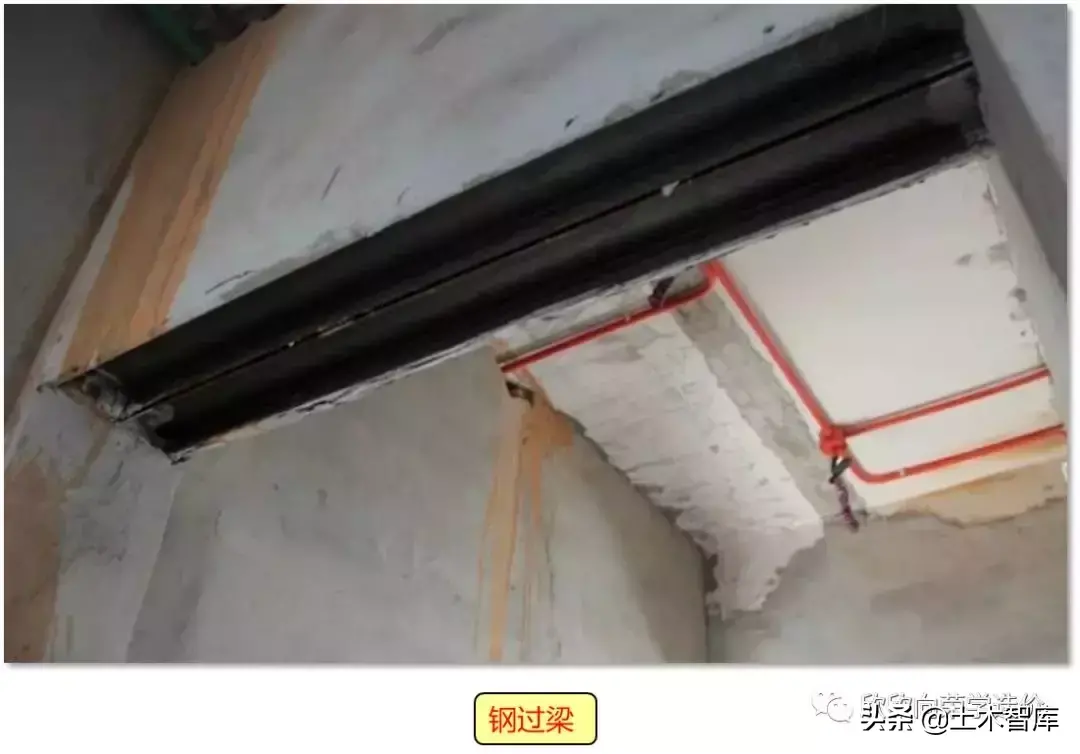

(4)钢过梁
用槽钢材料的过梁。如图5所示。
(5)木过梁
木制的过梁,一般存在老旧建筑。如图6所示。
3、过梁需要工程量
现在把上面各种各样的过梁总结一下,看看它们需要计算哪些工程量,如图7所示。
