灌注桩图纸怎么看_灌注桩图纸表示方法

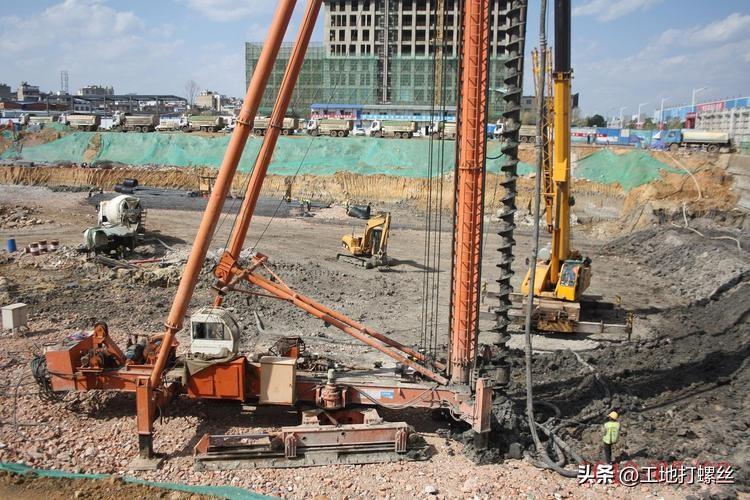

灌注桩是一种就位成孔，灌注混凝土或钢筋混凝土而制成的桩。施工时无振动、无挤土、噪音小、宜于在城市建筑物密集地区使用等优点，灌注桩在施工中得到较为广泛的应用。今天我们来学习灌注桩该怎么识图，先来看图纸。

上图中的三个圆就是灌注桩的标识，我们以红色框中的集中标注为例，来介绍一下灌注桩该如何识图。

先来看GZH1，GZH代表灌注桩，1代表编号。800×16.7代表什么意思呢？800代表灌注桩的直径为800mm，16.700代表桩的长度为16.7米。

再来看10φ18，它代表灌注桩的主筋，也就是它的立筋是10根直径为18mm的三级钢。

接着往下看Lφ8@100/200，L代表灌注桩螺旋箍筋，箍筋是直径为8mm的三级钢，箍筋又分为加密区和非加密区，加密区是间距100mm布置一道，非加密区是间距200mm布置一道。

最后的-3.400代表灌注桩的桩顶标高为-3.4米，也就是从±0往下量3.4米。
