剪力墙怎么表示_剪力墙表示方法图解

剪力墙又称抗风墙、抗震墙或结构墙。房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载和竖向荷载（重力）的墙体，防止结构剪切（受剪）破坏。今天我们来学习一下剪力墙该如何识图，按照惯例我们先来看图纸。

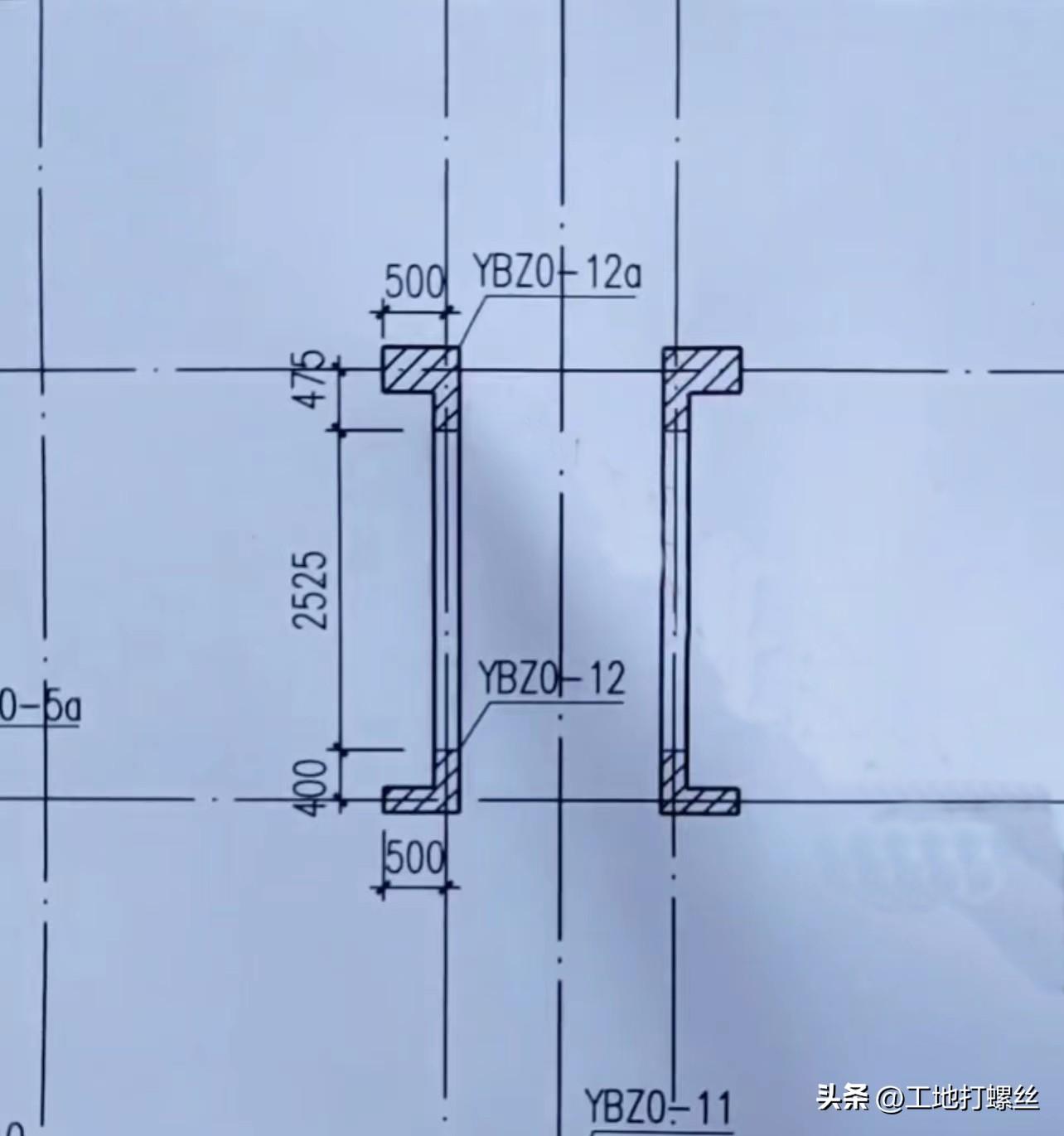

上图中红色框的GBZ、YBZ代表代号，GBZ代表构造边缘暗柱，YBZ代表约束边缘暗柱。今天我们以YBZ0-12a为例，来学习它的配筋应该怎么看，它的平面尺寸已经在图纸当中标出来了，如下图所示。

那么它的配筋应该怎么看？我们要找到剪力墙的注表，在这个柱表当中找到YBZ0-12a，如下图所示。

我们来看一下这个表格该怎么看，它分为四个栏。第一个栏代表它的代号YBZ0-12a；第二栏代表剪力墙约束边缘暗柱的标高，基础顶~-1.050代表暗柱的布置区间范围是从基础顶开始，一直到-1.05米结束；再来第三栏16φ16，它代表约束边缘暗柱的主筋是16根直径为16mm的三级钢（图中边框黑点）；最后一栏φ8@130代表约束边缘暗柱的箍筋是直径为8mm的三级钢，间距130mm布置一道。
